15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab

  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS615A
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Spektralbereich 3.7~4.8μm
GRÖSSE 147x58.5x71mm Gewicht ≤680g
Markieren

15uM MWIR kühlte thermisches Modul ab

,

Materielles abgekühltes thermisches Modul MCT

,

Dewar-kühlere Versammlung kühlte Kamera-Module ab
Hinterlass eine Nachricht
Produkt-Beschreibung

15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab


EYAS615A kühlte thermisches Modul durch GST-Infrarot ab



Abgekühltes ANZEIGE Modul mit 640x512/15μm MCT MWIR kühlte Infrarotdetektor für schnelle Integration ab



Produkt-Beschreibung



EYAS-Reihe kühlte ANZEIGEN-Module haben die Vorverstärkerfunktion ab, zum des Analogsignals von abgekühlten IR-Detektoren in einen digitalen Video-Stream-Ertrag umzuwandeln. Sie ist mit verschiedenen Entschließungsformaten und verschiedenen Frequenzbänden verfügbar. EYAS615A ist ein Mitglied der EYAS-Familie mit abgekühltem Detektor 640x512/15μm MWIR und des integrierten cryocooler RS058.



Mit EYAS-Reihe abgekühltes ANZEIGEN-Modul, ist es einfach für Soem-Kunden, schnelle Abnahmeprüfung auf GST-Infrarotdetektoren, Anfangsschnelle Sekundärentwicklung durchzuführen und ihren Entwicklungszeitraum von den Modulen und von Fertigwaren zu verkürzen, die auf abgekühlten Infrarotdetektoren basieren.



Globale Sensortechnik spezialisiert sich auf den Entwurf, die Fertigung, die Verkäufe und das Marketing von Wärmebildgebungsdetektoren und von Infrarotmodulen. Wir können unsere Kunden bereitstellen eine Vielzahl von Infrarotwärmebildgebungslösungen, die Sekundärentwicklungszeit verkürzen und groß die Kosten für Kunden verringern.



Hauptmerkmale



- Detektor-Entschließung: 640x512/15μm

- Detektor-Material: MCT/HgCdTe

- Cryocooler: RS058

- Rahmen-Rate: 1~120Hz justierbar

- Größe: 147×58.5×71mm

- Gewicht: ≤680g

- Einfach sich zu entwickeln u. integriert zu werden



Produktbeschreibungen



Modell EYAS615A
Ir-Detektor-Leistung
Entschließung 640x512
Pixel-Neigung 15μm
Cryocooler RS058
Spektralbereich 3.7μm~4.8μm MW
Kühlzeit (25°C) ≤6min
Optimales NETD (20°C) ≤17mK
Arbeitsmodus
Rahmen-Rate 1~120Hz justierbar
Arbeitsmodus Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen
Elektrische Spezifikation
Externe Standardschnittstelle Stift QSH 60
Digital-Video Cameralink: Rohdaten des Ertrag-16bit
Externe Synchronisierung CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux
Kommunikation Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Darstellungs-Platte: 5V
1 Kanal Cryocooler: 24V
Stabile Leistungsaufnahme 7W
Maß (Millimeter) 147×58.5×71
Gewicht ≤680g
Betriebstemperatur -40°C | +60°C
Erschütterungs-Größe Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an
Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal



Industrielle Anwendungen



Das EYAS615A-Wärmebildgebungsmodul ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.

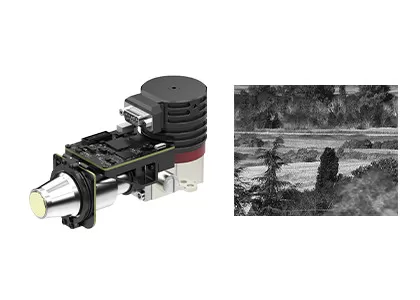

15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab 0



Unsere Infrarotdetektor-Linie



15μM 640x512 MCT MWIR kühlte thermisches Modul mit integrierter Dewar-kühlerer Versammlung ab 1

FAQ



1. Was ist thermisches sensiivity?

Die thermische Empfindlichkeit, auch genannt NETD (Geräusch-Äquivalenttemperatur-Unterschied), ist ein Schlüsselparameter für die Bewertung von Wärmebildkameras der mittleren Welle (MWIR) und der Oberflächenwelle (LWIR). Es hängt direkt mit der Klarheit zusammen, die durch den thermischen Toner gemessen wird. Es ist ein Zahlenwert, der das störsignalisierende Verhältnis der Temperaturdifferenz und in den milliKelvins (M) gemessen darstellt. Das kleiner der thermische Empfindlichkeitswert, das höher die Empfindlichkeit und das klarer das Bild.



2. Was sind die Anwendungen der Wärmebildgebung?

Temperaturmessung und Allwetter- Darstellung sind zwei Grundfunktionen der Infrarotwärmebildgebungstechnologie. Die Produkte entwickelt basiert auf diesen zwei Technologien sind in der Sicherheit u. in der Überwachung, IN UAV-Nutzlasten, in der industriellen Inspektion, in der feuerbekämpfenden, vorbestimmten Wartung, in ADAS, in der epidemischen Verhinderung, in AIoT etc. weitverbreitet.
