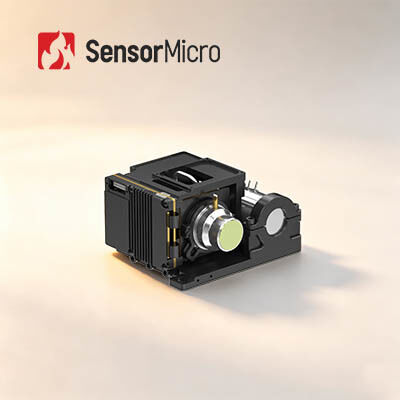

1024×768 Auflösung 10μm Pixelgröße Kühl-Infrarot-Wärmemodul für Fernüberwachung

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1010HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1024 × 768/10 μm Bildrate 50Hz
IR-Detektor NETD (23℃) 20mK(F2); 25mK(F4) Spektralbereich 3,7 ~ 4,8 μm
Größe 87×94×54,5mm Gewicht ≤ 460 g
Hervorheben

15µm MWIR gekühltes thermisches Modul

,

MCT-Material gekühltes thermisches Modul

,

Dewar-Kühler-Baugruppe gekühlte Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung
10μm 1024×768 gekühltes MWIR-Infrarot-Wärmemodul für die Fernüberwachung
Produktübersicht

Der GAVIN GC1010HMG gekühlte Infrarotkamera-Kern verfügt über einen 1024×768, 10μm HOT MWIR-Detektor.Es fängt schärfere Bilder mit komplizierten Details einDas Modul wird durch fortschrittliche Bildverarbeitungsalgorithmen der nächsten Generation unterstützt und erzeugt durchgängig stabile, erstklassige Wärmebilder.,mit geringeren Abmessungen, geringem Gewicht und geringem Stromverbrauch, ausgestattet mit zahlreichen digitalen Video-Schnittstellen und flexiblen Bild-Ausgabe-Modi,Dieser leicht integrierbare Kern passt zu Handsystemen, mobile Nutzlasten in der Luft und langfristige Überwachungsanwendungen, die sich perfekt für kompakte Projekte mit Priorität für Miniaturisierung, Energieeffizienz und Fernerkennung eignen.

Hauptmerkmale
  • Überlegene Qualität mit größeren FPA und kleineren Pixelgrößen
    • Entwickelt auf Basis eines 1024×768/10μm großformatigen HOT MWIR-gekühlten Infrarotdetektors, der klare Bilder und ein breites Sichtfeld liefert
    • Ausgestattet mit Bildverarbeitungsalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschreduzierung und EE-Kantenverbesserung für eine überlegene Bildqualität
    • Eine kleinere Pixelgröße von 10 μm bietet eine höhere räumliche Auflösung und ein besseres Signal-Rausch-Verhältnis
  • SWaP-Optimierung durch HOT-Technologie
    • Unterstützt 150K-Hochtemperaturbetrieb mit Kühlzeit ≤ 4min
    • Kompakte Größe: 87×94×54,5 mm, leichtes Gewicht: 460 g
  • Rich Interfaces, einfache Integration
    • Unterstützt CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Optische Faser-Schnittstellen
    • Flexible RAW/YUV-Ausgabe
Produktspezifikationen
Modell GAVIN GC1010HMG
Entschließung 1024 × 768
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F2); 25mK ((F4)
Bildrate 50 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stetiger Stromverbrauch ((23°C) ≤ 8 W
Kühlzeit ((23°C) ≤4min
Größe ((mm) 87 mal 94 mal 54.5
Gewicht ((g) ≤ 460
Betriebstemperatur -40°C bis +71°C
Optische Linsen Festfokus: 25 mm/F2
Industrieanwendungen

Das GAVIN GC1010HMG-Wärmebildmodul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. weit verbreitet.

Unsere Infrarotdetektorlinie

In-house Infrarotdetektortechnologien

  • 8 Zoll 0,11 μm VOx ungekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm MCT-gekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm T2SL gekühlte Infrarotdetektoren

Produktionskapazität und Vorteile

  • 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
  • 30Anlage zur Herstellung von Halbleitern mit einer Fläche von 1000 m2
  • 20,000 m2 Reinraumfläche
Häufig gestellte Fragen
Was ist Wärmeempfindlichkeit?

Die Wärmeempfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein wichtiger Parameter für die Bewertung von Wärmebildkameras mit mittlerer Welle (MWIR) und langer Welle (LWIR).Es hängt direkt mit der durch den Wärmebildgerät gemessenen Klarheit zusammen.Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis des Temperaturunterschieds darstellt und in MilliKelvin (mK) gemessen wird.je höher die Empfindlichkeit und je klarer das Bild.

Welche Anwendungen hat die Wärmebildaufnahme?

Temperaturmessung und Allwetterbilder sind zwei grundlegende Funktionen der Infrarot-Wärmebildertechnologie.Produkte, die auf der Grundlage dieser beiden Technologien entwickelt wurden, werden in der Sicherheit und Überwachung weit verbreitet., Industrieinspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemienprävention, AIoT usw.
