OEM-gekühltes MWIR-Infrarotkameramodul 320x256/30μm
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS330 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Typ | Gekühlte AD-Module | Auflösung | 320x256 / 30μm |
|---|---|---|---|
| NETD | ≤9mK | Größe | 142x58,5x71mm |
| Mittlere Wellenlänge | 3,7 ~ 4,8 μm | Eigenschaften | Einfache Integration |
| Hervorheben | Abgekühlte Kamera-Module 30um,320x256 30um kühlte Kamera-Module ab,Soeminfrarotkamera-Modul |
||
Produkt-Beschreibung

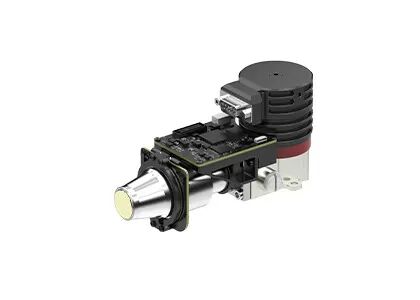

EYAS330 MWIR 320x256 / 30μm Infrarot-Wärmekamera-Modul
Beschreibung des Produkts
Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Video-Stream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS330 ist ein Mitglied der EYAS-Familie mit integriertem 320x256 / 30μm MWIR-Detektor und RS058 Dewar-Kühler.
Wir sind spezialisiert auf das Design, die Herstellung, den Verkauf und die Vermarktung von Wärmedetektoren und Infrarotmodulen.Das Unternehmen umfasst eine Fläche von 30 Tausend Quadratmetern mit 20 Tausend Quadratmetern Reinraum, die den Kunden eine stabile Versorgung mit Infrarotprodukten bieten kann.
Bis jetzt haben wir unseren Kunden verschiedene ausgereifte und stabile Infrarot-Wärmebildlösungen zur Verfügung gestellt.Es ist für OEM-Kunden einfach, einen schnellen Abnahmetest an Infrarotdetektoren durchzuführen., eine schnelle Sekundärentwicklung beginnen und die Entwicklungskosten erheblich senken.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS330 |
| Leistung des IR-Detektors | |
| Entschließung | 320x256 |
| Pixel Pitch | 30 μm |
| Kryo-Kühler | Einheit für die Bereitstellung |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Kühlzeit (25°C) | ≤ 6 Minuten |
| Optimales NETD (20°C) | ≤ 9mK |
| Betriebsmodus | |
| Bildrate | 1~200 Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 7W |
| Abmessungen (mm) | 142 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
Industrieanwendungen
Das EYAS330-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Unsere Vorteile
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1In welchen Branchen werden Infrarotdetektoren im Brennflächenarray eingesetzt?
Der Infrarot-Brennflächendetektor ist die Kernkomponente des Wärmebildsystems und der Schlüssel zur Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten.Es hat eine breite Palette von Anwendungen im Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und andere Industriezweige.
2. Was sind die Eigenschaften eines gekühlten und ungekühlten Infrarot-Fokusabmessers?
Infrarot-Brennflächendetektoren lassen sich in gekühlte Infrarot-Brennflächendetektoren und ungekühlte Infrarot-Brennflächendetektoren unterteilen.Der gekühlte Infrarotdetektor arbeitet mit hoher Empfindlichkeit in einer Vakuumumumgebung mit niedriger Temperatur und kann subtilere Temperaturunterschiede unterscheiden, während ein ungekühlter Infrarot-Fokaldetektor keine kryogene Umgebung benötigt und bei Raumtemperatur arbeiten kann.
3Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
4Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
