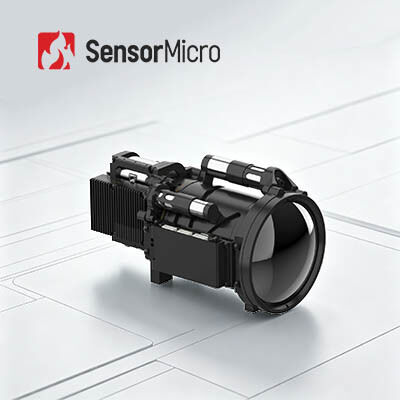

Kühltes HOT MWIR Infrarot-Wärmekamera-Modul mit 640x512 Auflösung und 15μm Pixel Pitch

  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Typ HOT MWIR-gekühlter Infrarot-Kamerakern Auflösung 640x512 / 15μm
IR-Detektor NETD (23℃) 20mK (F4) Größe 71×55×84mm
Mittlere Wellenlänge 30,7 μm±0,2 μm·4,8 μm±0,2 μm Eigenschaften Einfache Integration
Hervorheben

Abgekühlte Kamera-Module 30um

,

320x256 30um kühlte Kamera-Module ab

,

Soeminfrarotkamera-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
Gekühltes HOT MWIR 640x512 / 15μm Infrarot-Wärmekameramodul
Produktübersicht

GAVIN GC615HMG ist ein bei hohen Temperaturen einsetzbarer MWIR-gekühlter Infrarotkamerakern, der auf einem FPA-Detektor mit einer Auflösung von 640 x 512 und einem Pixelabstand von 15 μm basiert. Das Modul nutzt fortschrittliche DRC-, 2D-/3D-Rauschunterdrückungs- und Kantenverbesserungsalgorithmen und liefert hochklare, rauscharme und hochauflösende Wärmebilder. Seine proprietäre HOT-Technologie unterstützt eine maximale Betriebstemperatur von 150 K und eine schnelle Abkühlung von ≤ 3 Minuten und 30 Sekunden und behält gleichzeitig optimierte SWaP-Metriken bei: 71 x 55 x 84 mm Größe, 350 g Gewicht und 7 W typischer Stromverbrauch.

Hauptmerkmale
  • Mainstream-FPA, klare Bildgebung- Entwickelt auf der Grundlage eines 640 x 512/15 μm großformatigen HOT MWIR-gekühlten Infrarotdetektors mit hervorragender Vielseitigkeit. Ausgestattet mit Bildverarbeitungsalgorithmen der nächsten Generation, einschließlich DRC, 2D-/3D-Rauschunterdrückung und Kantenverbesserung für überragende Bildklarheit.
  • HOT Technology: Führende SWaP-Optimierung- Unterstützt Hochtemperaturbetrieb bis 150 K mit Abkühlzeit ≤3 Min. 30 Sek. Kompaktes Design: 71×55×84 mm Größe, 350 g Gewicht und 7 W Stromverbrauch.
  • Umfangreiche Schnittstellen, einfache Integration- Unterstützt CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Glasfaserschnittstellen mit flexiblen RAW/YUV-Bildausgabeoptionen.
Produktspezifikationen
Modell GAVIN GC615HMG
Leistungsindikatoren Auflösung: 640×512
Pixelgröße: 15 μm
Kryokühler: RS058
Spektrale Reaktion: 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
IR-Detektor NETD (23℃): 20mK (F4)
Bildverarbeitung Bildrate: 50 Hz (F4) / 30 Hz (F5,5)
Digitalzoom: 1× bis 8× stufenloser Digitalzoom
Bildrichtung: Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus: DRC, 2D/3D-Bildrauschunterdrückung, EE
Elektrisch Analoges Video: PAL/NTSC
Digitales Video: Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Singlemode-Glasfaser/Multimode-Glasfaser
Externe Synchronisierung: Standard: LV-TTL, Option: RS422/LVDS
Kommunikation: Standard: USB2.0/LV-TTL, Option: RS422/CAN/USB3.0/GigE
Stromversorgung: 12 V ± 1 V
Konstanter Stromverbrauch (23℃): ≤7W
Abkühlzeit (23℃): ≤3min30s
Körperlich Größe: 71×55×84mm
Gewicht: ≤350g
Betriebstemperatur: -40℃~+71℃
Optionen für optische Linsen Fester Fokus: 25 mm/F2
Kontinuierlicher Zoom: 18–275 mm/F5,5, 110–1100 mm/F5,5, 15–300 mm/F4, 23–450 mm/F4
Industrielle Anwendungen
Das Wärmebildmodul GAVIN GC615HMG wird häufig in vielen Bereichen eingesetzt, darunter NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und andere industrielle Anwendungen.
Unsere Vorteile
  • Produktanpassung- Passen Sie Konfigurationen an und passen Sie Algorithmen an, um branchenspezifische Anforderungen zu erfüllen
  • Technischer Support und Schulung vor Ort- Bereitstellung praktischer Systemeinrichtung und Betriebsschulung für Kernkunden
  • Gemeinsame Innovation für neue Produkte und Märkte- Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
1. In welchen Branchen werden Focal-Plane-Array-Infrarotdetektoren eingesetzt?
Der Infrarot-Brennebenendetektor ist die Kernkomponente von Wärmebildsystemen und für die Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten unerlässlich. Es findet vielfältige Anwendungsmöglichkeiten in den Bereichen Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und anderen Branchen.
2. Was sind die Eigenschaften von gekühlten und ungekühlten Infrarot-Fokalebenendetektoren?
Infrarot-Fokalebenendetektoren werden in gekühlte und ungekühlte Typen unterteilt. Gekühlte Infrarotdetektoren arbeiten in Vakuumumgebungen mit niedriger Temperatur mit hoher Empfindlichkeit und können subtilere Temperaturunterschiede erkennen. Ungekühlte Infrarot-Fokalebenendetektoren arbeiten bei Raumtemperatur, ohne dass kryogene Umgebungen erforderlich sind.
3. Wie funktionieren Infrarotdetektoren?
Von Zielen emittierte Infrarotstrahlung gelangt in den Erfassungsbereich des Wärmedetektors. Der Infrarotdetektor wandelt die Strahlungssignale unterschiedlicher Intensität in entsprechende elektrische Signale um, die dann verstärkt und zu mit bloßem Auge sichtbaren Infrarotbildern verarbeitet werden.
4. Welche Vorteile haben gekühlte Infrarotdetektoren?
Gekühlte Infrarot-Fokalebenendetektoren arbeiten bei niedrigen Temperaturen, die durch Detektor-Dewar-Kühler (DDC) bereitgestellt werden. Sie bieten eine hohe Empfindlichkeit und können subtilere Temperaturunterschiede erkennen als ungekühlte Detektoren. Sie können Objekte auf Entfernungen von mehr als zehn Kilometern erkennen, identifizieren und erkennen. Der komplexe Aufbau gekühlter Detektoren führt zu relativ höheren Kosten im Vergleich zu ungekühlten Detektoren.
