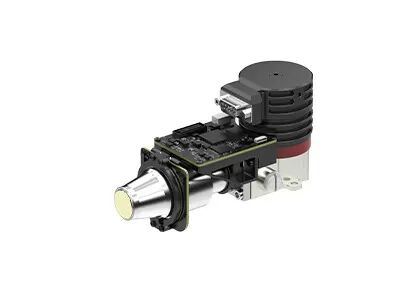

EYAS330 MWIR kühlte Kamera-Modul-Infrarotkamera-Kern 320x256 30μM ab
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xGRÖSSE | 142x58.5x71mm | Entschließung | 320x256 / 30μm |
---|---|---|---|
NETD | ≤9mK | Mittlere Wellenlänge | 3.7~4.8μm |
Eigenschaften | Einfache Integration | Art | Abgekühlte ANZEIGE Module |
Markieren | EYAS 330 abgekühlte Kamera-Module,RoHS kühlte Kamera-Module ab,Infrarotkern der kamera-320x256 |
EYAS330 MWIR kühlte Kamera-Modul-Infrarotkamera-Kern 320x256 30μM ab
EYAS-Reihe kühlte ANZEIGEN-Module haben die Vorverstärkerfunktion ab, zum des Analogsignals von abgekühlten IR-Detektoren in einen digitalen Video-Stream-Ertrag umzuwandeln. Sie ist mit verschiedenen Entschließungsformaten und verschiedenen Frequenzbänden verfügbar. EYAS330 ist ein Mitglied der EYAS-Familie mit Detektor 320x256/30μm MWIR und der integrierten Kühlvorrichtung des Dewar RS058.
Globale Sensortechnik spezialisiert sich auf den Entwurf, die Fertigung, die Verkäufe und das Marketing von Wärmebildgebungsdetektoren und von Infrarotmodulen. Die Firma deckt einen Bereich von 30 tausend Quadratmetern mit 20 tausend Quadratmetern Reinraum ab, der Kunden mit einer stabilen Versorgung Infrarotprodukten versehen kann.
- Einfach sich zu entwickeln u. zu integrieren
- Cameralink-Schnittstelle gab 16bit Rohdaten, Steuerung der seriellen Schnittstelle aus
- Integrierte Struktur, Maße sind mit Detektor in Einklang
- Einzel-Versorgung 5V
- Fähig zum Gefangennehmen des beweglichen Hochgeschwindigkeitsziels
Modell | EYAS330 |
Ir-Detektor-Leistung | |
Entschließung | 320x256 |
Pixel-Neigung | 30μm |
Cryocooler | RS058 |
Spektralbereich | 3.7μm~4.8μm MW |
Kühlzeit (25°C) | ≤6min |
Optimales NETD (20°C) | ≤9mK |
Arbeitsmodus | |
Rahmen-Rate | 1~200Hz justierbar |
Arbeitsmodus | Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen |
Elektrische Spezifikation | |
Externe Standardschnittstelle | QSH 60pin |
Digital-Video | Cameralink: Rohdaten des Ertrag-16bit |
Externe Synchronisierung | CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux |
Kommunikation | Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps |
Stromversorgung | 1 Kanal-Darstellungs-Platte: 5V 1 Kanal Cryocooler: 24V |
Stabile Leistungsaufnahme | 7W |
Maß (Millimeter) | 142×58.5×71 |
Gewicht | ≤680g |
Betriebstemperatur | -40°C | +60°C |
Erschütterungs-Größe | Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal |
Das Modul der Wärmebildgebung EYAS330 ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.
1.What ist Infrarotwärmebildgebung?
Infrarotwärmebildgebung ist eine Art Methode, die Infrarotstrahlung und Wärme verwendet, um Informationen über Gegenstände zu erfassen. Entsprechend dem Strahlungsunterschied zwischen dem Gegenstand und der Hintergrundumwelt und dem Strahlungsunterschied jedes Teils des Gegenstandes selbst, kann das Infrarotwärmebild die Strahlungsschwankung jedes Teils der Szene zeigen und die Eigenschaften der Szene so zeigen.
2. Was ist die Anwendungen der Infrarotwärmebildgebung?
Temperaturmessung und Allwetter- Darstellung sind zwei Grundfunktionen der Infrarotwärmebildgebungstechnologie. Die Produkte entwickelt basiert auf diesen zwei Technologien sind im elektrischen Strom, Sicherheit u. Überwachung, industrielle Herstellung, wissenschaftliche Forschung, ärztliche Behandlung und andere traditionelle Felder weitverbreitet.
3. Was ist Infrarotwärmebildgebung?
In der Natur Nullpunkt alle Gegenstände, deren Temperatur höher als ist (- ℃ 273) können Infrarotstrahlen ausstrahlen. Indem Sie den Infrarotkameradetektor verwenden, um die Infrarotstrahlungstemperaturdifferenz zwischen dem Ziel selbst und den Hintergrund zu messen, können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
4. Wie Infrarotdetektoren tun, Arbeit?
Infrarotstrahlung, die durch Ziel ausstrahlte, trägt die Abfragungsstrecke des thermischen Detektors, dann des Infrarotdetektors umwandelt das Strahlungssignal der unterschiedlichen Intensität in das entsprechende elektrische Signal und dann durch die Verstärkung und Video ein, die, Formen das Infrarotbild verarbeiten, das durch die bloßen Augen beobachtet werden kann.
5. Was sind die Vorteile von abgekühlten Infrarotdetektoren?
Der abgekühlte Infrarotbrennebenedetektor funktioniert bei einer niedrigen Temperatur, die von einer Detektor Dewarkühlvorrichtung (ddc) zur Verfügung gestellt wird. Er hat hohe Empfindlichkeit und kann subtilere Temperaturdifferenz als ungekühlter Infrarotdetektor unterscheiden. Er kann Gegenstände an einem mit sehr großer Reichweite ermitteln, identifizieren und erkennen, das mehr als zehn Kilometer entfernt ist. Die Struktur des abgekühlten Detektors ist sehr komplex, die Ergebnisse in verhältnismäßig hohen Kosten als ungekühlter Detektor.
