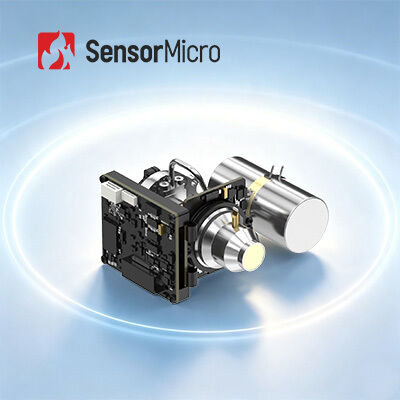

EYAS G615HMG HOT MWIR gekühltes Infrarot-AD-Modul mit 640x512 Auflösung und 15μm Pixelgröße

Das EYAS G615HMG gekühlte AD-Modul integriert einen HOT (High Operating Temperature) MWIR gekühlten Infrarotdetektor mit 640×512/15μm mit einer Analog-Digital-Schaltungsplatine. Ausgestattet mit einem Hochleistungs-Stirling-Kryokühler wandelt dieses Modul analoge Ausgangssignale in digitale Videoströme um und liefert gleichzeitig die notwendige Ansteuerleistung und Zeitsteuerung.

Diese Lösung ermöglicht es OEM-Kunden, die Abnahmetests von Infrarotdetektoren zu optimieren, die Systemintegration zu vereinfachen und Entwicklungszyklen zu beschleunigen. Die HOT-Technologie (Betriebstemperatur bis 150K) bietet optimierte SWaP-Eigenschaften (Größe, Gewicht und Leistung) mit verbesserter Zuverlässigkeit, was sie ideal für leichte Anwendungen macht, die hohe Stabilität erfordern.

Das thermische Bildgebungsmodul EYAS G615HMG wird in zahlreichen Anwendungen eingesetzt, darunter zerstörungsfreie Prüfungen (NDT), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und verschiedene industrielle Inspektionsprozesse.

• Hohe Empfindlichkeit und exzellente Leistung: Weltweit führende Technologie in der Infrarotindustrie
• Verschiedene Infrarotdetektoren verfügbar: Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
• Serienproduktion zur Gewährleistung schneller Lieferung: Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen von Detektoren
• Fortschrittliche Einrichtungen: 30.000 Quadratmeter große Anlage mit 20.000 Quadratmetern Reinraumfläche

Die Infrarot-Wärmebildtechnik nutzt Infrarotstrahlung und Wärmeenergie, um Informationen über Objekte zu sammeln. Durch die Erfassung von Strahlungsunterschieden zwischen Objekten und ihrer Umgebung sowie von Variationen innerhalb der Objekte selbst zeigen Infrarot-Wärmebilder Strahlungsschwankungen, die Szenenmerkmale offenbaren.

Temperaturmessung und Allwetter-Bildgebung sind die beiden Grundfunktionen der Infrarot-Wärmebildtechnik. Produkte, die mit diesen Technologien entwickelt wurden, werden in den Bereichen Stromversorgung, Sicherheit und Überwachung, industrielle Fertigung, wissenschaftliche Forschung, medizinische Behandlung und anderen traditionellen Feldern eingesetzt.

In der Natur emittieren alle Objekte mit Temperaturen über dem absoluten Nullpunkt (-273℃) Infrarotstrahlung. Infrarotkamera-Detektoren messen Temperaturunterschiede zwischen Zielen und ihrem Hintergrund und erzeugen unterschiedliche Infrarotbilder, die als Wärmebilder bezeichnet werden.

Die von Zielen emittierte Infrarotstrahlung tritt in den Erfassungsbereich des thermischen Detektors ein. Der Infrarotdetektor wandelt die variierenden Intensitätsstrahlungssignale in entsprechende elektrische Signale um, die dann verstärkt und verarbeitet werden, um sichtbare Infrarotbilder zu erzeugen.

Gekühlte Infrarot-Focal-Plane-Detektoren arbeiten bei niedrigen Temperaturen, die von Detektor-Dewar-Kühlern (DDC) bereitgestellt werden. Sie bieten eine überlegene Empfindlichkeit und unterscheiden subtilere Temperaturunterschiede als ungekühlte Detektoren. Dies ermöglicht die Erkennung, Identifizierung und Wiedererkennung von Objekten in Entfernungen von über zehn Kilometern. Obwohl ihre komplexe Struktur im Vergleich zu ungekühlten Detektoren zu höheren Kosten führt, liefern sie eine außergewöhnliche Leistung für anspruchsvolle Anwendungen.
