xEntschließung | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
Spektralbereich | 3.7~4.8μm | GRÖSSE | 147x58.5x71mm |
Markieren | Hoher Kamera-Kern der Empfindlichkeits-MWIR,Kamera-Kern des Nähe-Brett-MWIR,MCT kühlte Kamera-Module ab |

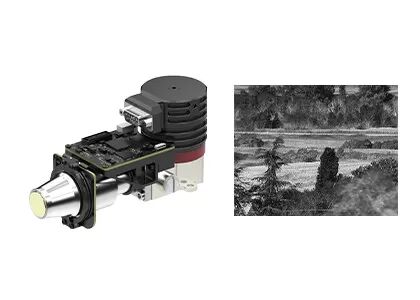

Kamera-Kern-hohe Empfindlichkeit MCT MWIR mit Nähe-Brett
Hohes Empfindlichkeits640x512@15-μm RS058 MCT MWIR MCT MWIR kühlte Infrarotmodul mit Nähe-Brett ab
EYAS615A-ANZEIGEN-Modul ist ein analog-digitales abgekühltes Infrarotmodul, das auf 640x512 Neigung IR FPA der Formate 15μm basiert. Das typische NETD von EYAS615A ist kleiner als 17mK. Die hohe Empfindlichkeit stellt Entdeckung oder Anerkennung für sehr kleinen Infrarotstrahlungsunterschied an der Langstrecke sicher.
Dieses ANZEIGEN-Modul schließt ein Nähebrett, das das FPA-TIMING zur Verfügung stellt, und die empfindliche Stromversorgung ein. Darüber hinaus gibt die Kamera-Verbindungsschnittstelle Rohdaten 16bit aus, die in hohem Grade die Integration des Detektors zum System vereinfacht.
Deshalb macht EYAS615A-Modul es einfach, damit Soem-Kunden schnelle Abnahmeprüfung auf abgekühltem Infrarotdetektor GST C615M 640x512@15 μm durchführen, Anfangsschnelle Sekundärentwicklung und ihren Entwicklungszeitraum von abgekühlten Infrarotmodulen oder von kompletten Infrarotwärmekameras oder die Systeme, die auf abgekühlten Infrarotdetektoren verkürzen basieren.
- Einfach sich zu entwickeln u. zu integrieren
- Cameralink-Schnittstelle gab 16bit Rohdaten, Steuerung der seriellen Schnittstelle aus
- Integrierte Struktur, Maße sind mit Detektor in Einklang
- Einzel-Versorgung 5V
- Fähig zum Gefangennehmen des beweglichen Hochgeschwindigkeitsziels
Modell | EYAS615A |
Ir-Detektor-Leistung | |
Entschließung | 640x512 |
Pixel-Neigung | 15μm |
Cryocooler | RS058 |
Spektralbereich | 3.7μm~4.8μm MW |
Kühlzeit (25°C) | ≤6min |
Optimales NETD (20°C) | ≤17mK |
Arbeitsmodus | |
Rahmen-Rate | 1~120Hz justierbar |
Arbeitsmodus | Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen |
Elektrische Spezifikation | |
Externe Standardschnittstelle | Stift QSH 60 |
Digital-Video | Cameralink: Rohdaten des Ertrag-16bit |
Externe Synchronisierung | CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux |
Kommunikation | Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps |
Stromversorgung | 1 Kanal-Darstellungs-Platte: 5V 1 Kanal Cryocooler: 24V |
Stabile Leistungsaufnahme | 7W |
Maß (Millimeter) | 147×58.5×71 |
Gewicht | ≤680g |
Betriebstemperatur | -40°C | +60°C |
Erschütterungs-Größe | Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal |
Das EYAS615A-Wärmebildgebungsmodul ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.
1. In welchen Industrien werden Brennebenereihen-Infrarotdetektoren herein benutzt?
Der Infrarotbrennebenedetektor ist die Kernkomponente des Wärmebildgebungssystems und ist das Schlüssel, zum von Infrarotinformationen von Gegenständen zu ermitteln, zu identifizieren und zu analysieren. Er hat eine breite Palette von Anwendungen im Verkehr, in der Inspektion, in der Sicherheitsüberwachung, in der Meteorologie, in der Medizin und in anderen Industrien.
2. Was sind die Eigenschaften des abgekühlten u. ungekühlten Infrarotbrennebenedetektors?
Infrarotbrennebenedetektoren können in abgekühlten Infrarotbrennebenedetektor und ungekühlten Infrarotbrennebenedetektor unterteilt werden. Abgekühlter Infrarotdetektor arbeitet an einer Umwelt der niedrigen Temperatur Vakuummit hoher Empfindlichkeit und kann subtilere Temperaturdifferenzen unterscheiden, während ungekühlter Infrarotbrennebenedetektor keine kälteerzeugende Umwelt benötigt und bei Zimmertemperatur arbeiten kann.
3. Was ist Infrarotwärmebildgebung?
In der Natur Nullpunkt alle Gegenstände, deren Temperatur höher als ist (- ℃ 273) können Infrarotstrahlen ausstrahlen. Indem Sie den Infrarotkameradetektor verwenden, um die Infrarotstrahlungstemperaturdifferenz zwischen dem Ziel selbst und den Hintergrund zu messen, können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
4. Wie Infrarotdetektoren tun, Arbeit?
Infrarotstrahlung, die durch Ziel ausstrahlte, trägt die Abfragungsstrecke des thermischen Detektors, dann des Infrarotdetektors umwandelt das Strahlungssignal der unterschiedlichen Intensität in das entsprechende elektrische Signal und dann durch die Verstärkung und Video ein, die, Formen das Infrarotbild verarbeiten, das durch die bloßen Augen beobachtet werden kann.
5. Was sind die Vorteile von abgekühlten Infrarotdetektoren?
Der abgekühlte Infrarotbrennebenedetektor funktioniert bei einer niedrigen Temperatur, die von einer Detektor Dewarkühlvorrichtung (ddc) zur Verfügung gestellt wird. Er hat hohe Empfindlichkeit und kann subtilere Temperaturdifferenz als ungekühlter Infrarotdetektor unterscheiden. Er kann Gegenstände an einem mit sehr großer Reichweite ermitteln, identifizieren und erkennen, das mehr als zehn Kilometer entfernt ist. Die Struktur des abgekühlten Detektors ist sehr komplex, die Ergebnisse in verhältnismäßig hohen Kosten als ungekühlter Detektor.
