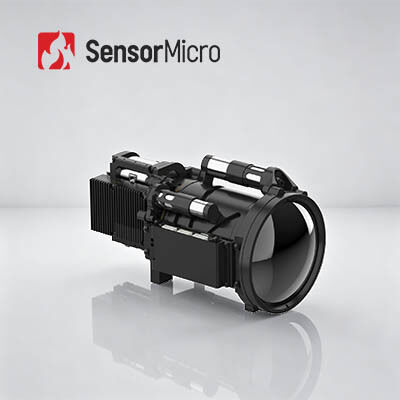

Kühlte MWIR-Infrarotkamera mit 640x512 Auflösung und 15μm Pixelgröße für den Hochtemperaturbetrieb 150K
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | GAVIN GC615HMG |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 / 15μm | IR-Detektor NETD (23℃) | 20mK (F4) |
|---|---|---|---|
| Spektralbereich | 30,7 μm±0,2 μm·4,8 μm±0,2 μm | Größe | 71×55×84mm |
| Abkühlzeit (23℃) | ≤3min30s | Stromversorgung | 12V±1V |
| Hervorheben | Hoher Kamera-Kern der Empfindlichkeits-MWIR,Kamera-Kern des Nähe-Brett-MWIR,MCT kühlte Kamera-Module ab |
||
Produkt-Beschreibung
Kühlter MWIR 640x512/15μm Infrarotkamera-Kern Hochtemperaturbetrieb 150K
Produktübersicht
Mit einem 640×512/15μm HOT MWIR gekühlten Detektor und erstklassigen Bildverarbeitungsalgorithmen definiert der GAVIN GC615HMG Infrarotkamera-Kern kompakte Hochleistungs-Wärmebilder neu.Schnelle Abkühlung, extrem geringer Stromverbrauch und miniaturisierte Größe, bietet eine hervorragende SWaP-Effizienz.
GC615HMG unterstützt mühelose Sekundärentwicklung und nahtlose Systemintegration, perfekt für tragbare Bildgeräte, mobile Nutzlastsysteme,und langfristige kontinuierliche Überwachungsszenarien mit strenger Größe, Leistung und Anforderungen an die Langstreckenerkennung.
Hauptmerkmale
- Mainstream FPA, klares Bild:Entwickelt auf Basis eines 640×512/15μm großen Format-HOT MWIR-gekühlten Infrarotdetektors, der eine hervorragende Vielseitigkeit bietet.2D/3D Geräuschminderung, und Kantenverbesserung (EE), um klarere Bilder zu liefern.
- HOT Technologie führende SWaP Optimierung:Unterstützt den Betrieb bei hohen Temperaturen bis 150 K, mit einer Kühlzeit von ≤ 3min30 s. Kompaktgröße: 71×55×84 mm, Gewicht: 350 g, Stromverbrauch: 7 W.
- Rich Interfaces, einfache Integration:Unterstützt CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Optische Faser-Schnittstellen.
Produktspezifikationen
| Modell | GAVIN GC615HMG |
|---|---|
| Leistungsindikatoren |
Die Entschließung:640 × 512 Pixelgröße:15 μm Kryo-Kühler:Einheit für die Bereitstellung Spektralreaktion:30,7 μm±0,2 μm·4,8 μm±0,2 μm IR-Detektor NETD (23°C):20mK (F4) |
| Bildverarbeitung |
Bildrate:50 Hz (F4) / 30 Hz (F5.5) Digitales Zoomen:1 × bis 8 × kontinuierlicher digitaler Zoom Bildrichtung:Horizontale/vertikale/diagonale Umdrehung Bildalgorithmus:DRC, 2D/3D Bildlärmreduzierung, EE |
| Elektrotechnik |
Analogvideo:PAL/NTSC Digitales Video:Standard: DVP/LVDS/USB2.0 Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser Synchronisierung:Standard: LV-TTL Option: RS422/LVDS Kommunikation:Standard: USB2.0/LV-TTL Option: RS422/CAN/USB3.0/GigE Stromversorgung:12V±1V Stetiger Stromverbrauch (23°C):≤ 7 W Abkühlzeit (23°C):≤3min30s |
| Körperliche |
Größe (mm):71 × 55 × 84 Gewicht (g):≤ 350 Betriebstemperatur:-40°C bis +71°C |
| Optische Linsen |
Optionen für die Linse: Festfokus: 25 mm/F2 Kontinuierlicher Zoom: 18~275mm/F5.5, 110~1100mm/F5.5, 15~300mm/F4, 23~450mm/F4 |
Industrieanwendungen
Das Wärmebildmodul GAVIN GC615HMG wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. weit verbreitet.
Unsere Vorteile
- Umfassende technische Expertise:Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und PrüfungUnsere solide Basis ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich wandelnden Marktanforderungen entsprechen.
- Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing:Wir sind bestrebt, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen in NETD, SWaP und Betriebstemperatur ständig überschreiten.Unsere Produkte sind in allen Bereichen der Sicherheit immer führend., industrielle Überwachung, intelligente Systeme und mehr.
- Diversifiziertes Produktportfolio:Unterstützt durch unabhängige FuE und mehrere technische Wege,Wir bieten eine umfassende Palette von Infrarot-Erkennungskomponenten an, die sowohl gekühlt als auch nicht gekühlt sind und maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.
- Eine strenge Zuverlässigkeitsvalidierung gewährleistet Qualitätssicherung:Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
- Fachtechnische Unterstützung und Dienstleistungen für gemeinsame Entwicklung:Unser Engineering-Team arbeitet eng mit den Forschungs- und Entwicklungsteams und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1In welchen Branchen werden Infrarotdetektoren im Brennflächenarray eingesetzt?
Der Infrarot-Brennflächendetektor ist die Kernkomponente des Wärmebildsystems und der Schlüssel zur Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten.Es hat eine breite Palette von Anwendungen im Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und andere Industriezweige.
2. Was sind die Eigenschaften von gekühlten und ungekühlten Infrarot-Brennflächendetektoren?
Infrarot-Brennflächendetektoren lassen sich in gekühlte Infrarot-Brennflächendetektoren und ungekühlte Infrarot-Brennflächendetektoren unterteilen.Der gekühlte Infrarotdetektor arbeitet mit hoher Empfindlichkeit in einer Vakuumumumgebung mit niedriger Temperatur und kann subtilere Temperaturunterschiede unterscheiden, während ein ungekühlter Infrarot-Fokaldetektor keine kryogene Umgebung benötigt und bei Raumtemperatur arbeiten kann.
3Was ist Infrarot-Wärmebildgebung?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt (-273°C), Infrarotstrahlen ausstrahlen.Mit Hilfe des Infrarotkamera-Detektors wird der Temperaturunterschied zwischen dem Ziel selbst und dem Hintergrund gemessen., können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
4Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
5Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
