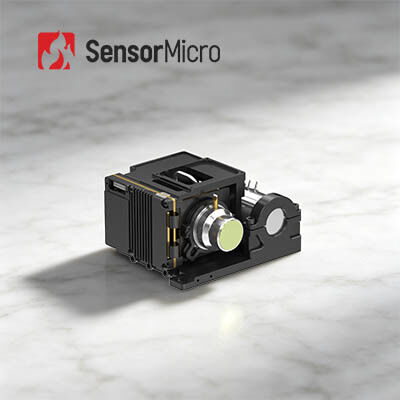

Hohe Bildrate 50Hz MWIR Wärmebildmodul mit 1024×768 Auflösung und HOT-Technologie

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1010HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Typ Gekühltes Kameramodul Bildrate 50Hz
Auflösung 1024 × 768/10 μm IR-Detektor NETD (23℃) 20 mK (F2); 25mK (F4)
Größe 87×94×54,5mm Mittlere Wellenlänge 3,7 ~ 4,8 μm
Hervorheben

MWIR-Wärmebildmodul 15um

,

100 Hz Wärmebildmodul

,

HgCdTe-gekühlte Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung
Modul zur thermischen Bildgebung mit hoher Bildrate MWIR HOT 1024×768/10μm gekühlt
Produktübersicht

Der GAVIN GC1010HMG Infrarotkamera-Kern verfügt über einen 1024×768, 10μm HOT mittlere Wellen-Infrarot-gekühlten Detektor.Die größere FPA und die kleinere Pixel-Architektur verbessern die räumliche Auflösung und die Detailsichtbarkeit für eine klarere Wärmebilder. Eingebettete Bildverarbeitungsalgorithmen der nächsten Generation liefern stetige, hochfiduziale Video-Streams.

Mit HOT-Technologie für den Betrieb bei hohen Temperaturen von 150 K (Abkühlzeit ≤ 4 min) erzielt das Gerät hervorragende SWaP-Eigenschaften mit physikalischen Abmessungen von 87 × 94 × 54.5 mm und ein Gewicht von nur 460 gEine umfassende Reihe von digitalen Schnittstellen einschließlich CameraLink, USB3.0, GigE, HDMI, SDI, MIPI und Glasfaserausgang ist verfügbar, neben konfigurierbarem RAW/YUV-Videoausgang.

Dieser Kern ist für eine nahtlose Systemintegration konzipiert und eignet sich für tragbare Geräte, mobile Nutzlasten und kontinuierliche Langstreckenüberwachungsmissionen mit strengen Volumenbeschränkungen.Gewicht und Stromverbrauch.

Hauptmerkmale
Überlegene Qualität mit größeren FPA und kleineren Pixelgrößen
  • Entwickelt auf Basis eines 1024×768/10μm großformatigen HOT MWIR-gekühlten Infrarotdetektors, der klare Bilder und ein breites Sichtfeld liefert
  • Ausgestattet mit Bildverarbeitungsalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschreduzierung und EE-Kantenverbesserung für eine überlegene Bildqualität
  • Eine kleinere Pixelgröße von 10 μm bietet eine höhere räumliche Auflösung und ein besseres Signal-Rausch-Verhältnis
SWaP-Optimierung durch HOT-Technologie
  • Unterstützt 150K-Hochtemperaturbetrieb mit Kühlzeit ≤ 4min
  • Kompakte Größe: 87×94×54,5 mm, leichtes Gewicht: 460 g
Rich Interfaces, einfache Integration
  • Unterstützt CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Optische Faser-Schnittstellen
  • Flexible RAW/YUV-Ausgabe
Produktspezifikationen
Modell GAVIN GC1010HMG
Entschließung 1024 × 768
Pixelgröße 10 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD (23°C) 20mK (F2); 25mK (F4)
Bildrate 50 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 12V±1V
Stetiger Stromverbrauch (23°C) ≤ 8 W
Abkühlzeit (23°C) ≤4min
Größe (mm) 87 mal 94 mal 54.5
Gewicht (g) ≤ 460
Betriebstemperatur -40°C bis +71°C
Optionen für Objektive Festfokus: 25 mm/F2
Industrieanwendungen

Das GAVIN GC1010HMG-Thermalkameramodul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. weit verbreitet.

Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur schnellen Lieferung - drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildgebung?
Infrarotthermische Bildgebung ist eine Methode, bei der Infrarotstrahlung und Wärmeenergie verwendet werden, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu erstellen,oder erhalten Temperaturinformationen der Objekte, auch bei schlechter Sicht.
In welchen Branchen werden Infrarotdetektoren für die Brennflächenanordnung eingesetzt?
Der Infrarot-Brennflächendetektor ist die Kernkomponente des Wärmebildsystems und der Schlüssel zur Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten.Es hat eine breite Palette von Anwendungen im Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und andere Industriezweige.
Was sind die Eigenschaften von gekühlten und nicht gekühlten Infrarot-Brennflächendetektoren?
Infrarot-Brennflächendetektoren lassen sich in gekühlte Infrarot-Brennflächendetektoren und ungekühlte Infrarot-Brennflächendetektoren unterteilen.Der gekühlte Infrarotdetektor arbeitet mit hoher Empfindlichkeit in einer Vakuumumumgebung mit niedriger Temperatur und kann subtilere Temperaturunterschiede unterscheiden, während ein ungekühlter Infrarot-Fokaldetektor keine kryogene Umgebung benötigt und bei Raumtemperatur arbeiten kann.
Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?
  • Standardobjektive können normale Ziele mit angemessener Entfernung treffen
  • Für das Teleobjektiv ist es für relativ kleine Ziele geeignet, die aus großer Entfernung betrachtet werden müssen.
  • Um Objekte aus nächster Entfernung detaillierter zu sehen, ist eine Weitwinkellinse besser
  • Makroobjektive dienen dazu, sehr kleine Ziele aus nächster Entfernung zu sehen, wie z. B. Chip-Schaltkreise
