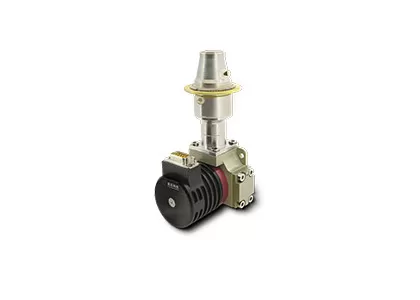

  • Compact 640x512/15μm Integrated Dewar Cooler Assembly Cooled Infrared Detector for Fast Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615H
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Kryokühler LS711H/RS028 Auflösung 640x512/15µm
Betriebstemperatur -45℃~+71℃ Max. Bildrate 100Hz
NETD 20 mK (F2/F4) Spektralbereich 3,7–4,8 μm MW
Hervorheben

MCT-Infrarotdetektor 320x256

,

Schneller Infrarotdetektor der Integrations-MCT

,

MWIR integrierte Dewar-kühlere Versammlung
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktbeschreibung

Entwickelt für kompakte Wärmebildsysteme der nächsten Generation, nutzt der gekühlte Infrarotdetektor C615H HOT die Type-II Superlattice-Sensortechnologie und lineare Kryokühler-Mechanik. Ausgestattet mit einem 640 × 512 Pixel großen Focal-Plane-Array mit 15 μm Pixelgröße, das bei 150 K arbeitet, bietet er ein Gleichgewicht zwischen erstklassiger Bildqualität und bemerkenswerten SWaP-Vorteilen.

Das miniaturisierte Dewar (φ33 × 37,5 × 70 mm) und der Kryokühler (φ26 × 55,8 mm) vereinfachen die mechanische Integration. Mit nur 235 g und 3 W Dauerleistung, zusammen mit einer schnellen Abkühlzeit von 2,5 Minuten und einer MTTF von ≥25.000 Stunden, liefert er hohe Zuverlässigkeit und senkt die laufenden Wartungskosten für End-Wärmebildlösungen.

Hauptmerkmale
SWaP-optimiertes Design
  • Dewar-Größe: φ33 × 37,5 × 70 mm; Kryokühler: φ26 × 55,8 mm, ermöglicht flexible Integration
  • Gewicht reduziert auf 235 g; stabile Leistungsaufnahme gesenkt auf 3 W
Schnelle Kühlung, schneller Start
  • Kühlzeit von nur 2,5 Minuten
Erweiterte Lebensdauer, effizienter Betrieb
  • MTTF ≥ 25.000 h
Produktspezifikationen
Parameter Spezifikation
Modell C615H
Sensitives Material T2SL
Auflösung 640 × 512
Pixelgröße 15 μm
Spektrale Empfindlichkeit 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Typische NETD 20 mK (F2/F4)
Max. Bildrate 100 Hz
Effektive Pixelrate ≥ 99,76 %
Antwort-Nicht-Uniformität ≤ 8 %
Betriebstemperatur -45 ℃ ~ +71 ℃
Kryokühler LS711H | RS028
Kühlzeit (23 ℃) ≤ 3 min | ≤ 2,5 min
Max. Leistungsaufnahme (71 ℃) ≤ 12 W | ≤ 12 W
Stabile Leistungsaufnahme (23 ℃) ≤ 3 W | ≤ 3,5 W
Größe (mm) Kryokühler: φ26 × 55,8 | 86 × 43 × 57
Dewar: 33 × 37,5 × 70
Gewicht (g) ≤ 235 | ≤ 250
Industrielle Anwendungen

Der kryogen gekühlte MWIR-Infrarotdetektor C615H wird in vielen Bereichen wie ZfP (zerstörungsfreie Prüfung), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr eingesetzt.

Über uns

Als weltweit führender Hersteller und Dienstleister für Infrarotdetektoren verfügt SensorMicro über jahrelange tiefgreifende Erfahrung in Infrarot-Wärmebildlösungen. Angetrieben von der Kernphilosophie "SensorMicro, Sense More" und geleitet von den Bedürfnissen der Anwender, widmen wir uns der Erschließung des vollen Potenzials der Infrarottechnologie und liefern leistungsstarke Produkte und professionelle Dienstleistungen für Kunden weltweit.

Häufig gestellte Fragen
1. Was ist Infrarot-Thermografie?

Thermografie ist eine neue und effektive Technologie der nicht-invasiven Diagnosemethode, die auf der Detektion der Objektoberflächentemperatur basiert. Die von einem Objekt emittierte Infrarotstrahlung (IR) wird aufgezeichnet und als Temperaturverteilungskarte visualisiert.

2. Wofür kann die Infrarot-Thermografie eingesetzt werden?

Das Infrarot-Wärmebild kann für Hausinspektionen, zur Bestimmung von strukturellen Mängeln, elektrischen Fehlern, mechanischen Fehlern, physiologischen Veränderungen bei Menschen und Tieren und vielem mehr verwendet werden.

3. Was sind die Vorteile der Infrarot-Thermografie?
  • Für die zerstörungsfreie Prüfung ist sie einfach zu testen und schnell zu reagieren, ohne Schäden, was zu Kosteneinsparungen, erhöhter Arbeitseffizienz und reduzierter Arbeitskraft und Geräteabschreibung führt.
  • Für die medizinische Thermografie ist es sehr effizient, versteckte Probleme im menschlichen Körper zu finden – 100 % sicher, ohne Strahlung und Schmerzen, was sie zu einem idealen Werkzeug für die Früherkennung von Gesundheitsproblemen macht.
