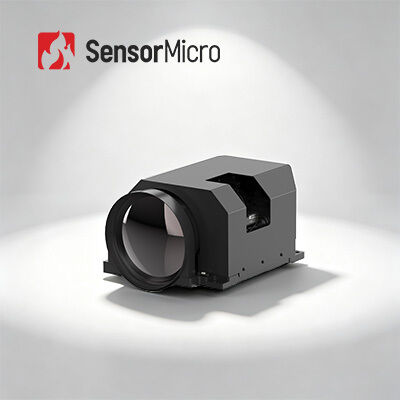

Gekühltes 640x512 15µm T2SL LWIR-Wärmebildkamera-Modul mit einem Spektralbereich von 7,7~9,4 µm

  • Cooled 640x512 15μm T2SL LWIR Thermal Camera Module with 7.7~9.4μm Spectral Range
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615LA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm IR-Detektor NETD (23℃) 25mK(F2)
Spektralbereich 7,7–9,4 μm LW Größe 145×58,5×77mm
Technologie Infrarot Material T2SL
Hervorheben

T2SL-Wärmekamera-Modul

,

Wärmekamera-Modul GAVIN615L
Hinterlass eine Nachricht
Produkt-Beschreibung
Gekühlte 640x512 15µm T2SL LWIR-Wärmebildkamera Modul GAVIN GC615LA
Produktübersicht
Das GAVIN GC615LA ist ein gekühltes Langwellen-Wärmebildmodul mit einem hochauflösenden T2SL LWIR-IR-Detektor mit 640x512/15µm und einem RS058-Kühlkompressor. Das Modul verfügt über integrierte Hardware-Elektronik und fortschrittliche Bildverarbeitungsalgorithmen, um scharfe, klare Wärmebilder zu liefern.
Der GC615LA arbeitet im Spektralbereich von 7,7~9,4 µm und liefert eine hohe Leistung in Sand- oder Staubklimata, unbeeinflusst von Sonnenlichtflimmern oder Flammenstörungen bei hohen Temperaturen.
Hauptmerkmale
  • Mainstream FPA, breite Anwendung: 640×512/15µm LWIR gekühlter Detektor für außergewöhnliche Details mit Bildalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschunterdrückung und EE-Kantenhervorhebung
  • LWIR mit Störungsresistenz: Hohe Beständigkeit gegen Staub und Blendung, anpassbar an komplexe Umgebungen mit Typ-II-Supergitter-Technologie für hervorragende Quanteneffizienz und Gleichmäßigkeit
  • Reiche Schnittstellen, einfache Integration: Mehrere Bildschnittstellen, einschließlich CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber mit flexibler RAW/YUV-Bilddatenausgabe
Produktspezifikationen
Modell GAVIN GC615LA
Auflösung 640×512
Pixelgröße 15µm
Kühlkompressor RS058
Spektrale Antwort 7,7 µm ± 0,2 µm ~ 9,4 µm ± 0,3 µm
IR-Detektor NETD (23℃) 25mK (F2)
Bildrate 50Hz/100Hz/200Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom 1× bis 8× kontinuierlicher Digitalzoom
Bildalgorithmus DRC, 2D/3D-Bildrauschunterdrückung, EE
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24V ± 4V
Stetiger Stromverbrauch (23℃) ≤11W
Kühlzeit (23℃) ≤8min
Größe (mm) 145×58,5×77
Gewicht (g) ≤650
Betriebstemperatur -40℃~+71℃
Optionen für optische Linsen Festfokus: 25mm/F2
Kontinuierlicher Zoom: 30~300mm/F2
Industrielle Anwendungen
Das gekühlte Infrarotkamera-Modul GAVIN GC615LA wird in vielen Bereichen wie ZfP (zerstörungsfreie Prüfung), Umweltüberwachung, Langstreckenüberwachung, wissenschaftlicher Forschung und anderen industriellen Anwendungen eingesetzt.
Kundenspezifische Dienstleistungen
  • Produktindividualisierung: Konfigurationen anpassen und Algorithmen an branchenspezifische Anforderungen anpassen
  • Technischer Support und Schulung vor Ort: Bereitstellung von praxisnaher Systemeinrichtung und operativer Schulung für Kernkunden
  • Gemeinsame Innovation für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarotanwendungslösungen
Häufig gestellte Fragen
1. Wie wählt man die richtige Auflösung für einen Infrarotdetektor aus?
Dies hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte sowie von Preisüberlegungen ab. Für geringere Bildqualitätsanforderungen wählen Sie Infrarotdetektoren mit geringerer Auflösung wie 120x90, 256x192 oder 400x300. Für sehr klare Bilder in speziellen Anwendungen wie der Fernüberwachung wählen Sie Infrarotdetektoren mit hoher Auflösung von 1280x1024.
2. Wie wählt man die richtige Pseudofarbe für die Wärmebildgebung aus?
• Grauweiß eignet sich besser für Ziele mit kleinen Temperaturunterschieden
• Rot und Blau eignen sich besser für Szenen, in denen Problemstellen identifiziert werden müssen
• Eisenrot ist die Standardfarbpalette für die Energieindustrie
Hinweis: Die gemessene thermische Temperatur bleibt unabhängig von der gewählten Farbpalette unverändert.
3. Wie wählt man eine geeignete Infrarot-Wärmebildkamera-Linse aus?
• Standardobjektiv: Geeignet für normale Ziele in angemessenen Entfernungen
• Teleobjektiv: Geeignet für relativ kleine Ziele, die aus großer Entfernung betrachtet werden
• Weitwinkelobjektiv: Besser geeignet, um mehr Details von Objekten in geringer Entfernung zu sehen
• Makroobjektiv: Zum Betrachten sehr kleiner Ziele in geringer Entfernung, wie z. B. Chipkreise
