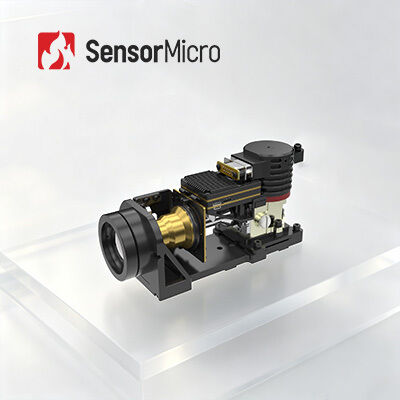

GAVIN GC1210LC Hochzuverlässigkeit gekühltes LWIR-Wärmebildmodul mit 1280x1024 Auflösung und 10μm Pixelgröße bei 50Hz Bildrate

  • GAVIN GC1210LC High Reliability Cooled LWIR Thermal Imaging Module with 1280x1024 Resolution and 10μm Pixel Size at 50Hz Frame Rate
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1210LC
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 / 10μm IR-Detektor NETD (23℃) 35mK(F2)
Bildrate 50Hz Spektrale Antwort 70,7 μm±0,2 μm·9,4 μm±0,3 μm
Größe 148×59×82mm Gewicht ≤730g
Hervorheben

Modul der Wärmebildgebungs-320x256

,

30μM Thermal Imaging Module
Hinterlass eine Nachricht
Produkt-Beschreibung
GAVIN GC1210LC Hochzuverlässiges gekühltes LWIR 1280x1024 / 10 µm Wärmebildmodul
Produktübersicht

Die GAVIN GC-Serie repräsentiert das Standard-Infrarotkamera-Modul mit Kühlung, erhältlich in verschiedenen Auflösungsformaten, Wellenbändern und kontinuierlichen optischen Objektivoptionen.

Das GAVIN GC1210LC Wärmebildmodul verfügt über einen gekühlten LWIR-Infrarotdetektor mit 1280x1024/10 µm, der im langwelligen Infrarotspektralbereich von 7,7 µm ±0,2 µm bis 9,4 µm ±0,3 µm arbeitet. Mit einer industriestandardmäßigen CameraLink-Schnittstelle können Integratoren von Infrarotkameras und -systemen einfach komplette Kamerasysteme auf Basis dieses Moduls entwerfen und integrieren.

Hauptmerkmale
  • Megapixel, hochauflösende Bildgebung: Entwickelt mit einem 1280×1024/10 µm Megapixel Langwellendetektor für außergewöhnliche Details, verbessert durch Bildalgorithmen der nächsten Generation, einschließlich DRC, 2D/3D-Rauschunterdrückung und EE-Kantenschärfung
  • LWIR mit Störfestigkeit: Hohe Beständigkeit gegen Staub und Blendung, anpassungsfähig an komplexe Umgebungen, fähig zur Detektion von Objekten mit niedriger Temperatur, mit Typ-II-Supergitter-Technologie mit ausgezeichneter Quanteneffizienz und Gleichmäßigkeit
  • Reiche Schnittstellen, einfache Integration: Mehrere Bildschnittstellen, einschließlich CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber, mit flexibler RAW/YUV-Bilddatenausgabe
Produktspezifikationen
Modell GAVIN GC1210LC
Indikatoren
Auflösung 1280×1024
Pixelgröße 10 µm
Spektrale Empfindlichkeit 7,7 µm ±0,2 µm ~ 9,4 µm ±0,3 µm
IR-Detektor NETD (23 °C) 35 mK (F2)
Bildverarbeitung
Bildrate 50 Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom 1× bis 8× kontinuierlicher Digitalzoom
Bildausrichtung Horizontale/Vertikale/Diagonale Spiegelung
Bildalgorithmus DRC, 2D/3D-Bildrauschunterdrückung, EE
Elektrisch
Digitales Video Standard: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-Mode-Glasfaser/Multi-Mode-Glasfaser
Externe Synchronisation Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24 V ±4 V
Stetiger Stromverbrauch (23 °C) ≤ 15 W
Kühlzeit (23 °C) ≤ 8 min
Größe (mm) 148×59×82
Gewicht (g) ≤ 730
Betriebstemperatur -40 °C ~ +71 °C
Optisches Objektiv
Objektivoptionen Festfokus: 45 mm/F2
Kontinuierlicher Zoom: 30~300/F2
Industrielle Anwendungen

Das gekühlte Wärmebildkamera-Modul GAVIN GC1210LC wird in vielen Bereichen wie ZfP (zerstörungsfreie Prüfung), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr eingesetzt.

Unsere Vorteile
  • Produktindividualisierung: Konfigurationen anpassen und Algorithmen für branchenspezifische Anforderungen anpassen
  • Technischer Support und Schulung vor Ort: Bereitstellung von praktischer Systemeinrichtung und operativer Schulung für Kernkunden
  • Gemeinsame Innovation für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarotanwendungslösungen
Häufig gestellte Fragen
1. In welchen Branchen werden Infrarot-Focal-Plane-Array-Detektoren eingesetzt?

Der Infrarot-Focal-Plane-Detektor ist die Kernkomponente eines Wärmebildsystems und der Schlüssel zur Erfassung, Identifizierung und Analyse von Infrarotinfor- mationen von Objekten. Er findet breite Anwendung in den Bereichen Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und anderen Branchen.

2. Was sind die Merkmale von gekühlten und ungekühlten Infrarot-Focal-Plane-Detektoren?

Infrarot-Focal-Plane-Detektoren können in gekühlte und ungekühlte Infrarot-Focal-Plane-Detektoren unterteilt werden. Gekühlte Infrarotdetektoren arbeiten in einer Vakuumumgebung bei niedriger Temperatur mit hoher Empfindlichkeit und können subtilere Temperaturunterschiede erkennen, während ungekühlte Infrarot-Focal-Plane-Detektoren keine kryogene Umgebung benötigen und bei Raumtemperatur arbeiten können.
