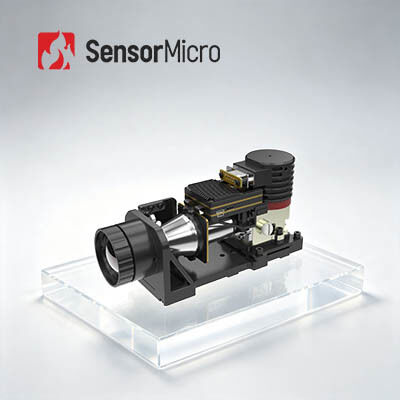

Kühltes MWIR-Wärmebildmodul mit 640x512 Auflösung und 25μm Pixelgröße für hohe Empfindlichkeit 10mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC625MC
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Technologie Infrarot Bildrate 50Hz/100Hz
Auflösung 640x512 / 25μm IR-Detektor NETD (23℃) 10mK(F2)
Spektralbereich 3,7–4,8 μm MW Größe 148×59×81mm
Hervorheben

Kamera-Modul HgCdTe MWIR

,

MWIR-Kamera-Modul 640x512
Hinterlass eine Nachricht
Produkt-Beschreibung
Kühltes MWIR-Wärmebildmodul für Handheld-Wärmekameras mit 640x512/25μm
Produktübersicht

Die GAVIN GC-Serie stellt die Standard-Kühl-Infrarot-Modulplattform dar, die in verschiedenen Auflösungsformaten, Wellenbändern und kontinuierlichen optischen Objektivoptionen erhältlich ist.Die GAVIN GC625MC ist ein Premium-MWIR-gekühlter Infrarotkamera-Kern, der einen 640×512/25μm MWIR-Detektor integriert.

Mit seiner großen Pixelgröße von 25 μm bietet dieses Modul einen größeren Infrarotstrahlungsempfindungsbereich und ein überlegenes Signal-Rausch-Verhältnis im Vergleich zu Alternativen im gleichen Format.Ausgestattet mit mehreren integrierten Bildverarbeitungsalgorithmen, liefert es auch in völliger Dunkelheit oder bei rauen Wetterbedingungen klare Infrarotbilder.

Hauptmerkmale
  • Mainstream Auflösung, außergewöhnliche Bildqualität- Mit einem 640x512/25μm MWIR-gekühlten Infrarotdetektor für stabile Bildqualität und breite Kompatibilität
  • Überlegene Signalleistung- 25 μm große Pixelgröße liefert klarere Bilder und ein höheres Signal-Rausch-Verhältnis (SNR)
  • Erweiterte Bildverarbeitung- Integriert DRC, 2D/3D Geräuschreduktion und Randverbesserung (EE) für eine höhere Klarheit
  • Hohe Zuverlässigkeit und Empfindlichkeit- MWIR-gekühlte Wärmebildtechnologie gewährleistet eine hervorragende Anpassungsfähigkeit und Konsistenz
  • Ausgezeichnete Wärmeempfindlichkeit- NETD ≤ 10mK für präzise Temperaturmessungen
  • Einfache Integration und flexible Konfiguration- Unterstützt die CameraLink-Schnittstelle mit RAW/YUV-Bilddaten-Ausgabe und mehreren optischen Konfigurationen mit kontinuierlichem Zoom
Produktspezifikationen
Modell GAVIN GC625MC
Entschließung 640x512
Pixelgröße 25 μm
Kryo-Kühler Einheitliche Datenbank
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 10mK ((F2)
Bildrate 50 Hz/100 Hz
Digitales Vergrößern 1 × bis 8 × kontinuierlicher digitaler Zoom
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus DRC, 2D/3D Bildlärmreduzierung, EE
Analogvideo PAL/NTSC
Digitales Video Standard: DVP/LVDS/USB2.0@50Hz
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser
Synchronisierung Standard: LV-TTL
Option: RS422/LVDS
Kommunikation Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung 24 V±4 V
Stetiger Stromverbrauch ((23°C) ≤ 18 W
Kühlzeit ((23°C) ≤9min
Größe ((mm) 148 × 59 × 81
Gewicht ((g) ≤ 730
Betriebstemperatur -40°C bis +71°C
Optionen für Objektive 40 mm/F2
Industrieanwendungen

Das thermische Infrarotkameramodul GAVIN GC625MC wird in vielen Bereichen eingesetzt, darunter NDT (nicht zerstörerisches Testen), Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung,und verschiedene industrielle Anwendungen.

Standardisierter Dienst
  • Vollständige Unterlagen- Produkthandbücher, Einrichtungsleitfäden und Auswahlreferenzen für eine nahtlose Umsetzung
  • Entwicklung und Testhilfe- integrative Probenprüfung, Leistungsbewertung und Parameterprüfung
  • Erweiterte Entwickler-Toolkit- SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration
  • Ferntechnische Unterstützung- 24/7 Support mit schneller Reaktion und rechtzeitiger Lösung kritischer Probleme
  • Umfassende Garantie- Originalteile und strenge Einhaltung der Verfahren zur Wiederherstellung optimaler Leistung
Häufig gestellte Fragen
Wie wählt man die richtige Auflösung eines Infrarotdetektors?
Die Auswahl hängt von Ihren spezifischen Anwendungsbedürfnissen und Budgetüberlegungen ab. Für grundlegende Anwendungen, bei denen die Bildqualität nicht von entscheidender Bedeutung ist, sind niedrigere Auflösungsdetektoren (120x90, 256x192,400x300) genügenFür Anwendungen, die hohe Klarheit erfordern, wie z. B. Fernüberwachung, werden hochauflösende Detektoren wie 1280x1024 empfohlen.
Wie wähle ich die richtige Pseudofarbe für Wärmebilder aus?

Grau-weiße Palette eignet sich besser für Ziele mit geringen Temperaturunterschieden.

Die rote und blaue Palette ist am besten geeignet, um Problemstellen in Szenen zu identifizieren.

Eisenrot dient als Standardfarbpalette für die Energieindustrie.

Anmerkung:Die tatsächlichen Temperaturmessungen bleiben ungeachtet der Farbpalette unverändert.

Wie wähle ich eine geeignete Infrarot-Wärmekamera aus?

Standardobjektiv- geeignet für normale Ziele in geeigneten Entfernungen

Teleobjektiv- Ideal für relativ kleine Ziele aus großer Entfernung

Weitwinkelobjektiv- Besser für die Betrachtung von Objekten in näherer Entfernung

Makroobjektiv- Konzipiert für sehr kleine Ziele in enger Entfernung, wie z.B. Chip-Schaltkreise.
