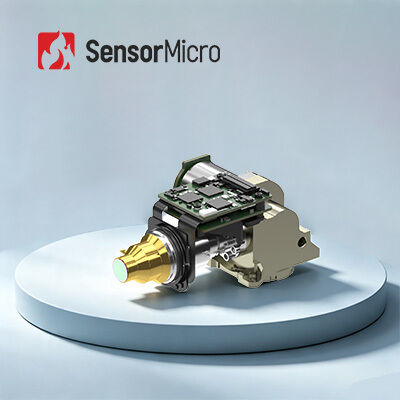

EYAS G615MB MWIR Kühlkameramodul mit 640x512 Auflösung und 15μm Pixelgröße für eine einfache Integration

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS G615MB
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 15μm NETD 20mK(F4); 25 mK (F5,5)
Spektralbereich 3,7 ~ 4,8 μm Größe 122×86×60mm
Abkühlzeit (23℃) ≤5 Min. 30 Sek Gewicht ≤ 400 g
Hervorheben

MWIR-Infrarotwärmebildgebungs-Modul

,

Infrarotmodul der Wärmebildgebungs-640x512

,

15μM MWIR thermisches Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
EYAS G615MB Kühl-MWIR-Infrarot-Wärmebildmodul Einfache Integration 640x512 / 15μm
Einfach zu integrieren 640x512/15 μm MCT MWIR Kühl-Infrarot-Wärmemodul

Die gekühlten AD-Module der EYAS-Serie verfügen über eine Vorverstärkerfunktion zur Umwandlung analoger Signale von gekühlten IR-Detektoren in digitale Video-Stream-Ausgänge.Erhältlich in verschiedenen Auflösungsformaten und Wellenbändern, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.

Das gekühlte AD-Modul EYAS G615MB integriert einen 640×512/15μm MWIR-gekühlten Infrarotdetektor mit einer AD-Leiterplatte und einem RS046-rotativen Stirling-Kryokühler.Dieses Modul wandelt analoge Ausgangssignale von gekühlten Infrarotdetektoren in digitale Videostreams um und liefert gleichzeitig Antriebsleistung und SteuerungEs wurde entwickelt, um OEM-Kunden bei der schnellen Prüfung und Verifizierung von Detektoren zu unterstützen und vereinfacht die Integration zwischen gekühlten Infrarotdetektoren und kompletten Systemen und beschleunigt damit den Entwicklungsfortschritt erheblich.

Als Anbieter von Infrarotdetektoren und OEM-Hersteller von Infrarot-Wärmekernen bieten wir Kunden verschiedene ausgereifte und effektive Wärmebildlösungen.

Hauptmerkmale
  • Analog-Digitalkonvertierung, beschleunigte Entwicklung- auf Basis von 640x512 MWIR-gekühlten Infrarotdetektoren mit integrierter AD-Schaltung zur analogen-digitalen Umwandlung.
  • Mitten-Wellen-gekühlte Infrarot für hohe Vielseitigkeit- Mittenwellenkühlung mit ausgezeichneter Konsistenz und stabiler Versorgung.
  • Ausgezeichnete Leistung, einfache Integration- Einstellbare hohe Bildrate von 1 bis 100 Hz für die Erfassung von sich schnell bewegenden Zielen.
Produktspezifikationen
Modell EYAS G615MB
Indikatoren
Entschließung 640 × 512
Pixelgröße 15 μm
Spektralreaktion 30,7 μm±0,2 μm·4,8 μm±0,2 μm
IR-Detektor NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Betriebsmodus
Bildrate 1 ~ 100 Hz, einstellbar
Betriebsmodus Schnappschuss
Integrationsarten für ITR/IWR
Antiblühen
Windows-Modus
Elektrotechnik
Standard-Außenschnittstelle 60pin: 37201-SM060-032W1R01
5Pin: A1257WR-S-5P-LCP
Digitales Video 16 Bit CameraLink (Basismodus für CameraLink)
Synchronisierung CC1: Außenrahmen synchron
Kommunikation KameraLink UART (Standard) / RS232 (anpassbar)
Baudrate: 9600bps (Standard)
Stromversorgung AD-Board: 5V
Kryo-Kühler: 12 V
Stetige Leistung (23°C) ≤ 8,5 W
Abkühlzeit (23°C) ≤5min30s
Größe (mm) 122 × 86 × 60
Gewicht (g) ≤ 400
Betriebstemperatur -40°C bis +71°C
Industrieanwendungen

Das Wärmebildmodul EYAS G615MB wird in vielen Bereichen eingesetzt, darunter NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr.

Vielfältiges Produktportfolio
  • Weite Palette von Produktformaten- Umfassende Auswahl von Infrarotdetektoren, Kamera­Kernen und Modulen, die den unterschiedlichen Integrationsanforderungen entsprechen.
  • Vielfältige Produkte- Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen, die eine größere Flexibilität für verschiedene Anwendungen bieten.
  • Außergewöhnliche Leistung- klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit, die für eine breite Palette von Umweltproblemen ausgelegt sind.
  • Einfache Integration- Mehrere Schnittstellenoptionen erleichtern die Integration und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsbereichen.
Häufig gestellte Fragen
1Was sind die Vorteile von ungekühlten Infrarotdetektoren?

Nichtgekühlte Infrarot-Brennflächendetektoren funktionieren ohne Kühlvorrichtungen und bei Raumtemperatur.lange Lebensdauer, und geringere Kosten.

2Was sind die wichtigsten Überlegungen für einen Infrarotdetektor/Wärmemodul für Ihre Anwendung?
  • Auflösung des Detektors
  • Die Pixelgröße
  • Die NETD
  • Die Bildqualität
  • Die Optionen der Objektive
  • Der Stromverbrauch
  • Größe und Gewicht
  • Die mechanische und elektrische Schnittstelle
  • Der Haushalt
