15 μm 640 x 512 gekühltes IR-Detektor-Integration-MCT-MWIR-Kameramodul

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS G615MA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512/15µm NETD 16mK(F2); 18mK(F4)
Spektralbereich 3,7 ~ 4,8 μm Bildrate 1 ~ 120 Hz, einstellbar
Dauerleistung (23℃) ≤ 8,5W Abkühlzeit (23℃) ≤6 Min. 30 Sek
Hervorheben

640x512 kühlte Ir-Detektor ab

,

17mK kühlte Ir-Detektor ab

,

Kamera-Modul 5V MWIR
Hinterlass eine Nachricht
Produkt-Beschreibung

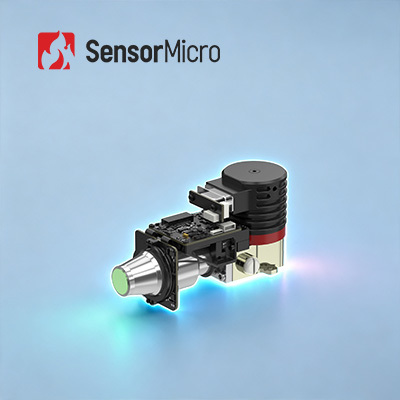

15 µm 640x512 gekühlter IR-Detektor Integration MCT MWIR-Kameramodul
Produktübersicht

Das EYAS G615MA ist ein Beschleuniger für die Integration von gekühlten 640x512 / 15 µm MCT MWIR-Infrarotdetektoren, der zur Optimierung von Entwicklungs- und Testprozessen für OEM-Kunden entwickelt wurde.

Die gekühlten AD-Module der EYAS-Serie verfügen über eine Vorverstärkerfunktionalität, um analoge Signale von gekühlten IR-Detektoren in digitale Videostream-Ausgaben umzuwandeln. Erhältlich in verschiedenen Auflösungsformaten und Wellenbändern, integriert das EYAS G615MA speziell einen gekühlten 640x512/15 µm MWIR-Detektor mit RS058-Kryokühlertechnologie.

Dieses Wärmebildmodul erreicht Bildraten von bis zu 120 Hz und unterstützt mehrere Arbeitsmodi, darunter Schnappschuss, ITR/IWR, Fenster und Anti-Blooming. Die integrierte Näherungsplatine ermöglicht eine schnelle Abnahmetestung und beschleunigte Sekundärentwicklung, wodurch die Entwicklungszeiten für Module und komplette Produkte auf Basis gekühlter Infrarotdetektoren erheblich verkürzt werden.

Hauptmerkmale
  • Analog-Digital-Wandlung, Beschleunigte Entwicklung - Basierend auf 640x512 MWIR gekühlten Infrarotdetektoren mit integrierter AD-Schaltung für Analog-Digital-Wandlung und dimensionskonsistentem integriertem Design
  • Mittlere Wellenlänge gekühltes Infrarot für hohe Vielseitigkeit - Mittlere Wellenlänge Kühltechnologie mit ausgezeichneter Konsistenz und stabiler Versorgung, mit Mainstream-Auflösung für breite Anpassungsfähigkeit
  • Hervorragende Leistung, einfache Integration - Cameralink-Schnittstelle gibt 16-Bit-Rohdaten mit serieller Port-Steuerung aus, einstellbare hohe Bildrate von 1 bis 120 Hz zur Erfassung sich schnell bewegender Ziele
Produktspezifikationen
Modell EYAS G615MA
Indikatoren
Auflösung 640*512
Pixelgröße 15 µm
Spektrale Antwort 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
IR-Detektor NETD (23 °C) 16 mK (F2); 18 mK (F4)
Arbeitsmodus
Bildrate 1~120 Hz, einstellbar
Arbeitsmodus Schnappschuss, ITR/IWR Integrationsmodi, Anti-Blooming, Fenster-Modus
Elektrisch
Standard externe Schnittstelle 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Digitales Video 16 Bit CameraLink (CameraLink Base-Modus)
Externe Synchronisation CC1: Externer Bildsynchron
Kommunikation CameraLink UART (Standard) / RS232 (anpassbar)
Baudrate: 9600 bps (Standard)
Stromversorgung AD-Board: 5V
Kryokühler: 24V
Stabile Leistung (23 °C) ≤ 8,5 W
Kühlzeit (23 °C) ≤ 6 min 30 s
Größe (mm) 142*59*78
Gewicht (g) ≤ 650
Betriebstemperatur -40 °C ~ +71 °C
Industrielle Anwendungen

Das EYAS G615MA Wärmebildmodul findet breite Anwendung in verschiedenen Sektoren, darunter zerstörungsfreie Prüfung (ZfP), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und verschiedene industrielle Inspektionsanwendungen.

Häufig gestellte Fragen
1. Wie wählt man die richtige Auflösung für Infrarotdetektoren aus?
Die Auswahl hängt von den tatsächlichen Produktanforderungen und Anwendungen ab, wobei der Preis ein wichtiger Faktor ist. Für Anwendungen mit moderaten Bildqualitätsanforderungen können Infrarotdetektoren mit geringerer Auflösung wie 120x90, 256x192 oder 400x300 geeignet sein. Für Anwendungen, die außergewöhnlich klare Bilder für spezielle Zwecke wie Fernüberwachung erfordern, werden Detektoren mit höherer Auflösung von 1280x1024 empfohlen.
2. Was ist ein MCT/HgCdTe-Detektor?
MCT (Quecksilber-Cadmium-Tellurid), auch bekannt als HgCdTe, ist eine chemische Verbindung, die Cadmiumtellurid (CdTe) und Quecksilbertellurid (HgTe) umfasst und häufig in Fotodetektor-Anwendungen eingesetzt wird. MCT/HgCdTe-Detektoren sind photoleitfähige Detektoren, die in kryogenen Umgebungen arbeiten und Infrarotstrahlung erkennen können. Diese Detektoren weisen eine überlegene Empfindlichkeit im Vergleich zu thermischen Sensoren auf.
3. Was sind die Vorteile von gekühlten Infrarotdetektoren?
Gekühlte Infrarot-Focal-Plane-Detektoren arbeiten bei niedrigen Temperaturen, die von Detektor-Dewar-Kühler (DDC)-Systemen aufrechterhalten werden. Sie bieten eine verbesserte Empfindlichkeit, die den Nachweis subtilerer Temperaturunterschiede als ungekühlte Infrarotdetektoren ermöglicht. Diese Systeme können Objekte in Entfernungen von über zehn Kilometern erkennen, identifizieren und erkennen. Das komplexe strukturelle Design von gekühlten Detektoren führt zu relativ höheren Kosten im Vergleich zu ungekühlten Alternativen.
