RS046H Split-Integrierte Dewar-Kühlermontage mit 400 mW Kühlleistung, kompakter Größe 45x34x67 mm und geringem Stromverbrauch < 3,5 W

Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer RS046H
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Kühlkraft (@100K@20℃)>400mW Stabiler Stromverbrauch <3,5 W (130 mW bei 100 K bei 20 °C)
Arbeitstemperatur -45℃~+85℃ Größe 45x34x67mm
Gewicht <250g MTTF >10000H
Hervorheben

Aufgeteilter integrierter Dewar-kühlere Versammlung

,

RS046H integrierte Dewar-kühlere Versammlung

Hinterlass eine Nachricht
Produkt-Beschreibung

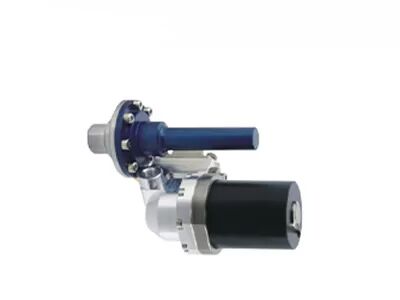

RS046H Geteilte integrierte Dewar-Kühlerbaugruppe
RS046H Kryokühler

RS046H 400 mW geteilter Rotations-Stirling-Kryokühler für gekühlte Infrarotdetektoren

Produktbeschreibung

RS046H ist eine geteilte Version des von SensorMicro entwickelten rotierenden Stirlingkühlers RS046. Mit der gleichen Kompressorstruktur wie RS046 weist das Split-Format RS046H eine noch kompaktere Größe auf.

Der Kühlfinger im RS046H-Dewar-Kühler hat den gleichen Durchmesser wie der RS046-Kühler, ist jedoch kürzer. Das geteilte Design, das den Kompressor und den Kühlfinger trennt, bietet Flexibilität für spezielle Infrarotsystemdesigns. Darüber hinaus ist RS046H durch die Trennung des gekühlten Detektors von der Vibrationsquelle optimal für Anwendungen geeignet, die minimale Vibrationen und bestimmte Umgebungsbedingungen erfordern.

Aufgrund seiner leichten Bauweise, Miniaturisierung und seines geringen Stromverbrauchs lässt sich der RS046H-Kryokühler problemlos in verschiedene Terminalprodukte integrieren, wodurch die Kosten erheblich gesenkt werden und gleichzeitig vielfältige Kundenanpassungsanforderungen erfüllt werden.

Hauptmerkmale
  • MTTF > 10.000 Stunden
  • Kühlleistung: (@100K@20℃) > 400mW
  • Abkühlzeit: < 5 Minuten (110J@100K@20℃)
  • Kleine Größe
  • Geräuscharm
  • Geringer Stromverbrauch
Produktspezifikationen
Modell RS046H
Typ Geteilter Rotations-Stirling-Kryokühler
MTTF > 10.000 Stunden
Größe (mm) 45*34*67 Φ38*70
Gewicht < 250g
Kühlleistung (@100K@20°C) > 400mW
Arbeitstemperatur -45°C ~ +85°C
Lagertemperatur -56°C ~ +85°C
Umweltspezifikation MIL-STD-810
Eingangsspannung 24-32 VDC
Maximaler Stromverbrauch < 12W
Konstanter Stromverbrauch < 3,5 W (130 mW bei 100 K bei 20 °C)
Abkühlzeit < 5 Minuten (110J@100K@20°C)
Dimension des kalten Fingers Φ6,4 mm
Elektronik Extern
Integrationsmethode IDDCA
Industrielle Anwendungen

Die integrierte Dewar-Kühlerbaugruppe RS046H bietet kryogene Umgebungen für gekühlte Infrarotdetektoren.

Über SensorMicro

SensorMicro ist ein weltweit führender Hersteller und Dienstleister für Infrarotdetektoren, der sich der Bereitstellung leistungsstarker ungekühlter und gekühlter Wärmebilddetektoren für Kunden auf der ganzen Welt verschrieben hat und gleichzeitig professionelles Anwendungswissen weitergibt.

Wir liefern fortschrittliche Infrarotdetektoren, Kamerakerne und Module mit vielseitigen Formaten und Wellenbändern. Unsere auf Klarheit, Empfindlichkeit und Effizienz ausgelegten Produkte lassen sich nahtlos in verschiedene Systeme integrieren und ermöglichen branchenübergreifend Bildgebungs- und Sensoranwendungen der nächsten Generation.

SensorMicro-Detektoren werden häufig in den Bereichen Thermografie, Sicherheit und Überwachung, persönliche Sicht, Automobil und Infrarotprodukte für Verbraucher eingesetzt. Unsere Kapazitäten zur Massenproduktion erfüllen die wachsenden Anforderungen in allen bestehenden und aufstrebenden Märkten.

Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
In der Natur strahlen alle Objekte mit Temperaturen über dem absoluten Nullpunkt (-273℃) Infrarotstrahlen aus. Durch die Verwendung von Infrarotkameradetektoren zur Messung von Temperaturunterschieden zwischen Zielen und Hintergründen werden unterschiedliche Infrarotbilder, auch Wärmebilder genannt, erzeugt.
Wie funktionieren Infrarotdetektoren?
Von Zielen emittierte Infrarotstrahlung gelangt in den Erfassungsbereich des Wärmedetektors. Der Infrarotdetektor wandelt unterschiedliche Strahlungsintensitäten in entsprechende elektrische Signale um, die dann verstärkt und verarbeitet werden, um mit bloßem Auge sichtbare Infrarotbilder zu erzeugen.
Welche Vorteile haben gekühlte Infrarotdetektoren?
Gekühlte Infrarot-Fokalebenendetektoren arbeiten bei niedrigen Temperaturen, die durch Detektor-Dewar-Kühler (DDC) bereitgestellt werden. Sie bieten eine hohe Empfindlichkeit, unterscheiden subtilere Temperaturunterschiede als ungekühlte Detektoren und können Objekte über Entfernungen von mehr als zehn Kilometern erkennen, identifizieren und erkennen. Während ihre komplexe Struktur zu höheren Kosten als ungekühlte Detektoren führt, sind ihre Leistungsvorteile für anspruchsvolle Anwendungen erheblich.
