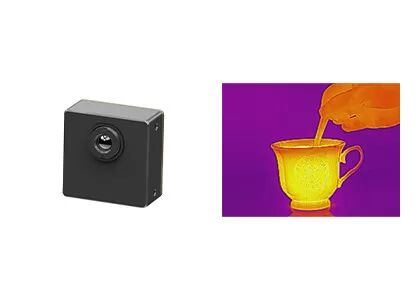

Leichtgewicht, nicht gekühlt, Infrarot-Wärmekamera-Modul 256x192/12μm
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN212/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Temperaturbereich | -20℃~+150℃ (anpassbar) | Auflösung | 256x192/12µm |
|---|---|---|---|
| Bildrate | 25Hz/30Hz/50Hz/60Hz | NETD | <40mK |
| Spektralbereich | 8~14μm | Typischer Stromverbrauch | <0,4 W |
| Hervorheben | Ungekühltes Infrarotwärmekamera-Modul,Infrarotwärmekamera-Modul 256x192 |
||
Produkt-Beschreibung
Leichtes Gewicht 256x192 / 12μm Ungekühltes FPA-Infrarot-Wärmemodul mit Wärmebildgebung
Beschreibung des Produkts
COIN212/R ist einer der Thermal-Imaging-Kamera-Kerne der COIN-Serie. Es integriert ein 256x192/12μm Wafer-Level-Paket (WLP) mit ungekühltem VOx-Infrarotdetektor,Hochleistungssignalverarbeitende Schaltung und BildverarbeitungsalgorithmusEs verfügt über eine optionale thermographische Funktion mit Messbereich von -20 °C bis 150 °C für die Messung der industriellen oder Körpertemperatur.
Its lightweight and flexible features with various industry standard interfaces make this small infrared camera module beneficial to OEM customers for secondary development and integration in all kinds of thermal imagers and infrared thermographic cameras.
Bisher haben wir unseren Kunden verschiedene ausgereifte und stabile Lösungen zur Integration von Infrarot-Wärmemodulen zur Verfügung gestellt.Es ist einfacher, das Infrarot-Wärmekameramodule der COIN-Serie in mehr Endgeräte zu integrieren und senkt die Kosten für Kunden erheblich.
Hauptmerkmale
- Mini-Größe: 20x20x10,4 mm
- NETD < 40mk
- Leichtes Gewicht < 8 g
- Niedriger Stromverbrauch
- Schnelle Entwicklung und Integration
Produktspezifikationen
| Modell | COIN212/R |
| Leistung des IR-Detektors | |
| Entschließung | 256x192 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 40 Mio. t |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | 3 Jahre |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE/DNR |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 30pin_HRS |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 3.5 bis 5,5 V |
| Typischer Stromverbrauch | < 0,4 W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturmessbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±3°C oder ±3% (Ermitteln des Höchstwerts) |
| SDK | Unterstützung von ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 20x20x10.4 (mit Objektiv) |
| Gewicht | 7.5g±0.5g (mit Objektiv) |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 3,2 mm |
Industrieanwendungen
Das COIN212/R-Infrarot-Thermalkamera-Modul wird in Thermographie, Sicherheit und Überwachung, im Freien, Feuerwehr und Rettung, AIoT, Intelligenter Hardware, UAV-Nutzlasten, ADAS usw. weit verbreitet.
Unsere Vorteile
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1In welchen Branchen werden Infrarotdetektoren im Brennflächenarray eingesetzt?
Der Infrarot-Brennflächendetektor ist die Kernkomponente des Wärmebildsystems und der Schlüssel zur Erkennung, Identifizierung und Analyse von Infrarotinformationen von Objekten.Es hat eine breite Palette von Anwendungen im Verkehr, Inspektion, Sicherheitsüberwachung, Meteorologie, Medizin und andere Industriezweige.
2.Was ist der Vorteil eines ungekühlten Infrarotdetektors?
Der nicht gekühlte Infrarot-Brennflächendetektor benötigt keine integrierte Dewar-Cooler-Assembly (IDCA) und kann bei Zimmertemperatur arbeiten.Kleine GrößeObwohl die Empfindlichkeit des ungekühlten Infrarot-Fokaldetektors nach Jahren der Entwicklung nicht so gut ist wie die der gekühlten Infrarot-Detektoren,Die Kostenleistung ist eindeutig besser als die des gekühlten Detektors., die eine breitere Anwendungsmöglichkeit bietet.
