Ungekühltes HD LWIR 1280x1024/12μm Modul PLUG1212 für ultra klare Wärmebildgebung
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Spektralbereich | 8~14μm | Größe | 20x20x10.4mm |
Markieren | Ultraclear-Wärmebildgebungs-Modul,Ungekühltes Modul HD LWIR,Modul 1280x1024 LWIR |

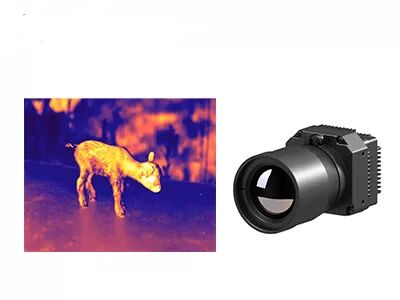

Ungekühltes HD LWIR 1280x1024/12μm Modul PLUG1212 für ultra klare Wärmebildgebung
PLUG1212 ist eins der STECKER-Reihenwärmekameramodule. Thermische Kerne der STECKER-Reihe sind die populärsten Infrarotprodukte, die durch globale Sensortechnik (GSTiR) entwickelt werden. Sie sind entworfen, um klare Wärmebildgebung, beste Leistung zur Verfügung zu stellen zusammen mit dem höchstentwickelten Zusammenhang. Das ungekühlte VOx-Wärmebildgebungsmodul HD LWIR 1280x1024/12μm liefert außergewöhnliche Bildqualität und Temperaturempfindlichkeit beim Angebot der Bequemlichkeit der ungekühlten Operation.
Das Hauptmerkmal dieses Wärmebildgebungsmoduls ist seine Pixelentschließung des großen Formats 1280x1024, die genauer und ausführlicher Wärmebildgebung ermöglicht. Indem es eine 12μm Pixelneigung verwendet, erzielt dieses Modul eine hohe Stufe der Genauigkeit und Klarheit, wenn es Temperaturänderungen gefangennimmt. Diese Förderungen lassen verbesserte Entdeckungs- und Analysefähigkeiten über verschiedenen Anwendungen zu.
- Ultra klare Wärmebildgebung
- Stabile Leistung
- Klare Bild-Qualität u. Details
- Starke Klimaanpassungsfähigkeit
Modell | PLUG1212 |
Ir-Detektor-Leistung | |
Entschließung | 1280x1024 |
Pixel-Neigung | 12μm |
Spektralbereich | 8~14μm |
NETD | <30mk> |
Bildverarbeitung | |
Rahmen-Rate | 25Hz |
Startzeit | <25s> |
Analoges Video | / |
Digital-Video | HDMI/RAW/YUV/BT1120 |
Erweiterungs-Komponente | USB/Camerlink |
Verdunkelung des Modus | Linear/Histogramm/gemischt |
Digital-lautes Summen | 1~8X kontinuierliches lautes Summen, Schrittgröße 1/8 |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
Bild-Richtung | Horizontal/vertikal/diagonal leichter Schlag |
Bild-Algorithmus | NUC/AGC/IDE |
Elektrische Spezifikation | |
Externe Standardschnittstelle | Schnittstelle 50pin_HOURS |
Kommunikations-Modus | RS232-TTL, 115200bps |
Versorgungs-Spannung | 5±0.5V |
Typische Leistungsaufnahme | <2> |
Körperliche Eigenschaften | |
Maß (Millimeter) | 56x56x40.2 |
Gewicht | ≤220g |
Klimaanpassung | |
Operations-Temperatur | -40°C | +70°C |
Lagertemperatur | -45°C | +85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | Gelegentliche Erschütterung 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Optik | |
Optionale Linse | Fixfocus athermal: 19mm/25mm |
Das Infrarotmodul der darstellung PLU1212 ist in der Sicherheit u. Überwachung, Freien, Feuerbekämpfung u. Rettung, Strafverfolgung u. Rettung, ADAS-, UAV-Nutzlasten etc. weitverbreitet.
1. Was ist ein thermisches Modul?
Ein thermisches Modul ist ein Gerät, das einen Infrarotdetektor und die verbundene Elektronik enthält, die benötigt werden, um die Signale vom Detektor zu verarbeiten. Der Zweck eines thermischen Moduls ist, eine komplette, integrierte Lösung für Wärmebildgebungsanwendungen zur Verfügung zu stellen.
Ein thermisches Modul schließt gewöhnlich einen Wärmebildgebungs-Sensor, einen Bildverarbeitungschip und andere Komponenten wie eine Linse, ein Fensterladen und eine Datenübertragungsschnittstelle ein. Der Wärmebildgebungs-Sensor ist möglicherweise ein ungekühlter oder abgekühlter Infrarotdetektor, abhängig von dem gewünschten Niveau von Empfindlichkeit. Der Bildverarbeitungschip nimmt möglicherweise verschiedene Bildverarbeitungsaufgaben, wie Schalldämpfung und Bildverbesserung wahr und zur Verfügung stellt zusätzliche Eigenschaften wie Temperaturmessung.
Thermische Module sind in den Anwendungen, in denen hochwertige Wärmebildgebung, wie in medizinische Diagnose, industrielle Inspektion angefordert wird, und in den Sicherheitssystemen häufig benutzt. Sie können in verschiedene Geräte, wie Handwärmekameras, Wärmebildgebungsmodule für Brummen und integrierte Automobilnachtsichtsysteme integriert werden.
