Erhöhter Klarheits-und der Präzisions-HD 1280x1024 Wärmekamera-Kern

  • Enhanced Clarity and Precision HD 1280x1024 Thermal Camera Core
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer PLUG1212R
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 1280x1024/12μm NETD <50mK
Spektralbereich 8~14μm Größe 20x20x10.4mm
Hervorheben

HD-Wärmekamera-Kern

,

Präzisions-Wärmekamera-Kern 1280x1024

,

Ungekühltes Wärmekamera-Modul HD
Hinterlass eine Nachricht
Produkt-Beschreibung

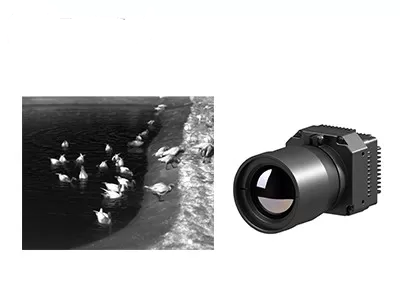

Verbesserte Klarheit und Präzision HD 1280x1024 Wärmebildkamerakern


Produktbeschreibung


PLUG1212R ist eines der ungekühlten Infrarotkameramodule der PLUG-R-Serie, das von SensorMicro entwickelt wurde. Es basiert auf einem ungekühlten 1280x1024/12μm Infrarotdetektor mit professioneller Signalverarbeitungsschaltung und Bildverarbeitungsplattform, die die Infrarotstrahlung des Ziels vollständig in Temperaturdaten umwandelt. Seine Temperaturmessung ist verfügbar und der Temperaturbereich kann angepasst werden, um die spezifischen Anforderungen der industriellen Thermografie zu erfüllen.


Das ungekühlte HD LWIR 1280x1024/12μm VOx-Wärmebildmodul bietet einen weiten Temperaturmessbereich und ermöglicht vielfältige Anwendungen in Bereichen wie industrielle Inspektion, Überwachung und Sicherheit. Mit einem Temperaturbereich, der sowohl Temperaturen unter Null (-20℃) als auch Hochtemperaturumgebungen (bis zu 550) abdeckt, erfüllt dieses Modul die Anforderungen verschiedener Wärmebildszenarien.


Hauptmerkmale


- Pixelabstand: 12μm

- Auflösung: 1280x1024

- Spektralbereich: 8μm -14μm

- Hohe Empfindlichkeit: NETD<30mK

- Temperaturbereich: -20℃~150℃, 100℃~550℃

- Temperaturgenauigkeit: ±2℃ oder ±2%

- Hohe Zuverlässigkeit & Starke Umweltanpassungsfähigkeit.


Produktspezifikationen


Modell PLUG1212R
IR-Detektorleistung
Auflösung 1280x1024
Pixelabstand 12μm
Spektralbereich 8~14μm
NETD <30mk
Bildverarbeitung
Bildrate 25Hz
Startzeit <25s
Analogvideo /
Digitales Video HDMI/RAW/YUV/BT1120
Erweiterungskomponente USB/Camerlink
Dimmmodus Linear/Histogramm/Gemischt
Digitalzoom 1~8X kontinuierlicher Zoom, Schrittweite 1/8
Bildanzeige Schwarz-Heiß/Weiß-Heiß/Pseudofarbe
Bildrichtung Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Standard-Schnittstelle 50pin_HRS-Schnittstelle
Kommunikationsmodus RS232-TTL, 115200bps
Versorgungsspannung 5±0,5V
Temperaturmessung
Betriebstemperaturbereich -10°C~50°C
Temperaturbereich -20°C~150°C, 100°C~550°C
Temperaturgenauigkeit ±2°C oder ±2% (Nehmen Sie den Maximalwert)
SDK ARM/Windows/Linux SDK, Vollbild-Thermografie
Physikalische Eigenschaften
Abmessungen (mm) 56x56x40.2
Gewicht ≤200g
Umweltanpassung
Betriebstemperatur -40°C ~ +70°C
Lagertemperatur -45°C ~ +85°C
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration Zufallsvibration 5,35 grms, 3 Achsen
Schock Halb-Sinus-Welle, 40 g/11 ms, 3 Achsen 6 Richtungen
Optik
Optionale Linse Festfokus Athermal: 19mm/25mm


Industrielle Anwendungen


Das PLU1212R Infrarot-Bildgebungsmodul wird häufig in der Stromversorgung, der industriellen Bildverarbeitung, der Gebäudeinspektion, der metallurgischen Petrochemie usw. eingesetzt.


Erhöhter Klarheits-und der Präzisions-HD 1280x1024 Wärmekamera-Kern 0

Unsere Vorteile


Erhöhter Klarheits-und der Präzisions-HD 1280x1024 Wärmekamera-Kern 1


Häufig gestellte Fragen


1. Wie funktioniert ein Mikrobolometer?


Ein Mikrobolometer ist eine Art von thermischem Sensor, der in Wärmebildgeräten verwendet wird. Es detektiert Infrarotstrahlung, indem es Änderungen des elektrischen Widerstands nutzt, die durch Temperaturvariationen verursacht werden.


So funktioniert ein Mikrobolometer:

Ein Mikrobolometer besteht aus einem winzigen, infrarotempfindlichen Materialelement, das als Pixel bezeichnet wird. Jedes Pixel ist im Wesentlichen ein mikrogroßer thermischer Widerstand, der aus einem Material mit ausgezeichneter Wärmeleitfähigkeit, geringer Wärmekapazität und hohem Temperaturkoeffizienten des Widerstands (TCR) besteht. Das am häufigsten verwendete Material für Mikrobolometer ist Vanadiumoxid (VOx) oder amorphes Silizium.
