OEM Kleine Größe 120x90 Auflösung 12μm Pixel Pitch Radiometrisches Wärmemodul Ungekühlte Wärmekamera Modul
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | TIMO112 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 120x90 | Pixelabstand | 12μm |
|---|---|---|---|
| Spektralbereich | 8~14μm | Temperaturbereich | -20℃~+550℃ |
| Bildrate | 25Hz | Fokusmodus | Konzentrieren Sie sich frei |
| Hervorheben | LWIR-Wärmebildkamera-Modul,Soem-Wärmebildkamera-Modul,Ungekühlter Wärmebildgebungs-Kern 12uM |
||
Produkt-Beschreibung
Produktübersicht

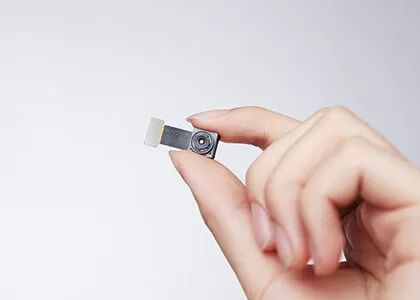

Das ungekühlte IR-Bildgebungsmodul TIMO112, auch bekannt als ungekühltes Wärmemodul, ist Teil der TIMO-Infrarotkameramodulfamilie, die von SensorMicro entwickelt wurde. Es verfügt über einen außergewöhnlich kleinen 120×90 / 12μm Wafer-Level-Package (WLP) Infrarotdetektor, der den langwelligen Bereich von 8 bis 14 Mikrometern abdeckt.
Dank der WLP-Technologie erreicht das TIMO112 Thermal-IR-Kameramodul eine Super-Mikrostruktur und einen extrem niedrigen Preis, während es gleichzeitig eine höhere Empfindlichkeit und überlegene Bildqualität zu einem erschwinglichen Preis bietet – so können Kunden die am besten geeignete Konfiguration für ihre spezifischen Anforderungen wählen.
Hauptmerkmale
Erschwingliches, ultra-miniaturisiertes Modul mit ultimativer SWaP-C-Optimierung
- Einsteiger-Infrarot-Wärmebildkamera, die grundlegende Wärmebildfunktionen mit maximaler Kosteneffizienz ermöglicht
- Kompakte Größe, geringes Gewicht und geringer Stromverbrauch – ideal für die Integration in Miniaturgeräte
Bewährte Leistung und schnelle Reaktion
- Ultra-niedriges Stromdesign, verbraucht nur 9mW
- Flüssige Bildgebung mit einer Bildrate von 25Hz
Flexible Integration, breite Kompatibilität
- Unterstützt SPI-Bildschnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
- Konform mit RoHS 2.0 Umweltstandards
Produktspezifikationen
| Modell | TIMO112 |
| Auflösung | 120×90 |
| Pixelgröße | 12μm |
| Spektrale Empfindlichkeit | 8~14μm |
| Fokusmodus | Fokusfrei |
| Objektiv (HFOV/FL) | 50° / 1,6mm | 90° / 0,9mm |
| Gewicht (g) | 1,8 |
| Größe (mm, ohne FPC) | 12,6mm × 12,6mm × 8,8mm | 12,6mm × 12,6mm × 6,6mm |
| Anzahl der Pins | 40PIN |
| Ausgabedaten | 14bit Raw |
| Bildrate | 25Hz |
| Temperaturmessbereich | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Temperaturmessgenauigkeit | Größer als ±2℃ / ±2% |
| Betriebstemperatur | -20℃~+60℃ |
| Luftfeuchtigkeit | 5%~85% |
| Lagertemperatur | -45℃~+85℃ |
| Zertifizierung | RoHS 2.0 / REACH |
Industrielle Anwendungen
Der TIMO112 Wärmebildkern wird in vielen Bereichen eingesetzt, darunter Thermografie, intelligente Hardware, intelligente Gebäude, Smart Homes, AIoT und mehr.
Ihr vertrauenswürdiger Partner für Infrarotsensorik
Tiefes technisches Fachwissen
Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarotsensortechnologie haben wir starke Fähigkeiten in den Bereichen Chipdesign, Waferfertigung, Verpackung und Test sowie Systemintegration aufgebaut. Unsere solide Grundlage ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich entwickelnden Marktanforderungen gerecht werden.
Fokus auf Innovation und praktische Umsetzung in der Infrarotsensorik
Wir sind bestrebt, technologische Durchbrüche in der Wärmebildtechnik voranzutreiben und die Grenzen in Bezug auf NETD, SWaP und Betriebstemperatur ständig zu erweitern. Unsere Produkte sind durchweg führend in Anwendungen in den Bereichen Sicherheit, industrielle Überwachung, intelligente Systeme und mehr.
Vielfältiges Produktportfolio
Gestützt auf unabhängige F&E und mehrere technische Wege bieten wir eine umfassende Palette von Infrarotdetektionskomponenten – sowohl gekühlt als auch ungekühlt –, die maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.
Strenge Zuverlässigkeitsvalidierung gewährleistet Qualitätssicherung
Unterstützt durch ein robustes Qualitätsmanagementsystem durchlaufen unsere Produkte während der gesamten Produktion mehrere Testverfahren, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
Professioneller technischer Support und gemeinsame Entwicklungsleistungen
Unser Ingenieurteam arbeitet eng mit den F&E- und Produktteams unserer Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen. Ihr Erfolg ist unsere gemeinsame Mission.
Häufig gestellte Fragen
1. Wärmebild vs. Sichtbares Bild
Sichtbares Licht ist eine elektromagnetische Welle, die vom Menschen gesehen werden kann. Ihr Wellenlängenbereich liegt im Allgemeinen zwischen 360–400 nm und 760–830 nm. Dieses elektromagnetische Spektrum wird auch als sichtbares Spektrum bezeichnet, mit einem Frequenzbereich von etwa 830–750 THz bis 395–360 THz.
Infrarot ist eine elektromagnetische Welle mit einer Wellenlänge zwischen Mikrowellen und sichtbarem Licht, die von 760 Nanometern (nm) bis 1 Millimeter (mm) reicht. Es ist unsichtbares Licht mit einer längeren Wellenlänge als rotes Licht, mit Frequenzen im Bereich von etwa 430 THz bis 300 GHz.
2. Detektoren für Wärmebilder vs. sichtbare Bilder
Für die Kern-Detektoren von Bildgebungsgeräten verwenden sichtbare Lichtgeräte CCD- und CMOS-Detektoren, während die Wärmebildtechnik gekühlte und ungekühlte Detektoren verwendet. Der Hauptunterschied besteht darin, dass sichtbare Licht-CCD/CMOS-Sensoren Lichtwellen im sichtbaren Lichtband wahrnehmen können, während Wärmebild-Detektoren thermische Strahlungswellen im Infrarotband erfassen können. Infrarot-Wärmebild-Detektoren sind je nach Herstellungsverfahren und Verpackungsmaterial in viele Typen unterteilt. Die makroskopischere Wahrnehmung ist, dass Infrarot-Wärmebild-Detektoren teurer sind als sichtbare CCDs.
