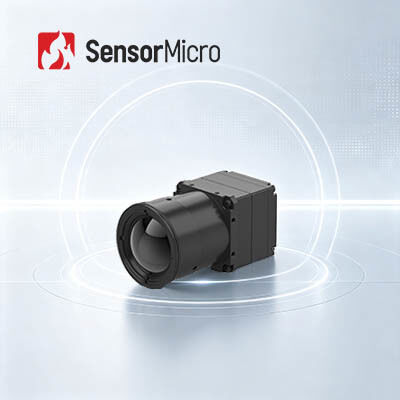

Hochempfindliche ungekühlte VOx-Wärmekameramodule mit 1280x1024/12μm
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN1212R |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Spektralbereich | 8~14μm | Digitale Bildrate | 30Hz |
| Typischer Stromverbrauch | 1.0W | Versorgungsspannung | 4.5~5.5V |
| Hervorheben | Wärmekamera-Modul des VOx-LWIR,VOx-Wärmekamera-Modul 1280x1024,Ungekühltes Kamera-Modul 12uM |
||
Produkt-Beschreibung

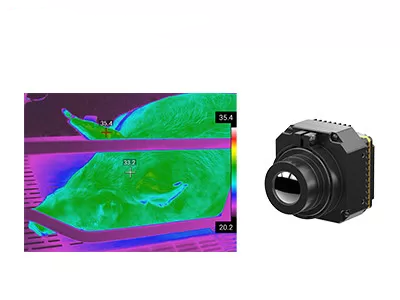

Hochempfindliches VOx LWIR-Wärmebildkamera-Modul ungekühlt 1280x1024/12µm
Produktübersicht
Der Infrarot-Kamerakern COIN1212R verfügt über einen ungekühlten Infrarotdetektor mit Megapixel-Auflösung von 1280*1024/12µm, integriert mit fortschrittlichen Signalverarbeitungsschaltungen und Temperaturmessalgorithmen. Er unterstützt weit verbreitete serielle Kommunikationsprotokolle und bietet eine Vielzahl von Videoausgangsschnittstellen sowie eine vollständige Palette von optischen Objektivoptionen.
Fähig zur schnellen Erkennung von Temperaturunterschieden und zur Lieferung klarer Wärmebilder und präziser Temperaturdaten, optimiert er die Sekundärentwicklung von Temperaturmesssystemen erheblich. Dies macht ihn zu einer All-in-One-Wärmebildintegrationslösung für Anwendungen in der intelligenten Überwachung, der High-End-Fertigung, der Prozesssteuerung, der wissenschaftlichen Forschung und anderen High-End-Wärmebildanwendungen.
Hauptmerkmale
- Hochauflösende Bildgebung, präzise Erkennung: Megapixel-Hochauflösungsdetektion ermöglicht Infrarot-Temperaturmessung über breitere Ansichten und größere Flächen. Bei der Überwachung winziger Temperaturvariationen werden mehr thermische Details des Ziels klar dargestellt.
- Umfassend und effizient: Entwickelt mit einem erstklassigen Großformat-ungekühlten Infrarotdetektor. Integriert mit mehreren fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität. Temperaturmessgenauigkeit bis zu ±3°C oder ±3%, unterstützt Bereiche von -20°C bis 150°C und 0 bis 550°C, mit anpassbaren Erweiterungen.
- Mehrere Konfigurationen, schnelle Integration: Unterstützt verschiedene Bildausgabemodi, einschließlich DVP und BT.1120. RAW/YUV-Bilddatenausgabe mit serieller Portsteuerung.
Produktspezifikationen
| Modell | COIN1212R |
|---|---|
| IR-Detektor-Indikatoren | |
| Empfindliches Material | VOx |
| Auflösung | 1280*1024 |
| Pixelgröße | 12µm |
| Spektrale Antwort | 8µm ~ 14µm |
| Typische NETD | ≤40mK/F1.0/25℃ |
| Bildverarbeitung | |
| Digitale Bildrate | 30Hz |
| Startzeit | 6s |
| Analoges Video | / |
| Digitales Video | RAW/YUV422/TMP |
| Bildalgorithmus | Nicht-Gleichmäßigkeitskorrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamikbereichskomprimierung (DRC) Kantenschärfung (EE) |
| Bildanzeige | 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung & Videowiedergabe |
| Elektrisch | |
| Standard-Außenschnittstelle | 50pin: DF40C-50DP-0.4V(51), (HRS,Male) |
| Erweiterungsplatine | USB3.0 |
| Kommunikationsschnittstelle | TTL-232 |
| Digitale Videoschnittstelle | DVP16/BT.1120/MIPI |
| Versorgungsspannung | 4.5~5.5V |
| Typischer Stromverbrauch | 1.0W |
| Temperaturmessung | |
| Betriebstemperatur | -10℃~+50℃ |
| Temperaturmessbereich | -20℃~150℃, 0℃~550℃; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±2℃ / ±2% |
| Teilweise Temperaturmessung | Unterstützt die Ausgabe des maximalen, minimalen und durchschnittlichen Werts von Temperaturmessbereichen |
| SDK | Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur |
| Mechanisch | |
| Größe des nackten Kerns (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Gewicht des nackten Kerns (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5%~95%, nicht kondensierend |
| Vibration | 5.35grms, Zufallsvibration, 3-Achsen |
| Stoß | Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen |
| Zertifizierung | ROHS2.0/REACH |
| Optisches Objektiv | |
| Optisches Objektiv | Festfokus-Athermal: 14mm/19mm/24mm |
| Schutzart | IP67 (Frontlinse) |
Industrielle Anwendungen
Das Infrarot-Bildgebungsmodul COIN1212R wird häufig in den Bereichen Stromversorgung, Maschinenbau, Gebäudeinspektion, metallurgische Petrochemie usw. eingesetzt.
Unsere Kern-Infrarotdetektoren
Eigene Infrarotdetektortechnologien:
- 8-Zoll 0.11µm VOx ungekühlte Infrarotdetektoren
- 8-Zoll 0.5µm MCT gekühlte Infrarotdetektoren
- 8-Zoll 0.5µm T2SL gekühlte Infrarotdetektoren
Produktionskapazität & Vorteile:
- 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
- 30.000 m² Halbleiterfertigungsanlage
- 20.000 m² Reinraumfläche
Häufig gestellte Fragen
1. Was ist Infrarot-Thermografie?
Die Thermografie ist eine neue und effektive Technologie der nicht-invasiven Diagnosemethode, die auf der Detektion der Objektoberflächentemperatur basiert. Die von einem Objekt emittierte Infrarotstrahlung (IR) wird aufgezeichnet und in Form einer Temperaturverteilungskarte visualisiert.
2. Wofür kann die Infrarot-Thermografie eingesetzt werden?
Das Infrarot-Wärmebild kann für Hausinspektionen, zur Bestimmung von strukturellen Mängeln, elektrischen Fehlern, mechanischen Fehlern, physiologischen Veränderungen bei Menschen und Tieren und vielem mehr verwendet werden.
3. Was sind die Vorteile der Infrarot-Thermografie?
Für die zerstörungsfreie Prüfung ist sie einfach durchzuführen und reagiert schnell ohne Beschädigung, was zu Kosteneinsparungen, erhöhter Arbeitseffizienz, reduzierter Personal- und Anlagenabschreibung führt.
Für die medizinische Thermografie ist sie sehr effizient, um versteckte Probleme im menschlichen Körper zu finden, 100% sicher ohne Strahlung und Schmerzen, was ein ideales Werkzeug für die Früherkennung von Gesundheitsproblemen ist.
