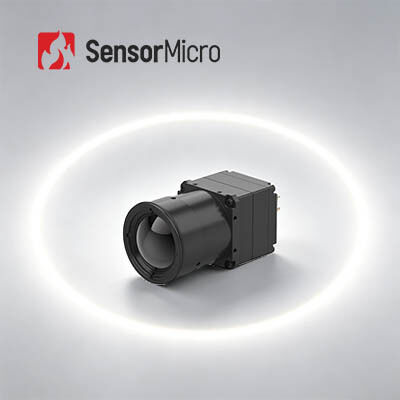

1280×1024/12μm LWIR-Infrarotkameramodul mit 8~14μm Spektralbereich
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN1212R |
| Min Bestellmenge | 1 Stück |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Spektralbereich | 8~14μm | Digitale Bildrate | 30Hz |
| Versorgungsspannung | 4.5~5.5V | Typischer Stromverbrauch | 1.0W |
| Hervorheben | Kamera-Modul der hohen Auflösung LWIR,Modul der Wärmekamera-14um,VOx-Wärmebildkamera-Kern |
||
Produkt-Beschreibung

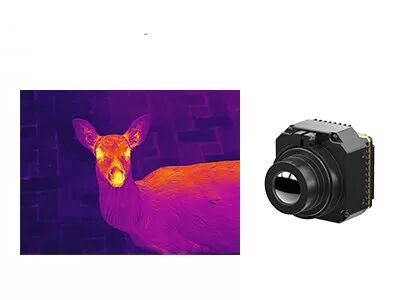

1280*1024/12μm Infrarot-Kameramodul LWIR 8~14μm Spektralbereich
COIN1212R ist eines der ungekühlten Infrarot-Kameramodule der COIN-R-Serie, das von SensorMicro entwickelt wurde. Es verwendet einen ungekühlten Infrarotdetektor mit einer Megapixel-Auflösung von 1280*1024/12μm, eine professionelle Signalverarbeitungsschaltung und eine fortschrittliche Bildverarbeitungsplattform, um die Infrarotstrahlung des Ziels vollständig in präzise Temperaturdaten umzuwandeln. Das Modul unterstützt Temperaturmessungen mit anpassbaren Bereichen von -20°C bis 550°C für industrielle Anwendungen.
Mit seinem großen 1280x1024-Auflösungsarray liefert das ungekühlte thermische COIN1212R-Modul überlegene Bilddetails und unterstützt Anwendungen mit größerem Sichtfeld. Die reduzierte Pixelgröße von 12µm bietet eine verbesserte räumliche Auflösung und ermöglicht kürzere optische Brennweiten, um die gleichen Reichweitenziele zu erreichen.
Hauptmerkmale
Hochauflösende Bildgebung, präzise Detektion
- Megapixel-Hochauflösungsdetektion ermöglicht Infrarot-Temperaturmessung über breitere Ansichten und größere Flächen
- Klare Offenlegung weiterer thermischer Details bei der Überwachung winziger Temperaturvariationen
Umfassend und effizient
- Entwickelt mit einem erstklassigen großformatigen ungekühlten Infrarotdetektor
- Integriert mit mehreren fortschrittlichen Bildverarbeitungsalgorithmen für verbesserte Bildqualität
- Temperaturmessgenauigkeit bis zu ±3°C oder ±3%, unterstützt Bereiche von -20°C bis 150°C und 0 bis 550°C mit anpassbaren Erweiterungen
Mehrere Konfigurationen, schnelle Integration
- Unterstützt verschiedene Bildausgabemodi, einschließlich DVP und BT.1120
- RAW/YUV-Bilddatenausgabe mit serieller Portsteuerung
Produktspezifikationen
| Modell | COIN1212R |
|---|---|
| IR-Detektor-Indikatoren | |
| Sensitives Material | VOx |
| Auflösung | 1280*1024 |
| Pixelgröße | 12μm |
| Spektrale Antwort | 8μm ~ 14μm |
| Typische NETD | ≤40mK/F1.0/25°C |
| Bildverarbeitung | |
| Digitale Bildrate | 30Hz |
| Startzeit | 6s |
| Analoges Video | / |
| Digitales Video | RAW/YUV422/TMP |
| Bildalgorithmus | Nicht-Uniformitätskorrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamikbereichskomprimierung (DRC) Kantenschärfung (EE) |
| Bildanzeige | 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung & Videowiedergabe |
| Elektrisch | |
| Standard-Außenschnittstelle | 50pin: DF40C-50DP-0.4V(51), (HRS,Stecker) |
| Erweiterungsplatine | USB3.0 |
| Kommunikationsschnittstelle | TTL-232 |
| Digitale Videoschnittstelle | DVP16/BT.1120/MIPI |
| Versorgungsspannung | 4.5~5.5V |
| Typischer Stromverbrauch | 1.0W |
| Temperaturmessung | |
| Betriebstemperatur | -10°C~+50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±2°C / ±2% |
| Teilweise Temperaturmessung | Unterstützt die Ausgabe des maximalen, minimalen und durchschnittlichen Werts von Temperaturmessbereichen |
| SDK | Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur |
| Mechanisch | |
| Größe des nackten Kerns (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Gewicht des nackten Kerns (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40°C~+70°C |
| Lagertemperatur | -45°C~+85°C |
| Luftfeuchtigkeit | 5%~95%, nicht kondensierend |
| Vibration | 5.35grms, Zufallsvibration, 3-Achsen |
| Stoß | Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | |
| Optische Linse | Festfokus-Athermal: 14mm/19mm/24mm |
| Schutzart | IP67 (Frontlinse) |
Industrielle Anwendungen
Das COIN1212R Infrarot-Bildgebungsmodul wird häufig in den Bereichen Stromversorgung, industrielle Bildverarbeitung, Gebäudeinspektion, metallurgische Petrochemie und verschiedenen anderen industriellen Anwendungen eingesetzt.
Vielfältiges Produktportfolio
- Reiche Produktvielfalt: Mehrere Auflösungen, Pixelgrößen, Wellenlängen und Objektivoptionen bieten mehr Flexibilität für verschiedene Anwendungen.
- Hervorragende Leistung: Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und starke Zuverlässigkeit – entwickelt, um unter einer Vielzahl von Umgebungsbedingungen zu funktionieren.
- Einfache Integration: Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in verschiedenen Anwendungsbereichen.
Häufig gestellte Fragen
1. Was ist Infrarot-Wärmebildtechnik?
Infrarot-Wärmebildtechnik ist eine Methode zur Gewinnung von Informationen über Objekte mithilfe von Infrarotstrahlung und thermischer Energie, um Bilder von ihnen zu erstellen oder Temperaturinformationen über die Objekte zu erhalten, selbst bei schlechten Sichtverhältnissen.
2. Wie funktioniert die Infrarot-Wärmebildtechnik?
Ein Infrarot-Wärmebildsystem ist eine passive berührungslose Detektions- und Identifikationstechnologie, die Infrarotstrahlung nutzt. Es fokussiert die Infrarotstrahlung der Szene durch das Infrarot-Optiksystem, das Infrarotstrahlung passieren kann, auf das Brennebenen-Array-Infrarotdetektor. Der thermische Detektor wandelt das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um, und nach Verstärkung und Videoverarbeitung wird das für das bloße Auge sichtbare Infrarotbild erzeugt.
