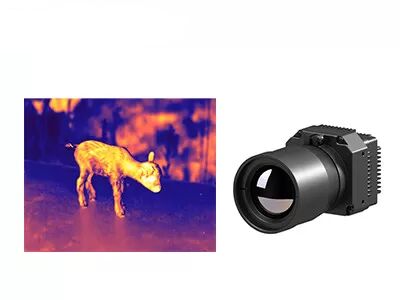

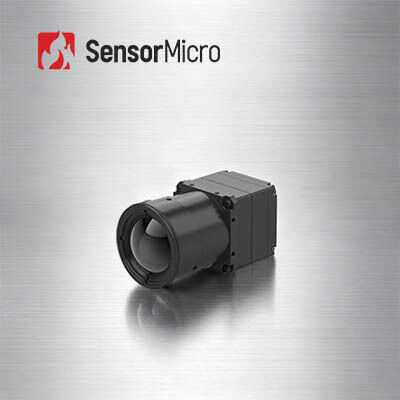

Ungekühltes Infrarotkameramodul LWIR hochauflösend 1280x1024/12μm mit digitaler Bildrate von 30 Hz
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN1212R |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Spektralbereich | 8~14μm | Digitale Bildrate | 30Hz |
| Versorgungsspannung | 4.5~5.5V | Typischer Stromverbrauch | 1.0W |
| Hervorheben | VOx-ungekühltes Infrarotkamera-Modul,LWIR-ungekühltes Infrarotkamera-Modul,Kamera-Modul 1280x1024 LWIR |
||
Produkt-Beschreibung
Ungekühltes Infrarotkameramodul LWIR hochauflösend 1280x1024/12μm
Produktübersicht
Der Infrarotkamera-Kern der COIN1212R verfügt über einen 1280*1024/12μm Megapixel ungekühlten Infrarotdetektor, der mit fortschrittlichen Signalverarbeitungsschaltungen und Temperaturmessalgorithmen integriert ist.Es unterstützt weit verbreitete serielle Kommunikationsprotokolle und bietet eine Vielzahl von Video-Ausgabe-Schnittstellen zusammen mit einer vollständigen Palette von optischen Linsenoptionen. in der Lage, Temperaturunterschiede schnell zu erkennen und klare Wärmebilder und präzise Temperaturdaten zu liefern,es rationalisiert die sekundäre Entwicklung von Temperaturmesssystemen erheblichDies macht es zu einer All-in-One-Lösung für die Integration von Wärmebildern für Anwendungen in intelligenter Überwachung, High-End-Fertigung, Prozesssteuerung, wissenschaftlicher Forschung,und andere Anwendungen für High-End-Wärmebildgebung.
Hauptmerkmale
- Bildgebung in hoher Auflösung, präzise Detektion:Bei der Überwachung winziger Temperaturschwankungen wird die Infrarottemperatur über größere Ansichten und größere Flächen gemessen.Mehr thermische Details des Ziels sind deutlich sichtbar..
- Vollständig und effizient:Entwickelt mit einem hochwertigen Großformat-Infrarot-Detektor, integriert mit mehreren hochentwickelten Bildverarbeitungsalgorithmen, um die Bildqualität zu verbessern.Temperaturmessgenauigkeit bis ±3°C oder ±3%, unterstützt -20°C bis 150°C und 0 bis 550°C, mit anpassbaren Erweiterungen.
- Mehrfache Konfigurationen, schnelle Integration:Unterstützt verschiedene Bild-Ausgabe-Modi, einschließlich DVP und BT.1120. RAW/YUV-Bilddatenausgabe mit serieller Portsteuerung.
Produktspezifikationen
| Modell | Der Wert der Verbrennungsmenge ist: |
|---|---|
| Indikatoren für IR-Detektoren |
Empfindliches Material:VOx Die Entschließung:1280*1024 Pixelgröße:12 μm Spektralreaktion:8 μm bis 14 μm Typische NETD:≤ 40mK/F1,0/25°C |
| Bildverarbeitung |
Digitale Bildrate:30 Hz Startzeit:6s Analogvideo:/ Digitales Video:Die in Absatz 1 genannten Angaben sind zu beachten. Bildalgorithmus:Nicht-Einheitlichkeitskorrektur (NUC), 3D-Rauschreduzierung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamic Range Compression (DRC), Edge Enhancement (EE) Bild Anzeige:10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | ICC Software:Modulsteuerung und Videoanzeige |
| Elektrotechnik |
Standard-Außenschnittstelle:50pin: DF40C-50DP-0.4V ((51), (HRS, männlich) Erweiterung:USB3 ist da.0 Kommunikationsschnittstelle:TTL-232 Digitale Video-Schnittstelle:DVP16/BT.1120/MIPI Versorgungsspannung:4.5 bis 5,5 V Typischer Stromverbrauch:1.0W |
| Temperaturmessung |
Betriebstemperatur:-10°C bis +50°C Temperaturmessbereich:-20°C~150°C, 0°C~550°C; Unterstützung von Anpassung und Erweiterung Temperaturmessgenauigkeit:größer als ±2 °C / ±2% Teiltemperaturmessung:Höchst-, Mindest- und Durchschnittswert der Temperaturmessflächen SDK:Android/Windows/Linux; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Mechanische |
Größe des Knotenkerns ((mm):14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm; 35mm/50mm/100m: 35,4mm* 35,4mm* 17,8mm Gewicht des Kerns ohne Kern ((g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g |
| Anpassungsfähigkeit an die Umwelt |
Betriebstemperatur:-40°C bis +70°C Speichertemperatur:-45°C bis +85°C Luftfeuchtigkeit5% bis 95%, nicht kondensierend Vibrationen:5.35 Gramm, zufällige Vibrationen, 3-Achse Wirkung:Halb Sinuswelle, 40g/11ms, Aufprallrichtung 3 Achse, 6 Richtung Zertifizierung:Einheitliche Sicherheitsnormen |
| Optische Linsen |
Optische Linse:Festfokus Athermal: 14 mm/19 mm/24 mm SchutzniveauIP67 (Vorderobjektiv) |
Industrieanwendungen
Das COIN1212R-Infrarot-Bildgebungsmodul wird in den Bereichen Strom, Bildverarbeitung, Gebäudeinspektion, Metallurgie, Petrochemie usw. weit verbreitet.
Personalisierter Service
- Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
- Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
- Gemeinsame Innovationen für neue Produkte und Märkte:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
Was ist Infrarot-Isothermie?
Die Linie, die die Punkte mit dem gleichen Temperaturwert auf dem Isotherm-Graph verbindet, wird Isotherm genannt. Die Isothermen zeigen unterschiedliche Zustände, und die dargestellte Temperatur ist ebenfalls unterschiedlich,die in folgende Situationen unterteilt sind::
- Wenn die Isotherm dünn ist, ist der Temperaturunterschied zwischen verschiedenen Orten relativ gering; wenn die Isotherm dicht ist, bedeutet dies, daß die Temperatur an verschiedenen Orten sehr unterschiedlich ist.
- Wenn die Isotherme gerade ist, bedeutet dies, daß nur wenige Faktoren die Temperaturverteilung beeinflussen.Das bedeutet, dass viele Faktoren die Temperaturverteilung beeinflussen.
- Die Ost-West-Tendenz bedeutet, daß die Temperatur je nach Breite variiert, wobei der Breitengradfaktor der Hauptfaktor ist; wenn die Isotherme parallel zur Küste liegt,Das bedeutet, dass die Temperatur mit der Entfernung vom Meer variiert., und die Entfernung zum Meer ist der Hauptfaktor.
