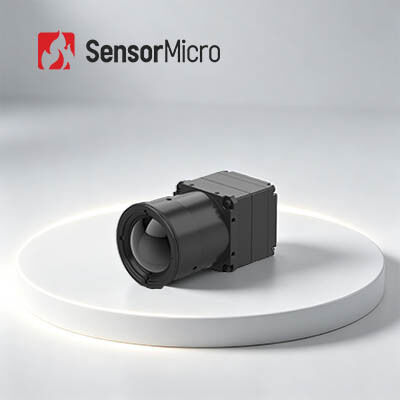

1280x1024/12µm Infrarot-Kameramodul-Kern für industrielle Thermografie

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212R
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Temperaturbereich -20℃~+550℃ (anpassbar) Temperaturgenauigkeit ±2℃ oder ±2%
Auflösung 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Spektralbereich 8~14μm LW Digitale Bildrate 30Hz
Hervorheben

Kamera-Modul-Kern 640x512

,

Thermographie-Kamera-Modul-Kern

,

Infrarotmodul der Wärmekamera-17um
Hinterlass eine Nachricht
Produkt-Beschreibung
1280x1024 12μm Infrarotkameramodulkern für industrielle Thermographie
Produktübersicht

Der Infrarotkamera-Kern der COIN1212R verfügt über einen 1280*1024/12μm Megapixel ungekühlten Infrarotdetektor, der mit fortschrittlichen Signalverarbeitungsschaltungen und Temperaturmessalgorithmen integriert ist.Es unterstützt weit verbreitete serielle Kommunikationsprotokolle und bietet eine Vielzahl von Video-Ausgabe-Schnittstellen zusammen mit einer vollständigen Palette von optischen Linsenoptionen.

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,es rationalisiert die sekundäre Entwicklung von Temperaturmesssystemen erheblich.

Hauptmerkmale
Hochauflösende Bildgebung und präzise Erkennung
  • Megapixel hochauflösende Erkennung ermöglicht die Messung der Infrarottemperatur über breitere Ansichten und größere Flächen
  • Bei der Überwachung winziger Temperaturschwankungen werden mehr thermische Details des Ziels deutlich ersichtlich
Vollständig und effizient
  • Entwickelt mit einem hochwertigen, nicht gekühlten Großformat-Infrarotdetektor
  • Integriert mit mehreren fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
  • Temperaturmessgenauigkeit von bis zu ±3°C oder ±3%, unterstützt Bereiche von -20°C bis 150°C und 0 bis 550°C, mit anpassbaren Erweiterungen
Mehrfache Konfigurationen, schnelle Integration
  • Unterstützt verschiedene Bild-Ausgabe-Modi, einschließlich DVP und BT.1120
  • Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung
Produktspezifikationen
Modell Der Wert der Verbrennungsmenge ist:
Indikatoren für IR-Detektoren Empfindliches Material:VOx
Die Entschließung:1280*1024
Pixelgröße:12 μm
Spektralreaktion:8 μm bis 14 μm
Typische NETD:≤ 40mK/F1,0/25°C
Bildverarbeitung Digitale Bildrate:30 Hz
Startzeit:6s
Analogvideo:/
Digitales Video:Die in Absatz 1 genannten Angaben sind zu beachten.
Bildalgorithmus:Nicht-Einheitlichkeitskorrektur (NUC), 3D-Rauschreduzierung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamic Range Compression (DRC), Edge Enhancement (EE)
Bild Anzeige:10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software ICC Software:Modulsteuerung und Videoanzeige
Elektrotechnik Standard-Außenschnittstelle:50pin: DF40C-50DP-0.4V ((51), (HRS, männlich)
Erweiterung:USB3 ist da.0
Kommunikationsschnittstelle:TTL-232
Digitale Video-Schnittstelle:DVP16/BT.1120/MIPI
Versorgungsspannung:4.5 bis 5,5 V
Typischer Stromverbrauch:1.0W
Temperaturmessung Betriebstemperatur:-10°C bis +50°C
Temperaturmessbereich:-20°C~150°C, 0°C~550°C; Unterstützung von Anpassung und Erweiterung
Temperaturmessgenauigkeit:größer als ±2 °C / ±2%
Teiltemperaturmessung:Höchst-, Mindest- und Durchschnittswert der Temperaturmessflächen
SDK:Android/Windows/Linux; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen
Mechanische Größe des Knotenkerns ((mm):14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm; 35mm/50mm/100m: 35,4mm* 35,4mm* 17,8mm
Gewicht des Kerns ohne Kern ((g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g
Anpassungsfähigkeit an die Umwelt Betriebstemperatur:-40°C bis +70°C
Speichertemperatur:-45°C bis +85°C
Luftfeuchtigkeit5% bis 95%, nicht kondensierend
Vibrationen:5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung:Halb Sinuswelle, 40g/11ms, Aufprallrichtung 3 Achse, 6 Richtung
Zertifizierung:Einheitliche Sicherheitsnormen
Optische Linsen Optische Linse:Festfokus Athermal: 14 mm/19 mm/24 mm
SchutzniveauIP67 (Vorderobjektiv)
Industrieanwendungen

Das COIN1212R-Wärmebildmodul wird in der Elektrizitätsinspektion, im Maschinenbild, in der HVAC-Sicherheit und Überwachung von Gebäuden, im Freien, bei der Brandbekämpfung und Rettung, bei der Strafverfolgung und Rettung usw. weit verbreitet.

Produktvorteile
Vielfältiges Produktportfolio

Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.

Vielfältige Produkte

Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.

Außergewöhnliche Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.

Einfache Integration

Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.

Häufig gestellte Fragen
Was ist Infrarot-Isothermie?
Die Linie, die die Punkte mit dem gleichen Temperaturwert auf dem Isotherm-Graph verbindet, wird Isotherm genannt. Die Isothermen zeigen unterschiedliche Zustände, und die dargestellte Temperatur ist ebenfalls unterschiedlich,die in folgende Situationen unterteilt sind::
  • Ist die Isotherm spärlich, ist der Temperaturunterschied zwischen verschiedenen Orten relativ gering; ist die Isotherm dicht, bedeutet dies, dass die Temperatur an verschiedenen Orten sehr unterschiedlich ist.
  • Wenn die Isotherm gerade ist, bedeutet dies, dass nur wenige Faktoren die Temperaturverteilung beeinflussen.Das bedeutet, dass viele Faktoren die Temperaturverteilung beeinflussen..
  • Die Ost-West-Tendenz bedeutet, dass die Temperatur je nach Breite variiert, und der Breitengradfaktor ist der Hauptfaktor.Das bedeutet, dass die Temperatur mit der Entfernung vom Meer variiert., und die Entfernung zum Meer ist der Hauptfaktor.
