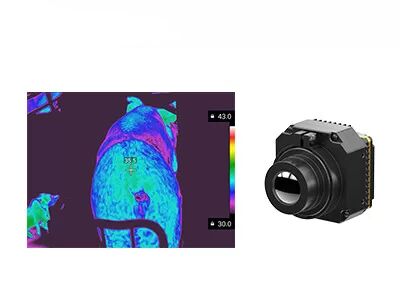

Hochempfindliches 1280×1024 8μm Infrarot-Wärmebildkamera-Modul mit NETD ≤30mK für präzise radiometrische Wärmebildgebung
| Temperaturbereich | -20℃~+550℃ (anpassbar) | Temperaturgenauigkeit | ±2℃ oder ±2% |
|---|---|---|---|
| Auflösung | 1280×1024/8μm | NETD | ≤30mK |
| Spektralbereich | 8~14μm LW | Typischer Stromverbrauch | 1W |
| Hervorheben | Kamera-Modul-Kern NETD 30mk,Infrarotwärmekamera-Modul-Kern,kontinuierliches Kamera-Modul des lauten Summens 8X |
||
Der iTL1208R ist der weltweit erste 8-Mikrometer-Megapixel-Miniatur-Infrarotkamerakern, der auf einem 1280*1024 / 8μm ApexCore-Infrarotdetektor basiert. Er kombiniert Megapixel-Wärmebildgebung und präzise Temperaturmessung in einem außergewöhnlich kompakten SWaP-Profil. Mit nur 22,6 * 22,6 * 34,5 mm und einem Gewicht von nur 34,5 g (einschließlich einer 12-mm-Linse) liefert er eine Temperaturmessgenauigkeit von bis zu ±2°C oder ±2%.
Das Modul eignet sich gut für Inspektionsanwendungen im Freien und industrielle Temperaturmessanwendungen, bei denen sowohl hochauflösende Wärmebildgebung als auch genaue Temperaturmessung erforderlich sind. Es bietet eine integrierte Lösung für Wärmebildgebung und Temperaturmessung für leichte Smart-Geräte.
- Der weltweit erste 8-Mikrometer-Megapixel-Wärmebildkamerakern.
- Angetrieben vom ApexCore 1280*1024 / 8μm Super-Infrarotdetektor, der hohe Auflösung mit ultrakompakter Integration ausbalanciert.
- Misst nur 22,6 * 22,6 * 34,5 mm, wiegt 34,5 g (mit einer 12-mm-Linse) und verbraucht nur 1 W.
- Bricht die Größenbarriere für Megapixel-Wärmebildgebung.
- Germaniumfreie Chalkogenid-Optik mit mehreren Objektivoptionen für diverse Anwendungsanforderungen.
- MIPI CSI-Bildausgabeschnittstelle mit RAW- und YUV-Datenausgabe für vereinfachte Systemintegration.
| Modell | iTL1208R |
|---|---|
| IR-Detektor-Indikatoren | |
| Empfindliches Material | VOx |
| Auflösung | 1280*1024 |
| Pixelgröße | 8μm |
| Spektrale Reaktion | 8μm ~ 14μm |
| Typische NETD | ≤30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30Hz |
| Startzeit | ≤6s |
| Digitales Video | RAW / YUV / TMP |
| Bildalgorithmus | NUC / 3DNR / DNS / DRC / EE |
| Bildanzeige | 10 Typen (Weiß Heiß / Lava / Eisenrot / Heißes Eisen / Medizinisch / Arktisch / Regenbogen 1 / Regenbogen 2 / Farbton / Schwarz Heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung & Videowiedergabe |
| Elektrisch | |
| Standard-Außenschnittstelle | 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0 |
| Kommunikationsschnittstelle | TTL-232 / I2C |
| Digitale Videoschnittstelle | MIPI-CSI |
| Versorgungsspannung | 4,5–5,5 V |
| Typischer Stromverbrauch | 1W |
| Temperaturmessung | |
| Betriebstemperatur | -10℃ ~ +50℃ |
| Temperaturmessbereich | -20℃ ~ 150℃, 100℃ ~ 550℃; Anpassung und Erweiterung unterstützt |
| Temperaturmessgenauigkeit | Größer als ±2℃ oder ±2% @23℃ ±3℃ |
| Teilweise Temperaturmessung | Unterstützt die Ausgabe von Maximal-, Minimal- und Durchschnittswerten von Temperaturmessbereichen |
| Mechanisch | |
| Größe (einschließlich Linse) |
Mit 5-mm-Linse: 22,6 mm * 22,6 mm * 50 mm (Linsendurchmesser außen Φ37 mm)
Mit 10-mm-Linse: 22,6 mm * 22,6 mm * 45,3 mm (Linsendurchmesser außen Φ33 mm) Mit 12-mm-Linse: 22,6 mm * 22,6 mm * 34,5 mm (Linsendurchmesser außen Φ26,6 mm) Mit 17-mm-Linse: 22,6 mm * 22,6 mm * 35,4 mm (Linsendurchmesser außen Φ27 mm) Mit 25-mm-Linse: 22,6 mm * 22,6 mm * 44,2 mm (Linsendurchmesser außen Φ33 mm) Mit 35-mm-Linse: 22,6 mm * 22,6 mm * 50,9 mm (Linsendurchmesser außen Φ43,2 mm) |
| Gewicht (einschließlich Linse) |
85,5 ± 4,5 g (5-mm-Linse)
70,5 ± 3,6 g (10-mm-Linse) 35,7 ± 2 g (12-mm-Linse) 40,7 ± 2,1 g (17-mm-Linse) 71,0 ± 3,6 g (25-mm-Linse) 110 ± 5,5 g (35-mm-Linse) |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃ ~ +70℃ |
| Lagertemperatur | -45℃ ~ +85℃ |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | 5,35 grms, Zufallsvibration, 3 Achsen |
| Stoß | Halbsinuswelle, 40 g/11 ms, Stoßrichtung, 3 Achsen, 6 Richtungen |
| Zertifizierung | ROHS2.0 / REACH |
| Optische Linse | Festfokus-Athermal: 5 / 10 / 12 / 17 / 25 / 35 mm |
Das iTL1208R Wärmebildmodul wird häufig in der Waldbrandbekämpfung, der Stromwartung, der Photovoltaikinspektion, der Sicherheitsüberwachung, bei tragbaren Geräten, Handgeräten und anderen anspruchsvollen Industrieumgebungen eingesetzt.
