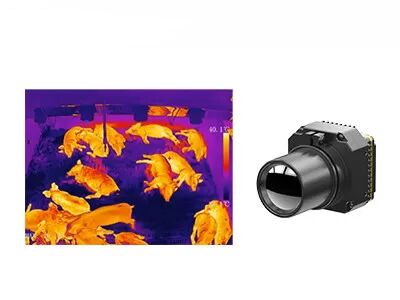

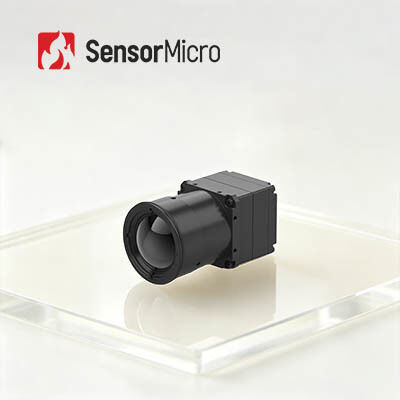

Nicht gekühlte Infrarot-Wärmekamera-Modul 1280x1024/12μm mit Temperaturmessung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN1212R |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Temperaturbereich | -20℃~+550℃ (anpassbar) | Temperaturgenauigkeit | ±2℃ oder ±2% |
|---|---|---|---|
| Auflösung | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
| Spektralbereich | 8~14μm LW | Digitale Bildrate | 30Hz |
| Hervorheben | Kamera-Modul-Kern 25Hz,-Nutzlasten-Kamera-Modul-Kern,Ungekühlter Kamera-Modul-Kern |
||
Produkt-Beschreibung
Nicht gekühlte Infrarot-Wärmekameramodule mit Temperaturmessung 1280x1024/12μm
Produktübersicht
Der Infrarotkamera-Kern der COIN1212R verfügt über einen 1280*1024/12μm Megapixel ungekühlten Infrarotdetektor, der mit fortschrittlichen Signalverarbeitungsschaltungen und Temperaturmessalgorithmen integriert ist.Es unterstützt weit verbreitete serielle Kommunikationsprotokolle und bietet eine Vielzahl von Video-Ausgabe-Schnittstellen zusammen mit einer vollständigen Palette von optischen Linsenoptionen.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,es rationalisiert die sekundäre Entwicklung von Temperaturmesssystemen erheblichDies macht es zu einer All-in-One-Lösung für die Integration von Wärmebildern für Anwendungen in intelligenter Überwachung, High-End-Fertigung, Prozesssteuerung, wissenschaftlicher Forschung,und andere Anwendungen für High-End-Wärmebildgebung.
Hauptmerkmale
- Hochauflösende Bildgebung und präzise Erkennung
- Megapixel hochauflösende Erkennung ermöglicht die Messung der Infrarottemperatur über breitere Ansichten und größere Flächen
- Bei der Überwachung winziger Temperaturschwankungen werden mehr thermische Details des Ziels deutlich ersichtlich
- Vollständig und effizient
- Entwickelt mit einem hochwertigen, nicht gekühlten Großformat-Infrarotdetektor
- Integriert mit mehreren fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
- Temperaturmessgenauigkeit von bis zu ±3°C oder ±3%, unterstützt Bereiche von -20°C bis 150°C und 0 bis 550°C, mit anpassbaren Erweiterungen
- Mehrfache Konfigurationen, schnelle Integration
- Unterstützt verschiedene Bild-Ausgabe-Modi, einschließlich DVP und BT.1120
- Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung
Produktspezifikationen
| Modell | Der Wert der Verbrennungsmenge ist: |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 1280*1024 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK/F1,0/25°C |
| Bildverarbeitung | |
| Digitale Bildrate | 30 Hz |
| Startzeit | 6s |
| Analogvideo | / |
| Digitales Video | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 50pin: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| Erweiterung | USB3 ist da.0 |
| Kommunikationsoberfläche | TTL-232 |
| Digitale Videooberfläche | DVP16/BT.1120/MIPI |
| Versorgungsspannung | 4.5 bis 5,5 V |
| Typischer Stromverbrauch | 1.0W |
| Temperaturmessung | |
| Betriebstemperatur | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C; Unterstützung von Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | größer als ±2 °C / ±2% |
| Teiltemperaturmessung | Höchst-, Mindest- und Durchschnittswert der Temperaturmessflächen |
| SDK | Android/Windows/Linux; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Mechanische | |
| Größe des Kerns ((mm)) | 14mm/19mm/25mm: 25,4mm*25,4mm*19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Gewicht des Kerns (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35 Gramm, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40g/11ms, Aufprallrichtung 3 Achse, 6 Richtung |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | |
| Optische Linsen | Festfokus Athermal: 14 mm/19 mm/24 mm |
| Schutzniveau | IP67 (Vorderobjektiv) |
Industrieanwendungen
Das COIN1212R-Wärmebildmodul wird in der Elektrizitätsinspektion, im Maschinenbild, in der HVAC-Sicherheit und Überwachung von Gebäuden, im Freien, bei der Brandbekämpfung und Rettung, bei der Strafverfolgung und Rettung usw. weit verbreitet.
Unsere Produktlinie
- Hohe Empfindlichkeit und hervorragende Leistung
- Weltweit führende Technologie in der Infrarotindustrie
- Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
- Massenproduktion zur schnellen Lieferung - Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
-
Was ist Infrarotstrahlung?
Wenn wir über Infrarot-Wärmebilder sprechen, ist die Infrarotstrahlung (IR) das erste, woran wir denken.Alle Objekte emittieren eine gewisse Menge an Wärme in Form von InfrarotstrahlungDas ist für uns unsichtbar, weil das bloße Auge im gesamten elektromagnetischen Spektrum nur "sichtbares Licht" sehen kann. -
Wie funktioniert ein Infrarot-Wärmebildgerät?
Die Kernkomponente der Infrarot-Ausrüstung ist der Infrarot-Wärmedetektor, der die winzigen Temperaturunterschiede der umliegenden Objekte empfindlich erkennen kann.Es sammelt diese Strahlungsinformationen vom Objekt und liefert die Temperaturinformationen für die BildgebungJe heißer das Objekt ist, desto mehr Infrarotstrahlung erzeugt es.
