1280x1024 12μm MCT-gekühlter Infrarotdetektor MWIR-Infrarotdetektor für Fernüberwachung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C1212M |
| Min Bestellmenge | 1 Stück |
| Preis | Verhandelbar |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Typ | MWIR gekühlter IR-Detektor | Material | MCT |
|---|---|---|---|
| NETD | 18 mK (F2/F4) | Max. Bildrate | 100Hz |
| Auflösung | 1280x1024/12μm | Spektralbereich | 3,7–4,8 μm MW |
| Hervorheben | HD MWIR gekühlter Infrarotdetektor,MCT gekühlter Infrarotdetektor 12µm,MWIR gekühlter IR-Detektor 1280x1024 |
||
Produkt-Beschreibung

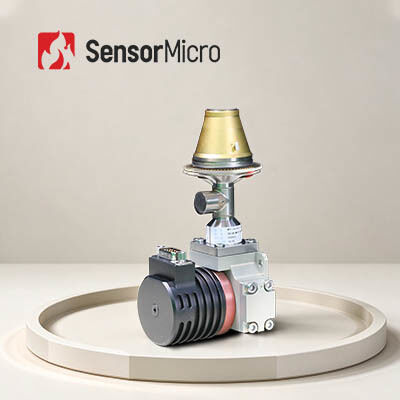

HD MWIR MCT gekühlter Infrarotdetektor — 1280×1024, 12 µm
Das C1212M ist ein HgCdTe (MCT) gekühlter Infrarotdetektor im mittleren Wellenlängenbereich, entwickelt von SensorMicro. Es kombiniert hohe Auflösung, hohe Leistung und hohe Zuverlässigkeit in einem einzigen Gehäuse.
Mit seinem großen 1280×1024 Array liefert der Detektor ein breiteres Sichtfeld und erfasst mehr Bilddetails. Die reduzierte Pixelgröße von 12 µm bietet eine bessere räumliche Auflösung und ermöglicht es, mit kürzeren Brennweitenoptiken die gleiche Reichweite zu erzielen.
Der C1212M MWIR HgCdTe Infrarotdetektor ist eine ideale Wahl für Wärmebildanwendungen, die überlegene Langstreckenleistung und detaillierte Bilderkennung in einem kompakten Gehäuse mit geringer Größe, Gewicht und Stromverbrauch (SWaP) erfordern.
Hauptmerkmale
Megapixel-Auflösung, empfindliche Detektion
- 1280×1024 Megapixel-Auflösung für ein weites Sichtfeld
- Mainstream-Pixelgröße bietet hohe räumliche Auflösung und große Detektionsreichweite
Scharfe Bildqualität
- Hervorragende Bildgleichmäßigkeit mit ≥99,5 % effektiver Pixelrate
- Hohe Empfindlichkeit für präzise Zielerkennung
Hohe Vielseitigkeit, zuverlässige Lieferung
- Anpassbarer F-Faktor
- Konstante Qualität in der Massenproduktion
Produktspezifikationen
| Modell | C1212M | |
| Empfindliches Material | MCT | |
| Auflösung | 1280×1024 | |
| Pixelgröße | 12 µm | |
| Spektrale Antwort | 3,7 µm ± 0,2 µm ∽ 4,8 µm ± 0,2 µm | |
| Arbeitsmodus | Snapshot; ITR/IWR Integrationsmodi; Windows-Modus; Anti-Blooming | |
| Ladungskapazität | 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR) | |
| Dynamikbereich | ITR-Modus ≥ 80 dB; IWR-Modus ≥ 76 dB | |
| Ausgabekanäle | 4 oder 8 Kanäle; bis zu 20 MHz pro Ausgang | |
| Max. Bildrate | 100 Hz | |
| Typische NETD | 18 mK (F2/F4) | |
| Effektive Pixelrate | ≥ 99,5 % | |
| Antwort-Nichtgleichmäßigkeit | ≤ 8 % | |
| Konfigurierbarer Kryokühler | RS058F | LS734 |
| Kryokühlertyp | Rotations-Stirling-Kryokühler | Linearer Stirling-Kryokühler |
| Stetiger Stromverbrauch (23℃) | ≤ 7 W | ≤ 10 W |
| Max. Stromverbrauch (71℃) | ≤ 17 W | ≤ 45 W |
| Stromversorgung | 24 V DC | 24 V DC |
| Kühlzeit (23℃) | ≤ 6 min | ≤ 4 min |
| Maximale Größe (mm) | 149 × 58,5 × 71 | Kompressor Φ46 × 122; Dewar Φ55 × 119 |
| Gewicht (g) | ≤ 600 | ≤ 1200 |
| Betriebstemperatur | -45℃ ∽ +71℃ | |
Industrielle Anwendungen
Der C1212M MWIR kryogenisch gekühlte Infrarotdetektor wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfung (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.
Unternehmensprofil
Unsere Vision
Die Grenzen der Sensorik erweitern und die Art und Weise, wie Menschen mit der Welt um sie herum interagieren, verändern.
Unsere Mission
Die Kraft der Infrarotsensorik nutzen, um Industrien weltweit zu transformieren, intelligentere Entscheidungen, sicherere Umgebungen und eine vernetztere Zukunft zu ermöglichen.
Unser Wert
Fortschrittliche Infrarottechnologie entwickeln, die die Welt zu einem besseren Ort macht.
Unser Service
- Produktindividualisierung: Konfigurationen anpassen und Algorithmen auf branchenspezifische Anforderungen abstimmen.
- Technischer Support & Schulung vor Ort: Kernkunden praktische Systemeinrichtung und operative Schulung anbieten.
- Gemeinsame Innovation für neue Produkte & Märkte: Mit Kunden zusammenarbeiten, um innovative Infrarotanwendungslösungen zu entwickeln.
Häufig gestellte Fragen
1. Anwendung von LWIR und MWIR/LWIR Dual-Color gekühlten Infrarotdetektoren
In der Infrarot-Wärmebildtechnik bieten langwellige Wärmedetektoren eine starke Durchdringung von staubigen Atmosphären und werden nicht durch Sonnenreflexionen oder Lichtreflexionen gestört. Hervorragende Bildqualität kann in verschiedenen komplexen Umgebungen erzielt werden – zum Beispiel bei Fahrzeugen, die in staubigen Atmosphären fahren, Schiffen, die auf Wasser mit reflektierendem Licht fahren, und Flugzeugen, die durch Wolken fliegen.
Der Dual-Color gekühlte Infrarotdetektor kombiniert die Vorteile der Mittelwellen- und Langwellendetektion in einer gekühlten Infrarotdetektoreinheit. Er kann gleichzeitig Hochleistungsbilder in beiden Wellenlängenbereichen erstellen und die Fehlalarmrate erheblich reduzieren. Er eignet sich gut für die Detektion komplexer Hintergründe und die Überwachung von Hochgeschwindigkeits-Bewegtzielen.
