Gekühlter IR-Detektormodulkern 1280 x 1024 12 μM für Langstreckenüberwachung
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Hochauflösend | 1280 x 1024 | Pixelabstand | 12 μm |
|---|---|---|---|
| Bildrate | 50Hz/100Hz | Netto | ≤20mK |
| Größe | 165 x 86 x 107 mm | Spektralbereich | 3,7 ~ 4,8 μm MW |
| Hervorheben | 1280 x 1024 Detektormodulkern,12 uM gekühltes IR-Detektormodul |
||
Produkt-Beschreibung

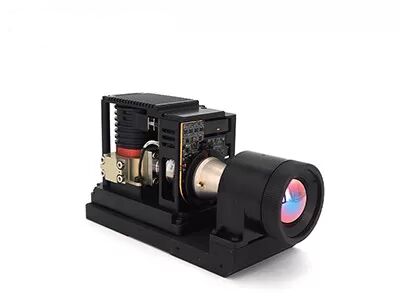

Megapixel GAVIN1212 Gekühlter Kamerakern
Gekühlter IR-Detektormodulkern 1280 x 1024 12 μM für Langstreckenüberwachung
Produktbeschreibung
Das hochauflösende Wärmebildkameramodul GAVIN1212 integriert einen großen 1280 x 1024/12 μm gekühlten MWIR-Detektor.Verschiedene Bildverarbeitungsalgorithmen sind in die GAVIN1212-Elektronik eingebettet, um klare Infrarotbilder bei völliger Dunkelheit oder schlechten Wetterbedingungen auszugeben.Es kann Risiken und Bedrohungen auf große Distanz erkennen und erkennen, während es auf kurze Distanz mehr Zieldetails präsentiert.
Mit einer großen Auflösung von 1280 x 1024 kann es ein breiteres Sichtfeld realisieren und mehr Bilddetails liefern.Die reduzierte Pixelgröße von 12 µm bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Linsenfokus, um die gleiche Reichweite zu erreichen.Es ist die ideale Wahl für EO-IR-Systemintegratoren, um ihre Nutzlast für Anwendungen in der Luft oder auf Schiffen zu entwickeln.
Haupteigenschaften
Megapixel-Bilder
• 1280×1024 High Definition für ein breiteres FOV und eine längere Distanz
• 12 μm Pixelgröße für bessere räumliche Auflösung
Scharfe klare Qualität
• Gute Einheitlichkeit, effektive Pixelrate > 99,5 %
• Hohe Empfindlichkeit, NETD ≤ 20 mK
Schnelle Integration
• Unterstützt Cameralink-Schnittstelle, Ausgabe von RAW/YUV-Bilddaten
• Verschiedene optische Konfigurationen mit kontinuierlichem Zoom sind optional
Produktspezifikationen
| Modell | GAVIN1212 |
| Leistung des IR-Detektors | |
| Auflösung | 1280 x 1024 |
| Pixelabstand | 12 μm |
| Kryokühler | RS058F |
| Spektralbereich | 3,7 μm ~ 4,8 μm MW |
| Kühlzeit (20 ° C) | ≤8min |
| NETT (20°C) | ≤20mK |
| Bildverarbeitung | |
| Bildrate | 50Hz/100Hz |
| Dimmmodus | Linear/Histogramm/Gemischt |
| Digitaler Zoom | ×1/×2/×4 |
| Bildrichtung | Horizontal/vertikal/diagonal spiegeln |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Externe Standardschnittstelle | J30JZ 25-polig;Spezielle HDMI-Ausgangsschnittstelle |
| Analoges Video | / |
| Digitales Video | HDMI-Ausgang: YUV Cameralink-Ausgabe: 16-Bit-RAW/YUV |
| Externe Synchronisierung |
Frame External Sync: RS422
|
| Kommunikation | RS422, 115200 bps |
| Energieversorgung | 24V±1V |
| Stabiler Stromverbrauch | 16W |
| Abmessung (mm) | 165x86x107 |
| Gewicht | ≤1600g |
| Betriebs-Temperatur | -40 °C ~ +60 °C |
| Vibrationsgröße | Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal |
| Optische Linse | |
| Optionales Objektiv | Kontinuierlicher Zoom: 37,5~750 mm/F4 Fester Zoom: 19 mm/F2;40 mm/F2;240mm/F2 |
Industrielle Anwendungen
Das Wärmebild-Infrarotkameramodul GAVIN1212 wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.
IR-Erkennungslösungen
Häufig gestellte Fragen
1. Anwendung von LWIR, MWIR/LWIR Zweifarben-gekühlter Infrarot-Detektor
In der Infrarot-Wärmebildtechnologie haben langwellige Wärmedetektoren eine starke Durchdringung durch staubige Atmosphären, werden nicht durch Sonnenreflexe und Lichtreflexionen gestört.Hervorragende Bildqualität kann in verschiedenen komplexen Umgebungen erzielt werden, wie z. B. bei Fahrzeugfahrten in der staubigen Atmosphäre, Schiffssegeln auf dem Wasser mit reflektierendem Licht und Flugzeugen, die durch die Wolke fliegen.
Der zweifarbige gekühlte Infrarotdetektor kombiniert die Vorteile der Mittelwellen- und Langwellenerkennung in einer gekühlten Infrarotdetektorbaugruppe, die gleichzeitig eine Hochleistungsbildgebung in den Duellwellenbändern durchführen kann, wodurch die Fehlalarmrate erheblich reduziert wird.Es kann zur Erkennung komplexer Hintergründe und zur Überwachung von sich schnell bewegenden Zielen verwendet werden.
