EYAS1212 Mega Pixel 1280x1024/12μm mit schneller Integration
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS1212 |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 1280x1024 | Pixelabstand | 12 μm |
|---|---|---|---|
| NETD | ≤ 20 mk | Spektralbereich | 3,7 ~ 4,8 μm MW |
| Größe | 149 x 58,5 x 71 mm | Bildrate | 1~100 Hz einstellbar |
| Hervorheben | Gekühlter IR-Kamerakern 12uM,EYAS1212 IR-Kamerakern |
||
Produkt-Beschreibung

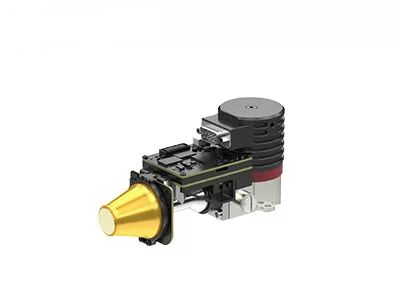

EYAS1212 Kühltemperaturkern
EYAS1212 Mega Pixel 1280x1024 / 12μM mit schneller Integration
Beschreibung des Produkts
EYAS1212 ist ein hochauflösendes analog-digital gekühltes Infrarotmodul auf Basis von 1280x1024-Formaten mit einem IR-FPA mit 12 μm Schallpegel.
Dieses AD-Modul umfasst ein Proximity-Board, das das FPA-Timing und die sensiblen Stromversorgungen bereitstellt.Die Kamera-Link-Schnittstelle liefert 16 Bit Rohdaten, was die Integration des Detektors in das System erheblich vereinfacht..
Daher erleichtert das EYAS1212 AD-Modul OEM-Kunden die Durchführung eines schnellen Annahme-Tests auf dem SensorMicro 1280x1024 / 12μm gekühlten Infrarotdetektor.eine schnelle Sekundärentwicklung von gekühlten Infrarotmodulen oder vollständigen Infrarot-Wärmekameras oder Systemen auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.
SensorMicro ist ein Anbieter von Infrarotdetektoren, Sensoren und OEM-Wärmekamera-Kernen.Wir haben professionelle After-Sales-Service-Team, um Kunden mit professionellen AntwortFür alle Fragen oder Probleme, kontaktieren Sie uns jederzeit, wir werden in der ersten Zeit für Sie zu beantworten.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS1212 |
| Leistung des IR-Detektors | |
| Entschließung | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kryo-Kühler | Für die Berechnung der Leistung |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Kühlzeit (25°C) | ≤ 6 Minuten |
| Optimales NETD (20°C) | ≤ 20mK |
| Betriebsmodus | |
| Bildrate | 1~100Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 9W |
| Abmessungen (mm) | 149 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 Mal je |
Industrieanwendungen
Das EYAS1212-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Vorteile der optischen Gasaufnahme
Zeitersparnis und Effizienz: Unterstützung der Echtzeitdetektion in großem Maßstab, schnelle Leckageortung, keine Unterbrechung der Produktion erforderlich.
Langstreckenerkennung: fern von gefährlichen und komplexen Gebieten, berührungsfreie und zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Mehrfunktionsprüfung: Es können verschiedene Gase erkannt werden, mit einer ausgezeichneten Ferntemperaturmessfunktion
2Arbeitsprinzip der optischen Gasbilder
Die optische Gasaufnahme ist eine Art Infrarot-Technologie, die unsichtbare Industriegase sehen kann.
Nach der Absorption der Infrarotstrahlung bei bestimmten Wellenlängen wird die Differenz zwischen der Infrarotstrahlung des Gases und der Hintergrundstrahlung verursacht.
Der Infrarotdetektor für die Gasleckage mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Infrarotabsorptionsspitzen des Gases.und kann das Gas in sichtbare Infrarotbilder umwandeln durch den Strahlungsunterschied zwischen Gas und Hintergrund.
