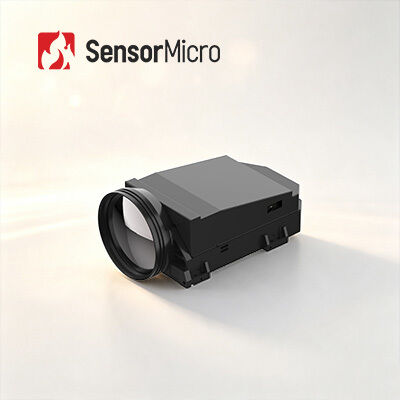

1280x1024 Auflösung 12μm Pixel Pitch Kühl-IR-Kamera-Modul für Fernüberwachung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | GAVIN GC1212MA |
| Min Bestellmenge | 1 Stück |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Hohe Auflösung | 1280x1024 | Pixelabstand | 12μm |
|---|---|---|---|
| Bildrate | 50Hz | NETD | 18 mK (F2/F4) |
| Größe | 149×58,5×80mm | Spektralbereich | 3,7–4,8 μm MW |
| Hervorheben | IR-gekühlter Kameramodul-Kern,1280x1024 Kameramodul-Kern,IR-gekühlte Kameramodule 12µm |
||
Produkt-Beschreibung
IR-gekühlte Kameramodule für Fernüberwachung 1280x1024 12μm
Produktübersicht
Das GAVIN GC1212MA hochauflösende Wärmekamera-Modul integriert einen großflächigen 1280x1024/12μm gekühlten MWIR-Detektor.Verschiedene Bildverarbeitungsalgorithmen sind eingebettet, um klare Infrarotbilder in völliger Dunkelheit oder bei schlechten Wetterbedingungen zu erzeugenEs kann Risiken und Bedrohungen in großer Entfernung erkennen und erkennen und gleichzeitig mehr Zieldetails in kurzer Entfernung darstellen.
Mit einer großen Auflösung von 1280x1024 kann es ein breiteres Sichtfeld realisieren und mehr Bilddetails liefern.Die reduzierte Pixelgröße von 12 μm bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Objektivfokus, um die gleiche Reichweite zu erreichenIdeal für Systemintegratoren, die kundenspezifische Anwendungen entwickeln.
Hauptmerkmale
- Megapixel-Auflösung, außergewöhnliche Bildqualität
- Mit 1280×1024/12μm mittelwellengekühltem Infrarotdetektor für scharfe, detaillierte Wärmebilder
- Integriert fortschrittliche Bildverarbeitungsalgorithmen, einschließlich DRC, 2D/3D-Rauschreduzierung und Edge Enhancement (EE) für eine überlegene Klarheit
- Hohe Zuverlässigkeit, überlegene Empfindlichkeit
- Die mittelwellengekühlte Wärmebildtechnologie gewährleistet eine hervorragende Anpassungsfähigkeit und Konsistenz
- Ausgezeichnete thermische Empfindlichkeit bei NETD bis 18mK
- Einfache Integration, flexible Konfiguration
- Unterstützt CameraLink-Schnittstelle mit RAW/YUV-Bilddaten-Ausgabe
- Mehrere optische Konfigurationen mit kontinuierlichem Zoom für verschiedene Anforderungen
Produktspezifikationen
| Modell | GAVIN GC1212MA |
|---|---|
| Entschließung | 1280 × 1024 |
| Pixelgröße | 12 μm |
| Kryo-Kühler | Einheit für die Bereitstellung |
| Spektralreaktion | 30,7 μm±0,2 μm·4,8 μm±0,2 μm |
| IR-Detektor NETD ((23°C) | 18mK ((F2/F4) |
| Bildrate | 50 Hz |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 × bis 8 × kontinuierlicher digitaler Zoom |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | DRC, 2D/3D Bildlärmreduzierung, EE |
| Standard-Außenschnittstelle | J30JZ 25-Pin HDMI-Dedicated Output-Schnittstelle |
| Analogvideo | PAL/NTSC |
| Digitales Video | Standard: DVP Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Ein-Modus-Optische Faser/Multi-Mode-Optische Faser |
| Synchronisierung | Standard: LV-TTL Option: RS422/LVDS |
| Kommunikation | Standard: USB2.0/LV-TTL Option: RS422/CAN/USB3.0/GigE |
| Stromversorgung | 24 V±4 V |
| Stetiger Stromverbrauch ((23°C) | ≤ 11 W |
| Kühlzeit ((23°C) | ≤8min |
| Größe ((mm) | 149 × 58,5 × 80 |
| Gewicht ((g) | ≤ 680 |
| Betriebstemperatur | -40°C bis +71°C |
| Vibrationen | Vibration: Hochgeschwindigkeitstransportintensität; Aufprall: Halb sinus Welle, 40g/11ms, 3 Achsen, 6 Richtungen, 3 Mal/Richtung |
| Optionen für Objektive | Festfokussierung: 19 mm/F2 Kontinuierlicher Zoom: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4 |
Industrieanwendungen
Das GAVIN GC1212MA thermische Infrarotkameramodul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.
IR-Erkennungslösungen
- Hohe Empfindlichkeit und hervorragende Leistung
- Weltweit führende Technologie in der Infrarotindustrie
- Verschiedene verfügbare Infrarotdetektoren - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
- Massenproduktion zur schnellen Lieferung - drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
Vorteile der optischen Gasbildgebung
- Zeitersparnis und Effizienz:Unterstützung der Echtzeitdetektion in großem Maßstab, schnelle Leckortung, keine Unterbrechung der Produktion erforderlich
- Langstreckenerkennung:Abseits von gefährlichen und komplexen Gebieten, berührungsfreie und zerstörungsfreie Prüfung ohne zusätzliche Strahlungsquelle
- Einfach zu analysieren:Intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
- Mehrzweckkontrolle:Es kann eine Vielzahl von Gasen erkannt werden, mit ausgezeichneter Ferntemperaturmessfunktion
Arbeitsprinzip der optischen Gasaufnahme
Die optische Gasbildaufnahme ist eine Art Infrarottechnologie, mit der unsichtbare Industriegase visualisiert werden können.Unterschiede in der Infrarotstrahlung zwischen dem Gas und dem HintergrundDer Infrarotdetektor zur Gasleckage mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Gas-Infrarot-Absorptionsspitzen.und kann das Gas in sichtbare Infrarotbilder umwandeln durch die Strahlungsdifferenz zwischen Gas und Hintergrund.
