MCT MWIR Infrarotdetektor Gekühltes Wärmemodul 640x512 15μM
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 640 x 512 / 15 μm | Netto | ≤20mK |
|---|---|---|---|
| Spektralbereich | 3,7 ~ 4,8 μm MW | Bildrate | 50Hz/100Hz |
| Größe | 125 x 92 x 67 mm | Gewicht | ≤650g |
| Markieren | MWIR-Detektor gekühltes Wärmemodul,MWIR-Infrarot-gekühltes Wärmemodul |
||
Produkt-Beschreibung

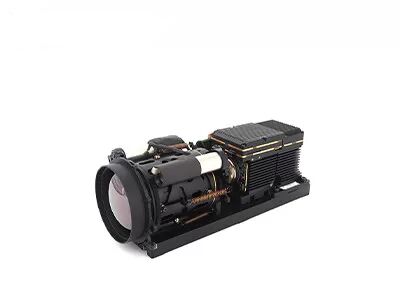

MCT MWIR Infrarotdetektor Gekühltes Wärmemodul 640x512 15μM
Produktbeschreibung
GAVIN615B ist ein gekühltes Mittelwellen-Wärmebildmodul, das von Global Sensor Technology (GST) entwickelt wurde.Es besteht aus einem 640 x 512 / 15 µm HgCdTe MWIR IR-Detektor mit RS046-Kryokühler, Hardwareelektronik und verschiedenen Bildverarbeitungsalgorithmen, die ebenfalls bereits eingebettet sind, um scharfe und klare Wärmebilder zu präsentieren.Es ist für einen Spektralbereich von 3,7 μm bis 4,8 μm MW wirksam.
Mit RS046-Kryokühler konfiguriert, ist der GAVIN615B sehr kompakt, misst 125 x 92 x 67 mm und wiegt weniger als 650 g.Der stabile Stromverbrauch beträgt nur 12 W.Mit der Cameralink-Schnittstelle nach Industriestandard können Wärmebildkameras oder Systemintegratoren ihre eigene komplette Kamera basierend auf dem Wärmebildmodul GAVIN615B einfach entwerfen oder integrieren.
Haupteigenschaften
- Hohe Empfindlichkeit, NETD ≤ 20 mK
- Langstreckenerkennung
- Einstellbare Bildrate
- Einfache Integration in das System
Produktspezifikationen
| Modell | GAVIN615B |
| Leistung des IR-Detektors | |
| Auflösung | 640 x 512 |
| Pixelabstand | 15 μm |
| Kryokühler | RS046 |
| Spektralbereich | 3,7 μm ~ 4,8 μm MW |
| Abkühlzeit (20°C) | ≤7min |
| NETT (20°C) | ≤20mK |
| Bildverarbeitung | |
| Bildrate | 50Hz/100Hz |
| Dimmmodus | Linear/Histogramm/Gemischt |
| Digitaler Zoom | ×1/×2/×4 |
| Bildrichtung | Horizontal/vertikal/diagonal spiegeln |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Externe Standardschnittstelle | J30JZ 25-polig |
| Analoges Video | KUMPEL |
| Digitales Video | 16-Bit-RAW/YUV: 16-Bit-DVP/Cameralink-Ausgang |
| Externe Synchronisierung | Frame External Sync: RS422-Pegel |
| Kommunikation | RS422, 115200 bps |
| Energieversorgung | 20~28VDC |
| Stabiler Stromverbrauch | 12W |
| Abmessung (mm) | 125×92×67 |
| Gewicht | ≤650g |
| Betriebs-Temperatur | -40 °C ~ +60 °C |
| Vibrationsgröße | Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal |
| Optische Linse | |
| Optionales Objektiv | Kontinuierlicher Zoom 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Industrielle Anwendungen
Das Wärmebild-Infrarotkameramodul GAVIN615B wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.
Über GST Infrarot
Häufig gestellte Fragen
1. Vorteile der optischen Gasbildgebung
Zeitsparend und effizient: Unterstützt groß angelegte Echtzeit-Erkennung, schnelle Leckortung, keine Notwendigkeit, die Produktion zu unterbrechen.
Long Range Detection: weg von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Temperaturfernmessfunktion
2. Arbeitsprinzip der optischen Gasbildgebung
Die optische Gasbildgebung ist eine Art Infrarottechnologie, die unsichtbare Industriegase sehen kann.
Nach dem Absorbieren von Infrarotstrahlung bei bestimmten Wellenlängen wird ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund verursacht.
Der Infrarotdetektor zur Erkennung von Gaslecks mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe der Infrarotabsorptionsspitze des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.
