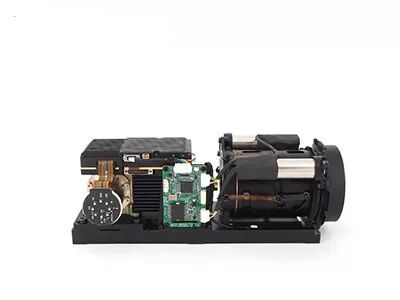

MCT MWIR gekühltes thermisches Modul 15 μm 640 x 512 für Multi-Sensor-Nutzlast

  • MCT MWIR Cooled Thermal Module 15μm 640x512 for Multi Sensor Payload
  • MCT MWIR Cooled Thermal Module 15μm 640x512 for Multi Sensor Payload
  • MCT MWIR Cooled Thermal Module 15μm 640x512 for Multi Sensor Payload
  • MCT MWIR Cooled Thermal Module 15μm 640x512 for Multi Sensor Payload
Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN615B
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Größe 125 x 92 x 67 mm Gewicht ≤650g
Auflösung 640 x 512 / 15 μm Netto ≤20mK
Spektralbereich 3,7 ~ 4,8 μm MW Bildrate 50Hz/100Hz
Hervorheben

Gekühltes MWIR-Wärmemodul 15 µm

,

640 x 512 MCT-gekühltes Wärmemodul
Hinterlass eine Nachricht
Produkt-Beschreibung

640x512 / 15μm MCT MWIR gekühltes Wärmemodul für Nutzlast mit mehreren Sensoren

Produktbeschreibung



GAVIN615B ist ein gekühltes Mittelwellen-Wärmebildmodul, das von Global Sensor Technology (GST) entwickelt wurde.Es besteht aus einem 640 x 512 / 15 µm HgCdTe MWIR IR-Detektor mit RS046-Kryokühler, Hardwareelektronik und verschiedenen Bildverarbeitungsalgorithmen, die ebenfalls bereits eingebettet sind, um scharfe und klare Wärmebilder zu präsentieren.



Mit RS046-Kryokühler konfiguriert, ist der GAVIN615B sehr kompakt, misst 125 x 92 x 67 mm und wiegt weniger als 650 g.Der stabile Stromverbrauch beträgt nur 12 W.Mit der Cameralink-Schnittstelle nach Industriestandard können Wärmebildkameras oder Systemintegratoren ihre eigene komplette Kamera basierend auf dem Wärmebildmodul GAVIN615B einfach entwerfen oder integrieren.



Haupteigenschaften



- Hohe Empfindlichkeit, NETD ≤ 20 mK

- Langstreckenerkennung

- Einstellbare Bildrate

- Einfache Integration in das System



Produktspezifikationen



Modell GAVIN615B
Leistung des IR-Detektors
Auflösung 640 x 512
Pixelabstand 15 μm
Kryokühler RS046
Spektralbereich 3,7 μm ~ 4,8 μm MW
Abkühlzeit (20°C) ≤7min
NETT (20°C) ≤20mK
Bildverarbeitung
Bildrate 50Hz/100Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom ×1/×2/×4
Bildrichtung Horizontal/vertikal/diagonal spiegeln
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Externe Standardschnittstelle J30JZ 25-polig
Analoges Video KUMPEL
Digitales Video 16-Bit-RAW/YUV: 16-Bit-DVP/Cameralink-Ausgang
Externe Synchronisierung Frame External Sync: RS422-Pegel
Kommunikation RS422, 115200 bps
Energieversorgung 20~28VDC
Stabiler Stromverbrauch 12W
Abmessung (mm) 125×92×67
Gewicht ≤650g
Betriebs-Temperatur -40 °C ~ +60 °C
Vibrationsgröße Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB
Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal
Optische Linse
Optionales Objektiv Kontinuierlicher Zoom
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Industrielle Anwendungen



Das Wärmebild-Infrarotkameramodul GAVIN615B wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.



MCT MWIR gekühltes thermisches Modul 15 μm 640 x 512 für Multi-Sensor-Nutzlast 0



GSTiR-Meilenstein



MCT MWIR gekühltes thermisches Modul 15 μm 640 x 512 für Multi-Sensor-Nutzlast 1

Häufig gestellte Fragen



1. Vorteile der optischen Gasbildgebung

Zeitsparend und effizient: Unterstützt groß angelegte Echtzeit-Erkennung, schnelle Leckortung, keine Notwendigkeit, die Produktion zu unterbrechen.
Long Range Detection: weg von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Temperaturfernmessfunktion



2. Arbeitsprinzip der optischen Gasbildgebung

Die optische Gasbildgebung ist eine Art Infrarottechnologie, die unsichtbare Industriegase sehen kann.

Nach dem Absorbieren von Infrarotstrahlung bei bestimmten Wellenlängen wird ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund verursacht.

Der Infrarotdetektor zur Erkennung von Gaslecks mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe der Infrarotabsorptionsspitze des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.
