Gekühlter LWIR-Infrarotdetektor, integriert in EO-IR-Systeme, Auflösung 640 x 512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615S LWIR
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512 Pixelabstand 15μm
Stabiler Stromverbrauch ＜8W Hohe Empfindlichkeit NETD ≤ 25 mK
Spektralbereich 3,7~4,8 μm (MW); 7,7~9,5 (LW) Größe 142 x 58,5 x 71 mm
Hervorheben

EO IR Systems LWIR-Infrarotdetektor

,

C615S LWIR-gekühlter Infrarotdetektor

,

Infrarotdetektoren mit 640 x 512 Auflösung
Hinterlass eine Nachricht
Produkt-Beschreibung

Kühlter 640x512 / 15μm LWIR-Infrarotdetektor in EO-IR-Systeme integriert

Beschreibung des Produkts


C615S LWIR integrierte Dewar-Kühlgerät ist einer der von SensorMicro entwickelten T2SL-gekühlten Infrarotdetektoren.Integrierte Detektorkühlermontage (IDCA), entwickelt für Hochleistungswellenbanden mit 7,7 bis 9,5 μm Langwellen-Infrarot (LWIR).


Mit einer Auflösung von 640x512 und einer reduzierten Pixelhöhe von bis zu 15 μm bietet die integrierte Dewar-Kühleranlage C615S LWIR ein klares Bild und eine überlegene Leistung.hoher Quantenwirkungsgrad, hohe Bildrate, hohe Empfindlichkeit, geringer Lärm, beste Nicht-Einheitlichkeit usw.


Als LWIR-Detektor hat er unter Sand- oder Staubbedingungen eine hohe Leistungsfähigkeit und wird nicht von Sonnenlichtflimmern oder hochtemperaturartigen Flammen beeinflusst.


Hauptmerkmale


- Auflösung: 640x512

- Pixel Pitch: 15 μm

- Hohe Empfindlichkeit

- Gute Bildwirkung

- Niedriger Lärm

- Stabile Leistung

- Ausgezeichnete Ungleichheit


Produktspezifikationen


Modell C615S LWIR
Material T2SL
Entschließung 640x512
Pixel Pitch 15um
Spektralbereich 70,7 μm ≈ 9,5 μm LW
Betriebsmodus Schnappschuss; ITR & Interlace Binning Integration Mode; Windows-Modus; Anti-Blooming
Ladekapazität Ich bin nicht derjenige.
Verknüpfung: 24.44Me-/13.33Me-
Dynamischer Bereich ITR: ≥ 76 dB
Verknüpfungsbelag: ≥ 77 dB
Ausgangskanal 4■ bis zu 22,5 Mpiksel/s pro Ausgang
Netto-Datenbank ≤ 30mK ((F2 ITR)
≤ 25mK ((F2 Verzahnung)
Effektive Pixelrate ≥ 99,5%
Nicht einheitliche Reaktion ≤ 8%
Kühlertyp Einheit für die Bereitstellung
Stetiger Stromverbrauch < 8 W
Maximaler Stromverbrauch < 17 W
Stromversorgung 24 V Gleichstrom
Abkühlzeit < 5min30s
Gewicht ≤ 600 g
Abmessungen (mm) 148 x 58,5 x 71
Betriebstemperatur -45 °C ~ +71 °C


Industrieanwendungen


Der C615S LWIR-gekühlte IR-Detektor wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. weit verbreitet.

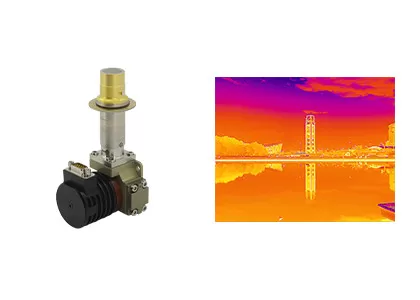

Gekühlter LWIR-Infrarotdetektor, integriert in EO-IR-Systeme, Auflösung 640 x 512 0


Personalisierter Service



Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen

Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden

Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen


Häufig gestellte Fragen


1. Vorteile der optischen Gasbildgebung

Zeitersparnis und Effizienz: Unterstützung der Echtzeitdetektion in großem Maßstab, schnelle Leckageortung, keine Unterbrechung der Produktion erforderlich.
Langstreckenerkennung: fern von gefährlichen und komplexen Gebieten, berührungsfreie und zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Mehrfunktionsprüfung: Es können verschiedene Gase erkannt werden, mit einer ausgezeichneten Ferntemperaturmessfunktion

2.Arbeitsprinzip der optischen Gasaufnahme

Die optische Gasaufnahme ist eine Art Infrarot-Technologie, die unsichtbare Industriegase sehen kann.

Nach der Absorption der Infrarotstrahlung bei bestimmten Wellenlängen wird die Differenz zwischen der Infrarotstrahlung des Gases und der Hintergrundstrahlung verursacht.

Der Infrarotdetektor für die Gasleckage mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Infrarotabsorptionsspitzen des Gases.und kann das Gas in sichtbare Infrarotbilder umwandeln durch den Strahlungsunterschied zwischen Gas und Hintergrund.
