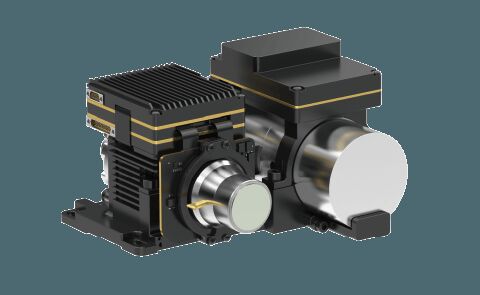

320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection

  • 320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAS330
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 320 x 256 / 30 μm Spektralbereich 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
NETD ≤15mK Bildrate 30Hz
Produktgröße 155 x 67 x 80 mm Produktgewicht ≤900g
Hervorheben

30 μm gekühltes Infrarotkameramodul

,

320x256 Kühl-Infrarot-Kamera-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
GAS330 für Gasleckage-Erkennung


320x256 / 30μm GAS330 Gekühltes Infrarot-Kameramodul für die berührungslose Gasleckage-Erkennung


Produktbeschreibung


GAS330 ist ein gekühltes Infrarot-Wärmebildmodul, das speziell für die Gasleckage-Erkennung entwickelt wurde. Es verwendet einen gekühlten 320x256 / 30μm MWIR-Infrarotdetektor. Es nutzt die spektrale Wellenlängenfiltertechnologie, um die unsichtbaren VOCs (flüchtige organische Verbindungen) sichtbar zu machen, die mit bloßem Auge nicht gesehen werden können.


Die GAS330 Infrarot-Gasleckage-Erkennungskamera ist speziell für die Erkennung kleinster Emissionen von Industriegasen konzipiert. Ihre hohe Empfindlichkeit eignet sich für die Erkennung von Szenen mit geringer Gaskonzentration und langsamer Gasflussrate. Inspektoren können das Gas finden, das die Umwelt verschmutzt oder für das Personal gefährlich ist, und rechtzeitig profitable Gasverluste vermeiden.


Die Echtzeit-Berührungsmessung hilft Inspektoren auch bei der Erkennung von Gaslecks in gefährlichen oder schwer zugänglichen Bereichen, um die Sicherheit des Inspektionspersonals zu gewährleisten. Es hat einen großen Anwendungswert in der Sicherheitsproduktion, der Umweltüberwachung und der Kosteneinsparung.


Hauptmerkmale


- Auflösung: 320x256

- Pixelabstand: 30µm

- NETD≤15mK, hohe Empfindlichkeit

- Spektralbereich: 3,2µm±0,1µm~3,5µm±0,1µm

- Wellenlänge an unterschiedliche Anforderungen anpassbar

- Einfache Integration mit DVP/CameraLink-Schnittstelle


Produktspezifikationen


Modell GAS330
IR-Detektorleistung
Auflösung 320x256
Pixelabstand 30μm
Kryokühler RS058
Spektralbereich 3,2μm±0,1µm~3,5µm±0,1µm MW
Abkühlzeit (20°C) ≤8min
NETD (20°C) ≤15mK
Bildverarbeitung
Bildrate 30Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitalzoom ×1/×2/×4
Bildrichtung Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Standard-Externe Schnittstelle J30JZ 25-polig
Analogvideo PAL
Digitalvideo 16-Bit RAW/YUV: 16-Bit DVP/Cameralink-Ausgang
Externer Sync Frame External Sync: RS422 Level
Kommunikation RS422, 115200bps
Stromversorgung 20~28VDC
Stabiler Stromverbrauch 12W
Abmessungen (mm) 155×67×80
Gewicht ≤900g
Betriebstemperatur -40°C ~ +60°C
Vibrationsstärke Vibration: GJB Fahrzeugmontierter Hochgeschwindigkeitstransport
Schock: Halbsinuswelle, 40g 11 ms, 3 Achsen 6 Richtungen 3 Mal jeweils
Optische Linse
Optionale Linse Festzoom: 23mm/F1.5; 55mm/F1.5


Industrielle Anwendungen


Die GAS330 Gasleckage-Erkennungswärmebildkamera wird zur Visualisierung der unsichtbaren VOCs (flüchtige organische Verbindungen) und zur Erkennung von Gaslecks wie z. B.: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Oktan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw. verwendet.


Unsere Produktlinie


320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection 0


FAQs


1. Vorteile der optischen Gasbildgebung

Zeitsparend & Effizient: Unterstützung der groß angelegten Echtzeit-Erkennung, schnelle Leckageortung, keine Unterbrechung der Produktion erforderlich.
Langstreckenerkennung: weg von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfache Analyse: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Fernmessfunktion

2. Funktionsprinzip der optischen Gasbildgebung

Die optische Gasbildgebung ist eine Art von Infrarottechnologie, mit der unsichtbare Industriegase sichtbar gemacht werden können.

Nachdem Infrarotstrahlung bei bestimmten Wellenlängen absorbiert wurde, entsteht eine Infrarotstrahlungsdifferenz zwischen dem Gas und dem Hintergrund.

Der Infrarotdetektor zur Gasleckage-Erkennung mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Infrarotabsorptionspeaks des Gases und kann das Gas durch die Strahlungsdifferenz zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.

3. Thermische Empfindlichkeit


Ein kleineres NETD garantiert eine empfindlichere Erkennung. Infrarotdetektoren und Wärmebildmodule bieten einen Gasverbesserungsalgorithmus für eine subtilere Leckageerkennung.
