Gekühlter MWIR-Wärmebildsensor 320 x 256 mit Rotations-Stirling-Kühler
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Gas-Lecksuche | Cryo-Kühlvorrichtung | RS058/RS058I/LS734 |
|---|---|---|---|
| Detektor-Entschließung | 320x256 | Pixel-Größe | 30μm |
| NETD | ≤15mK | Spektralbereich | 3.2±0.1~3.5±0.1μm |
| Hervorheben | Rotations-Stirling-Kühler-Wärmebildsensor,gekühlter MWIR-Wärmebildsensor |
||
Produkt-Beschreibung

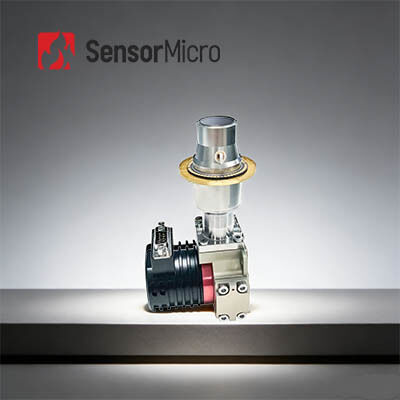

320 x 256 30 μM MWIR-gekühlter Wärmebildsensor zur Visualisierung von Gaslecks
Produktbeschreibung
Der gekühlte Infrarotdetektor C330M-G wurde speziell für die Erkennung von VOC-Gaslecks mit der Funktion entwickelt, Infrarotstrahlung des Ziels mit einer Wellenlänge von 3,2 bis 3,5 μm in ein elektrisches Signal umzuwandeln.Seine externe mechanische Schnittstelle, optische Schnittstelle und elektronische Schnittstelle werden gemeinsam verwendet und können erweitert werden.C330M-G kann in großem Umfang zur Überwachung der atmosphärischen Umgebung und zur Erkennung von Gaslecks, zur Schadstoffentladung und zur Erkennung chemischer Gase in petrochemischen Anlagen und Raffinerien eingesetzt werden.
Haupteigenschaften
Optische Gasbildgebung
• Berührungslose Erkennung über große Reichweiten
• Hocheffiziente, sichere und breite Palette der Gaslecksuche
Hohe Empfindlichkeit
• Hochempfindlicher gekühlter Infrarot-Detektor, sehr effizient bei der Anwendung bei niedriger Gaskonzentration und langsamem Gasfluss
• Effektive Lecksuche umfasst Alkane, Alkene, Alkohole, Benzole, Ketone und andere Gase
Entwickelt für die Anforderungen der Benutzer
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
• Verschiedene Kryokühler für geringes Gewicht, geringen Stromverbrauch, lange Lebensdauer und hohe Zuverlässigkeit erhältlich
• Anpassbarer Spektralbereich: 3μm~5μm MWIR (für mehr Gaserkennungstypen: CO, CO2 usw.)
Produktspezifikationen
| Modell | C330M-G | ||
| Sensibles Material | HgCdTe/MCT | ||
| Auflösung | 320×256 | ||
| Pixel Größe | 30 μm | ||
| Spektralbereich | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (anpassbarer Bereich: 3 μm ~ 5 μm) | ||
| Arbeitsmodus | Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen | ||
| Ladekapazität | 36Me-/12Me- | ||
| Dynamikbereich | ≥80dB | ||
| Anzahl der Ausgabe | 1 oder 4;Bis zu 6,6 MHz/pro Ausgang | ||
| Typisch NETD | 10mK (F1.5) | ||
| Effektive Pixelrate | ≥99,5 % | ||
| Reaktion Ungleichmäßigkeit | ≤8% | ||
| Kryokühler | RS058 | RS058I | LS734 |
| Kühlertyp | Integrierter Rotations-Stirling-Kühler | Integrierter Rotations-Stirling-Kühler | Linearer Rotations-Stirling-Kühler |
| Stabiler Stromverbrauch | ≤7W | ≤7W | ≤10W |
| max.Energieverbrauch | ≤15W | ≤15W | ≤45W |
| Energieversorgung | 24 V Gleichstrom | 12 V Gleichstrom | 24 V Gleichstrom |
| Kühlzeit | ≤6min30s | ≤7min | ≤5min |
| Größe (mm) | 142 x 58,5 x 71 | 142 × 58,5 × 71 | Kompressor Φ46×122 Dewar Φ40×114 |
| Gewicht | ≤600g | ≤600g | ≤1,2 kg |
| Arbeitstemperatur | -45 °C ~ +71 °C | ||
Industrielle Anwendungen
Der gekühlte MWIR-Wärmebilddetektor C330M-G zur Gaslecksuche wird für Kunden mit starken Entwicklungsfähigkeiten eingesetzt.Durch die Integration dieses gekühlten Thermosensors können die unsichtbaren VOCs (flüchtige organische Verbindungen) erkannt und visualisiert werden, sodass weitere Schäden vermieden werden können.Zu diesen Gasen gehören beispielsweise: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.
Ausstellungen
Häufig gestellte Fragen
1.Wie funktioniert ein ungekühltes Focal-Plane-Array-Mikrobolometer?
Unter Verwendung des Prinzips des Infrarotstrahlungswärmeeffekts wandelt der ungekühlte Infrarotdetektor Infrarotstrahlungsenergie mit Infrarotabsorptionsmaterial in Wärmeenergie um, so dass die Temperatur des empfindlichen Materials ansteigt.Dann ändert sich ein bestimmter physikalischer Parameter des empfindlichen Materials entsprechend und wird in ein elektrisches Signal oder ein sichtbares Lichtsignal durch einen bestimmten Umwandlungsmechanismus umgewandelt, der dafür ausgelegt ist, die Erfassung des Objekts zu realisieren.
2. Was ist der Vorteil eines ungekühlten Infrarotdetektors?
Der ungekühlte Infrarot-Brennebenendetektor benötigt kein IDCA-Gerät (Integrated Dewar Cooler Assembly) und kann bei Raumtemperatur arbeiten.Es hat die Vorteile eines schnellen Starts, eines geringen Stromverbrauchs, einer geringen Größe, eines geringen Gewichts, einer langen Lebensdauer, niedriger Kosten und so weiter.Obwohl die Empfindlichkeit von ungekühlten Infrarot-Brennebenendetektoren nicht so gut ist wie die von gekühlten Infrarotdetektoren, war sein Preis-Leistungs-Verhältnis nach Jahren der Entwicklung offensichtlich besser als der gekühlte Detektor, der eine breitere Anwendungsperspektive hat.
