Kühlter MWIR-Infrarot-Wärmebilddetektor mit 320x256/30μm für die Durchdringung von Flammen bei hoher Temperatur

  • Cooled MWIR Infrared Thermal Imaging Detector with 320x256/30μm for High Temperature Flame Penetration
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung RoHS; Reach
Modellnummer LFD330Z5
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Spektralbereich 3,8 ± 0,1 ~ 4,1 ± 0,1 μm Funktion Gaslecksuche
Größe (mm) 142×58,5×71 Auflösung des Detektors 320 x 256
Pixelgröße 30μm NETD 20mK (F3)
Hervorheben

Rotations-Stirling-Kühler-Wärmebildsensor

,

gekühlter MWIR-Wärmebildsensor
Hinterlass eine Nachricht
Produkt-Beschreibung

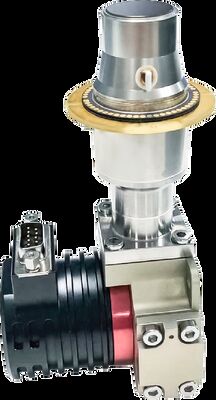

Gekühlter MWIR-Infrarot-Wärmebilddetektor 320x256/30μm
Dieser Detektor wurde für die Beobachtung bei hohen Temperaturen in Flammenumgebungen entwickelt und wandelt 3,8~4,1μm Infrarotstrahlung in elektrische Signale für eine präzise Wärmebildgebung um.
Produktübersicht
In industriellen Umgebungen wie der Metallurgie und in petrochemischen Anlagen stoßen herkömmliche Detektionsmethoden in Bereichen mit hohen Temperaturen und starken Flammenstörungen an ihre Grenzen. Der Infrarotdetektor LFD330Z5 überwindet diese Herausforderungen mit speziellen Flammenpenetrationseigenschaften.
Hauptanwendungen
Temperaturüberwachung in petrochemischen Anlagen und Raffinerien, die eine genaue Abbildung von Hochtemperatur-Oberflächen wie Öfen, Ofenwänden und Heizöfen ermöglicht.
Hauptmerkmale
  • Optische Gasbildgebung: Langstrecken-Berührungslose Detektion mit effizienter, sicherer Weitbereichsabdeckung
  • Hohe Empfindlichkeit: Gekühlte Infrarotdetektortechnologie für präzise Temperaturmessung
  • Hohe Zuverlässigkeit & einfache Integration: Unterstützt verschiedene Schnittstellen und RAW/YUV-Bildausgabe
  • Breite Anwendungsszenarien: Geeignet für die Integration in Handheld-, Mobil- oder Festplattformen
Technische Daten
Detektormodell LFD330Z5
Auflösung 320×256
Pixelgröße 30μm
Spektralbereich 3.8±0.1μm～4.1±0.1μm
Typisches NETD 20mK (F3)
Abkühlzeit (23℃) ≤7min@12V
Stromverbrauch (23℃) ≤15W@12V (Spitze)
≤7W@12V (Stabil)
Größe (mm) 142×58.5×71
Gewicht (g) ≤600
Betriebstemperatur -45℃～+71℃
Lagertemperatur -55℃～+71℃
MTTF ≥10000h
Industrielle Anwendungen
Der gekühlte MWIR-Wärmebilddetektor LFD330Z5 wurde für Kunden mit starken Entwicklungskapazitäten entwickelt. Er ermöglicht die schnelle Erkennung von Hochtemperatur-Oberflächen in anspruchsvollen industriellen Umgebungen, wodurch die Inspektionseffizienz erheblich verbessert und gleichzeitig die Betriebsrisiken reduziert werden.
Kerntechnologie
SensorMicro ist eines der frühesten Unternehmen in China, das antimonidbasierte Typ-II-Superlattice (T2SL)-gekühlte Infrarotdetektoren erforscht und die heimische Massenproduktion und technische Anwendungen vorantreibt.
Technologieführerschaft
Führende SWaP³-Technologieentwicklung mit fortschrittlichen Fähigkeiten in großformatigen Arrays, kleinen Pixeln, Hochtemperaturbetrieb, Miniaturisierung, hoher Leistung und geringem Stromverbrauch.
Komplette Lieferkette
Integrierte Technologie von Chipdesign und Kühlerherstellung bis hin zu Hochvakuumverpackung gewährleistet eine stabile Versorgung, zuverlässige Qualität und erhebliche Kostenvorteile.
Häufig gestellte Fragen
Wie funktioniert ein ungekühlter Focal-Plane-Array-Mikrobolometer?
Unter Verwendung des Prinzips des infraroten Strahlungswärmeeffekts wandeln ungekühlte Infrarotdetektoren Infrarotstrahlungsenergie durch Infrarotabsorptionsmaterial in Wärmeenergie um. Diese Temperaturänderung verändert die physikalischen Parameter des empfindlichen Materials, die dann in elektrische Signale zur Objekterkennung umgewandelt werden.
Was ist der Vorteil eines ungekühlten Infrarotdetektors?
Ungekühlte Infrarot-Focal-Plane-Detektoren arbeiten bei Raumtemperatur ohne Integrated Dewar Cooler Assembly (IDCA)-Geräte. Sie bieten schnellen Start, geringen Stromverbrauch, kompakte Größe, geringes Gewicht, lange Lebensdauer und geringere Kosten. Obwohl die Empfindlichkeit geringer ist als bei gekühlten Detektoren, macht ihr Kosten-Leistungs-Verhältnis sie für breitere Anwendungen geeignet.
