640×512 Auflösung ungekühlte Wärmebildkamera-Modul mit ±0,5℃ Genauigkeit und 8µm Pixelabstand für Körpertemperatur-Screening

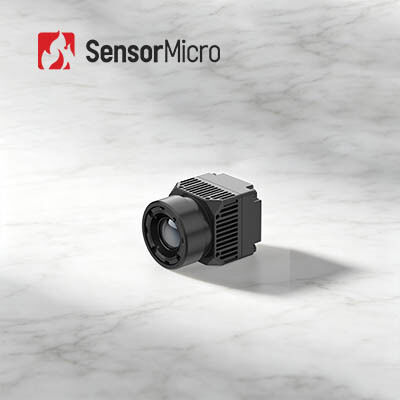

  • 640×512 Resolution Uncooled Thermal Camera Module with ±0.5℃ Accuracy and 8μm Pixel Pitch for Body Temperature Screening
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iHA608W
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640 × 512 Stromverbrauch 0.6W
Spektralbereich 8~14μm Pixelabstand 8μm
Typisches NETD ≤30mK Bildrate 25Hz
Hervorheben

Wärmebildkamera-Modul 384x288

,

Ungekühltes Wärmebildkamera-Modul 17µm

,

Körpertemperatur-Screening Ungekühltes Wärmebildkamera
Hinterlass eine Nachricht
Produkt-Beschreibung
Körpertemperatur-Screening ungekühlte Wärmebildkamera-Modul 640×512/8µm
Produktübersicht

Das iHA608W Wärmemodul wurde speziell für die Körpertemperaturmessung und medizinische Diagnose entwickelt. Diese fortschrittliche Wärmebildlösung erfasst Temperaturdaten und Wärmeausbreitung, um eine strahlungsfreie, nicht-invasive Früherkennung von Krankheiten und eine Fern- und großflächige Körpertemperaturmessung zu ermöglichen.

Das Modul integriert einen ApexCore 640×512/8µm Infrarotdetektor, eine präzise optische Linse und ein umfassendes SDK für Temperaturmessungen mit einer Genauigkeit von bis zu ±0,5°C.

Hauptmerkmale
  • Präzise Messung, detaillierte Wärmebildgebung - Speziell für die berührungslose Körpertemperaturmessung mit einer Genauigkeit von bis zu ±0,5°C entwickelt. Medizinische optische Linse und dedizierte medizinische Bildverarbeitungsalgorithmen liefern klare Bilder.
  • Kompaktes Design, leichte Integration - Angetrieben von einem 8µm ApexCore Infrarotdetektor mit kleinem Pixelabstand für eine kompakte Bauform. Abmessungen von nur 21×21×31,5 mm und ein Gewicht von nur 25±2 g, ideal für die Integration in kompakte Geräte.
  • Schnelle Integration, einfache Entwicklung - Standardisierte Type-C + USB 2.0 Schnittstellen für eine optimierte Systemintegration. Bietet Windows, Android und Linux SDKs zur Senkung der Entwicklungshürden.
Produktspezifikationen
Modell iHA608W
IR-Detektor-Indikatoren
Sensitives Material VOx
Auflösung 640×512
Pixelgröße 8µm
Spektrale Empfindlichkeit 8µm ~ 14µm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25Hz
Startzeit ≤6s
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige Medizinisch/Pseudo-Farbe
PC-Software
Computer-Software Modulsteuerung & Videowiedergabe
Temperaturmessung
Betriebstemperatur 10°C~+50°C
Temperaturmessbereich 32°C~+42°C
Temperaturmessgenauigkeit ≤±0,5°C (nach 2 Minuten Aufwärmzeit, Umgebung 23±3°C, Ziel 32-42°C)
Messabstand 0,5m-5 m; unterstützt Mehrdistanz-Temperaturmessung über SDK
SDK Unterstützt Windows/Android/Linux SDK, ermöglicht Video-Stream-Analyse, Modulsteuerung, umfassende Array-Temperaturmessung, Temperatur-Imaging, Temperatureinstellungsfenster, multiple Integration
Elektrisch
Standard-Außenschnittstelle USB(TYPE-C)
Kommunikationsschnittstelle USB
Digitale Videoschnittstelle USB2.0
Versorgungsspannung 5V±0,5
Typischer Stromverbrauch 0,6W
Optische Linse
Brennweite 4mm
Linsentyp Festfokus-Athermal
F/# 1
Sichtfeld (H×V) 69,2°×55,4°
Mechanisch
Größe (inkl. Linse) 21mm×21mm×31,5mm (inkl. 4mm Linse)
Gewicht (inkl. Linse) 25g±2 (inkl. 4mm Linse)
Umweltanpassungsfähigkeit
Betriebstemperatur -10°C~+50°C
Lagertemperatur -45°C~+85°C
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration 5,35grms, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung, 3 Achsen, 6 Richtungen
ESD 6kV Kontaktentladung; 8kV Luftentladung
Zertifizierung
Umweltzertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Das iHA608W Wärmemodul wird voraussichtlich in den Bereichen Krankheits-Screening, Physiotherapie nach Traditioneller Chinesischer Medizin, Gesundheitschecks, Rehabilitation und verwandten medizinischen Anwendungen weit verbreitet sein.

Produktionskapazität
Eigene Infrarotdetektortechnologien
  • 8-Zoll 0,11µm VOx ungekühlte Infrarotdetektoren
  • 8-Zoll 0,5µm MCT gekühlte Infrarotdetektoren
  • 8-Zoll 0,5µm T2SL gekühlte Infrarotdetektoren
Produktionskapazität & Vorteile
  • 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
  • 30.000 m² Halbleiterfertigungsanlage
  • 20.000 m² Reinraumfläche
Häufig gestellte Fragen
Wie wählt man die richtige Auflösung für einen Infrarotdetektor?
Dies hängt von den tatsächlichen Bedürfnissen und Anwendungen Ihrer Produkte ab, und der Preis ist ebenfalls ein zu berücksichtigender Faktor. Wenn die Anforderungen an die Bildqualität nicht hoch sind, können Sie Infrarotdetektoren mit geringerer Auflösung wie 120x90, 256x192 oder 400x300 wählen. Wenn Sie sehr klare Bilder für spezielle Zwecke wie die Fernüberwachung benötigen, können Sie hochauflösende Infrarotdetektoren von 1280x1024 wählen.
Wie wählt man die richtige Pseudofarbe für die Wärmebildgebung?
  • Grauweiß eignet sich besser für Ziele mit kleinen Temperaturunterschieden
  • Rot und Blau eignen sich besser für Szenen, in denen Problemstellen identifiziert werden müssen
  • Eisenrot ist die Standardfarbpalette für die Energieindustrie
Hinweis: Die thermische Temperaturmessung bleibt unabhängig von der gewählten Farbpalette unverändert.
Wie wählt man eine geeignete Infrarot-Wärmebildkamera-Linse?
  • Standardlinse - Geeignet für normale Ziele in angemessenen Entfernungen
  • Teleobjektiv - Geeignet für relativ kleine Ziele, die aus großer Entfernung betrachtet werden müssen
  • Weitwinkelobjektiv - Besser geeignet, um mehr Details von Objekten in geringer Entfernung zu sehen
  • Makroobjektiv - Zum Betrachten sehr kleiner Ziele in geringer Entfernung, wie z. B. Chip-Schaltungen
