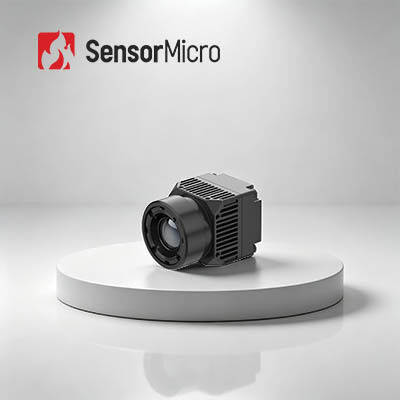

Infrarotkamera-Kern für medizinische Wärmebilder mit 640x512 Auflösung und 8μm Pixel Pitch für eine Genauigkeit von ±0,5 °C
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | RoHS2.0; Reach |
| Modellnummer | iHA608W |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.6W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 8μm |
| Typisches NETD | ≤30mK | Bildrate | 25Hz |
| Hervorheben | Medizinische Wärmebildgebungs-Infrarotkamera-Kern,Infrarotkamera-Kern 384x288,medizinischer Kern der Wärmekamera-17um |
||
Produkt-Beschreibung
Infrarotkamera für medizinische Wärmebilder 640x512 8μm
Produktübersicht
Der iHA608W ist mit dem ApexCore 640×512/8μm Infrarotdetektor ausgestattet und ist ein spezialisierter thermischer Kern, der für die berührungslose Körpertemperaturmessung mit einer Genauigkeit von ± 0,5 °C entwickelt wurde.Medizinische Algorithmen liefern detaillierte Wärmebilder und zuverlässige TemperaturdatenDas 8-μm-Pixel-Design ermöglicht eine kompakte und leichte Struktur.
Hauptmerkmale
- Präzise Temperaturmessung ohne Berührung bis ± 0,5 °C, medizinische Linsen und Algorithmen für scharfe Wärmebilder
- Kompakte 21×21×31,5 mm große, 25±2 g schwere Maschine dank 8-μm ApexCore Infrarotdetektor
- Typ-C- und USB2.0-Schnittstellen; SDK-Unterstützung für Windows, Android und Linux für schnelle Entwicklung
Produktspezifikationen
| Modell | iHA608W |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 640 × 512 |
| Pixelgröße | 8 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25 Hz |
| Startzeit | ≤ 6 Sekunden |
| Digitales Video | RAW/YUV/TMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | Medizinische/Pseudofarbe |
| PC-Software | |
| Computersoftware | Modulsteuerung und Videoanzeige |
| Temperaturmessung | |
| Betriebstemperatur | 10°C bis +50°C |
| Temperaturmessbereich | 32°C bis + 42°C |
| Temperaturmessgenauigkeit | ≤ ±0,5°C (nach 2 Minuten Aufwärmen, Umgebung 23±3°C, Ziel 32-42°C) |
| Messdistanz | 0.5m-5m; unterstützt die Temperaturmessung über mehrere Entfernungen per SDK |
| SDK | Unterstützung von Windows/Android/Linux SDK, Realisierung von Video-Stream-Analysen, Modulsteuerung, umfassende Temperaturmessung, Temperaturbildgebung, Temperaturfenster-Einstellung, mehrfache Integration |
| Elektrotechnik | |
| Standard-Außenschnittstelle | USB (TYPE-C) |
| Kommunikationsoberfläche | USB-Stick |
| Digitale Videooberfläche | USB2.0 |
| Versorgungsspannung | 5V±0.5 |
| Typischer Stromverbrauch | 0.6W |
| Optische Linsen | |
| Fokuslänge | 4 mm |
| Art der Linse | Festfokus Athermal |
| - Ich weiß nicht. | 1 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | 690,2° × 55,4° |
| Mechanische | |
| Größe (einschließlich Linse) | 21 mm × 21 mm × 31,5 mm (einschließlich 4 mm-Objektiv) |
| Gewicht (einschließlich Linse) | 25 g±2 (einschließlich 4 mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -10°C bis +50°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35 Gramm, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40g/11ms, Aufprallrichtung, 3 Achsen, 6 Richtungen |
| ESD | 6 kV Kontaktentladung; 8 kV Luftentladung |
| Zertifizierung | |
| Umweltzertifizierung | Einheitliche Sicherheitsnormen |
Industrieanwendungen
Es wird erwartet, dass das iHA608W Thermalmodul in den Bereichen Krankheitsuntersuchung, Physiotherapie der traditionellen chinesischen Medizin, Gesundheitsuntersuchung, Rehabilitation usw. weit verbreitet wird.Gegenwärtig und in Zukunft.
Produktionskapazität
In-house Infrarotdetektortechnologien
- 8 Zoll 0,11 μm VOx ungekühlte Infrarotdetektoren
- 8 Zoll 0,5 μm MCT-gekühlte Infrarotdetektoren
- 8 Zoll 0,5 μm T2SL gekühlte Infrarotdetektoren
Produktionskapazität und Vorteile
- 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
- 30Anlage zur Herstellung von Halbleitern mit einer Fläche von 1000 m2
- 20,000 m2 Reinraumfläche
Häufig gestellte Fragen
1. Wie funktioniert ein ungekühltes Brennflächen-Array-Mikrobolometer?
Durch die Anwendung des Prinzips der Infrarotstrahlung thermische Wirkung wandelt der ungekühlte Infrarotdetektor Infrarotstrahlung Energie in Wärmeenergie mit Infrarot-Absorptionsmaterial,so dass die Temperatur des empfindlichen Materials steigtDann... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Was ist der Vorteil eines ungekühlten Infrarotdetektors?
Der nicht gekühlte Infrarot-Brennflächendetektor benötigt keine integrierte Dewar-Cooler-Assembly (IDCA) und kann bei Zimmertemperatur arbeiten.Kleine GrößeObwohl die Empfindlichkeit des ungekühlten Infrarot-Fokaldetektors nach Jahren der Entwicklung nicht so gut ist wie die der gekühlten Infrarot-Detektoren,Die Kostenleistung ist eindeutig besser als die des gekühlten Detektors., die eine breitere Anwendungsmöglichkeit bietet.
