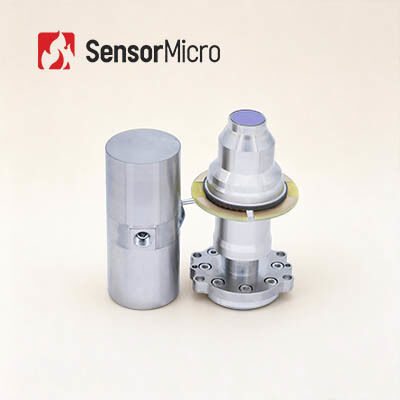

1024x768 10μm gekühlter Infrarotdetektor für die Kompaktsystemintegration - HOT MWIR-Detektor

  • 1024x768 10μm Cooled Infrared Detector for Compact System Integration - HOT MWIR Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C1010H
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1024x768/10μm NETD 20mK(F2); 25mK(F4)
Spektralbereich 3,7–4,8 μm MW Max. Bildrate 100Hz
Kryokühler LS711H Konstanter Stromverbrauch (23℃) ≤3W
Hervorheben

Gefrierter MCT-Infrarotdetektor 320x256

,

Gefrierter MCT-Infrarotdetektor 30um

,

Anti-Blooming-gekühlte Infrarotdetektoren
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktbeschreibung

Der gekühlte Infrarotdetektor C1010H HOT, der auf einem fortschrittlichen linearen Kryokühler basiert, verfügt über eine Auflösung von 1024×768 mit einer Pixelgröße von 10μm. Während er eine hervorragende Leistung gewährleistet, wird seine Betriebstemperatur der Focal Plane auf 150K erhöht, was eine herausragende SWaP-Leistung (kleine Größe, geringes Gewicht, geringer Stromverbrauch) liefert. Er erfüllt vollständig die Marktanforderungen für Langzeitbetrieb, kompakte Systemintegration und hochauflösende Wärmebildgebung.

Hauptmerkmale
Größere FPA, kleinere Pixelgröße
  • 1024×768 Megapixel-Auflösung für ein weites Sichtfeld
  • 10μm kleine Pixelgröße für hohe räumliche Auflösung und Weitbereichserkennung
Schnelle Kühlung, geringer Stromverbrauch
  • Kühlzeit von nur 3 Minuten
  • Stabiler Stromverbrauch bis zu 3W
Hohe Zuverlässigkeit, langlebiger Betrieb
  • Mittlere Ausfallzeit (MTTF) bis zu 25.000 Stunden
Produktspezifikationen
Modell C1010H
Empfindliches Material T2SL
Auflösung 1024×768
Pixelgröße 10μm
Spektrale Empfindlichkeit 3.7±0.2μm~4.8±0.2μm
Typische NETD 20mK(F2)
25mK(F4)
Maximale Bildrate 100Hz
Effektive Pixelrate ≥99.5%
Reaktions-Nichtuniformität ≤8%
Betriebstemperatur -45℃~+71℃
Kryokühler LS711H
Kühlzeit (23℃) ≤3min
Maximale Leistungsaufnahme (71℃) ≤12W
Stetige Leistungsaufnahme (23℃) ≤3W
Größe (mm) Kryokühler: φ26×55.8
Dewar: 33×37.5×70
Gewicht (g) ≤235
Industrielle Anwendungen

Der gekühlte MWIR-Infrarotdetektor C1010H HOT wird in vielen Bereichen wie zerstörungsfreie Prüfung (NDT), Umweltüberwachung, Weitbereichsüberwachung, wissenschaftliche Forschung und mehr eingesetzt.

Über SensorMicro

SensorMicro wurde mit einer einfachen, aber starken Überzeugung gegründet: Innovation sollte reale Bedürfnisse erfüllen.

SensorMicro existiert, um Menschen und Systeme zu befähigen, über die Oberfläche hinaus zu sehen – in die Muster, die Probleme und die Möglichkeiten, die darunter liegen.

Indem wir unsichtbare Wärme in sichtbare Wahrheit verwandeln, helfen wir Industrien, intelligentere Entscheidungen zu treffen, das Wichtigste zu schützen und Komplexität mit Klarheit zu meistern.

Die Beachtung unseres Bestehens auf Eigeninitiative und Kundenorientierung ist zu einem sicheren Erfolgsrezept für die Dynamik von SensorMicro geworden. Da unser Geschäft einen großen Teil der Welt abdeckt, sind wir in allen Bereichen vorangekommen – von Sicherheit, Brandbekämpfung, industrieller Inspektion, medizinischer Versorgung und maschinellem Sehen bis hin zur Umweltüberwachung und wichtigen Aspekten der Kohlenstoffneutralität – und helfen Partnern, das volle Potenzial der intelligenten Infrarotsensorik zu erschließen und die Punkte des Lebens zu verbinden.

Wir sind mehr als ein Unternehmen für Infrarottechnologie. Wir sind eine Gemeinschaft von Menschen, die sich für den Aufbau einer nachhaltigen, ethischen und menschenzentrierten Zukunft einsetzen. Jedes Pixel der von uns geschaffenen Innovation ist ein Versprechen – ein Versprechen zu schützen, zu befähigen und zu dienen.

FAQs
1. Was ist thermische Empfindlichkeit?

Thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter zur Bewertung von thermischen Mittelwellen- (MWIR) und Langwellen- (LWIR) Wärmebildkameras. Sie steht in direktem Zusammenhang mit der Klarheit, die vom Wärmebildgerät gemessen wird. Es ist ein numerischer Wert, der das Signal-Rausch-Verhältnis der Temperaturdifferenz darstellt und in Millikelvin (mK) gemessen wird. Je kleiner der Wert der thermischen Empfindlichkeit, desto höher ist die Empfindlichkeit und desto klarer ist das Bild.

2. Was sind die Anwendungen der Wärmebildtechnik?

Temperaturmessung und Allwetter-Bildgebung sind zwei grundlegende Funktionen der Infrarot-Wärmebildtechnik. Produkte, die auf diesen beiden Technologien basieren, werden in den Bereichen Sicherheit und Überwachung, Nutzlasten, industrielle Inspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemieprävention, AIoT usw. weit verbreitet eingesetzt.
