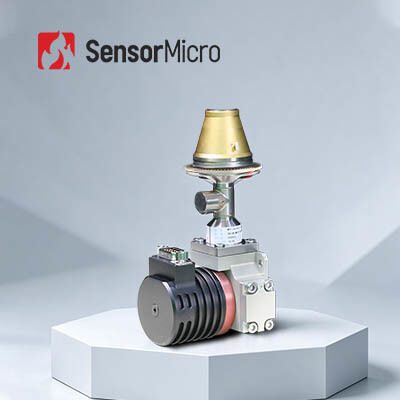

1280x1024 12μm gekühlter Infrarotdetektor MWIR MCT-Detektor mit Stirling-Kryokühler
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C1212M |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | 18 mK (F2/F4) |
|---|---|---|---|
| Spektralbereich | 3,7–4,8 μm MW | Max. Bildrate | 100Hz |
| Hervorheben | 12µm gekühlter Infrarotdetektor,MWIR MCT gekühlter Infrarotdetektor,MWIR Detektor mit Stirling-Kühler |
||
Produkt-Beschreibung
Produktübersicht
Der C1212M ist ein gekühlter Detektor für mittelwellige Infrarotstrahlung (MWIR), basierend auf HgCdTe (MCT)-Technologie, entwickelt von SensorMicro. Er kombiniert hohe Auflösung, hohe Leistung und hohe Zuverlässigkeit in einem einzigen kompakten Gehäuse.
Der C1212M liefert viermal so viele Pixel auf der gleichen aktiven Bildfläche wie herkömmliche 640×512-Produkte. Seine reduzierte Pixelgröße von 12 µm bietet eine bessere räumliche Auflösung und passt zu kürzeren optischen Linsen-Brennweiten, um die gleiche Reichweitenmission zu erreichen. Der C1212M ist eine ideale Wahl für Anwendungen, die überlegene Langstreckenleistung und detaillierte Bilderkennung erfordern.
Hauptmerkmale
Hervorragende Leistung
- 1280×1024 Auflösung für größeres Sichtfeld und längere Erkennungsdistanz
- 12 µm Pixelgröße für verbesserte räumliche Auflösung
Scharfes & klares Bild
- Hohe thermische Empfindlichkeit
- Gute Gleichmäßigkeit mit einer effektiven Pixelrate von über 99,5 %
Entwickelt für spezifische Anwendungen
- F-Zahl kann angepasst werden
- Garantierte kontinuierliche Lieferung
Produktspezifikationen
| Modell | C1212M |
|---|---|
| Empfindliches Material | MCT |
| Auflösung | 1280×1024 |
| Pixelgröße | 12 µm |
| Spektrale Antwort | 3,7 µm ± 0,2 µm bis 4,8 µm ± 0,2 µm |
| Arbeitsmodus | Snapshot; ITR/IWR-Integrationsmodi; Fenster-Modus; Anti-Blooming |
| Ladungskapazität | 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR) |
| Dynamikbereich | ITR-Modus ≥ 80 dB; IWR-Modus ≥ 76 dB |
| Ausgabekanäle | 4 oder 8 Kanäle; bis zu 20 MHz pro Ausgang |
| Max. Bildrate | 100 Hz |
| Typische NETD | 18 mK (F2/F4) |
| Effektive Pixelrate | ≥ 99,5 % |
| Antwort-Nichtgleichmäßigkeit | ≤ 8 % |
| Konfigurierbarer Kryokühler | RS058F (Rotary Stirling Kryokühler) / LS734 (Linear Stirling Kryokühler) |
| Stetiger Stromverbrauch (23 °C) | ≤ 7 W (RS058F) / ≤ 10 W (LS734) |
| Max. Stromverbrauch (71 °C) | ≤ 17 W (RS058F) / ≤ 45 W (LS734) |
| Stromversorgung | 24 V DC |
| Kühlzeit (23 °C) | ≤ 6 min (RS058F) / ≤ 4 min (LS734) |
| Maximale Größe (mm) | 149 × 58,5 × 71 (RS058F); Kompressor Ø46 × 122, Dewar Ø55 × 119 (LS734) |
| Gewicht (g) | ≤ 600 (RS058F) / ≤ 1200 (LS734) |
| Betriebstemperatur | -45 °C bis +71 °C |
Industrielle Anwendungen
Der C1212M MWIR kryogenisch gekühlte Infrarotdetektor wird in einer Vielzahl von Bereichen eingesetzt, darunter zerstörungsfreie Prüfung (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.
Unternehmensprofil
SensorMicro wurde mit einer einfachen, aber wirkungsvollen Überzeugung gegründet: Innovation sollte reale Bedürfnisse erfüllen.
SensorMicro existiert, um Menschen und Systeme zu befähigen, über die Oberfläche hinaus zu sehen – in die Muster, die Probleme und die Möglichkeiten, die darunter liegen. Indem wir unsichtbare Wärme in sichtbare Wahrheit verwandeln, helfen wir Industrien, intelligentere Entscheidungen zu treffen, das Wichtigste zu schützen und Komplexität mit Klarheit zu meistern.
Unser Beharren darauf, selbstgemacht und kundenorientiert zu sein, ist zu einem bewährten Erfolgsrezept für die Dynamik von SensorMicro geworden. Da unser Geschäft einen großen Teil der Welt umfasst, haben wir uns in allen Bereichen weiterentwickelt – von Sicherheit, Brandbekämpfung, industrieller Inspektion, medizinischer Versorgung und maschinellem Sehen bis hin zur Umweltüberwachung und wichtigen Aspekten der CO2-Neutralität – und helfen Partnern, das volle Potenzial des intelligenten Infrarotsensings zu erschließen und die Punkte des Lebens zu verbinden.
Wir sind mehr als ein Unternehmen für Infrarottechnologie. Wir sind eine Gemeinschaft von Menschen, die sich dem Aufbau einer nachhaltigen, ethischen und menschenzentrierten Zukunft verschrieben haben. Jeder Pixel der von uns geschaffenen Innovation ist ein Versprechen – ein Versprechen zu schützen, zu befähigen und zu dienen.
Häufig gestellte Fragen
1. Was ist Infrarot-Wärmebildtechnik?
Infrarot-Wärmebildtechnik ist eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Basierend auf dem Strahlungsunterschied zwischen einem Objekt und seiner Umgebung – und den Strahlungsunterschieden innerhalb jedes Teils des Objekts selbst – zeigt das Infrarot-Wärmebild die Strahlungsschwankungen jedes Teils der Szene an und stellt so die Eigenschaften der Szene dar.
2. Was sind die Vorteile der Infrarot-Wärmebildtechnik?
- Sehen durch völlige Dunkelheit
- Identifizierung unter Tarnung
- Langstrecken-Erkennung
- Erkennung von Wärmeverteilung
- Berührungslose Temperaturmessung
- Situationsbewusstsein
- Und mehr
3. Was sind die Anwendungen der Infrarot-Wärmebildtechnik?
Temperaturmessung und Allwetter-Bildgebung sind die beiden Grundfunktionen der Infrarot-Wärmebildtechnik. Produkte, die auf diesen beiden Technologien basieren, werden in der Elektrizitätsversorgung, Sicherheit und Überwachung, industriellen Fertigung, wissenschaftlichen Forschung, medizinischen Behandlung und anderen traditionellen Bereichen weit verbreitet.
