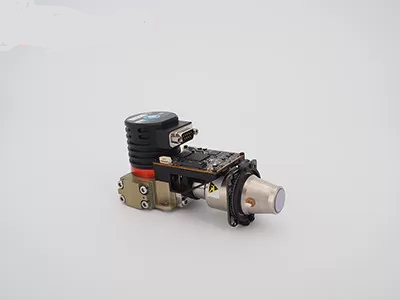

Gaspedal für abgekühlten Infrarotdetektor 640x512 kühlte ANZEIGE Modul ab

  • Accelerator For Cooled Infrared Detector 640x512 Cooled AD Module
  • Accelerator For Cooled Infrared Detector 640x512 Cooled AD Module
  • Accelerator For Cooled Infrared Detector 640x512 Cooled AD Module
  • Accelerator For Cooled Infrared Detector 640x512 Cooled AD Module
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS615A
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Spektralbereich 3.7~4.8μm
GRÖSSE 147x58.5x71mm Gewicht ≤680g
Hervorheben

640x512 kühlte ANZEIGE Modul ab

,

Infrarotdetektor abgekühltes ANZEIGE Modul

,

Gaspedal für abgekühlten Infrarotdetektor
Hinterlass eine Nachricht
Produkt-Beschreibung

Gaspedal für abgekühlten Infrarotdetektor 640x512 kühlte ANZEIGE Modul ab


EYAS615A kühlte thermisches Modul durch GST-Infrarot ab



Abgekühltes ANZEIGE Modul mit 640x512/15μm MCT MWIR kühlte Infrarotdetektor für schnelle Integration ab



Produkt-Beschreibung



EYAS-Reihe kühlte ANZEIGEN-Module haben die Vorverstärkerfunktion ab, zum des Analogsignals von abgekühlten IR-Detektoren in einen digitalen Video-Stream-Ertrag umzuwandeln. Sie ist mit verschiedenen Entschließungsformaten und verschiedenen Frequenzbänden verfügbar. EYAS615A ist ein Mitglied der EYAS-Familie mit abgekühltem Detektor 640x512/15μm MWIR und des integrierten cryocooler RS058.



Mit EYAS-Reihe abgekühltes ANZEIGEN-Modul, ist es einfach für Soem-Kunden, schnelle Abnahmeprüfung auf GST-Infrarotdetektoren, Anfangsschnelle Sekundärentwicklung durchzuführen und ihren Entwicklungszeitraum von den Modulen und von Fertigwaren zu verkürzen, die auf abgekühlten Infrarotdetektoren basieren.



Globale Sensortechnik spezialisiert sich auf den Entwurf, die Fertigung, die Verkäufe und das Marketing von Wärmebildgebungsdetektoren und von Infrarotmodulen. Wir können unsere Kunden bereitstellen eine Vielzahl von Infrarotwärmebildgebungslösungen, die Sekundärentwicklungszeit verkürzen und groß die Kosten für Kunden verringern.



Hauptmerkmale



Hochleistung abgekühlter Infrarotdetektor
• Hohe thermische Empfindlichkeit mit typischem NETD≤17mk



Einfach sich zu entwickeln u. zu integrieren
• Cameralink-Schnittstelle gab 16bit Rohdaten, Steuerung der seriellen Schnittstelle aus
• Integrierte Struktur, die konsequentes Maß mit Detektor hat



Gefangennahmen-bewegliches Hochgeschwindigkeitsziel
• Ertragbildfrequenz ist an 1~120Hz justierbar



Produktbeschreibungen



Modell EYAS615A
Ir-Detektor-Leistung
Entschließung 640x512
Pixel-Neigung 15μm
Cryocooler RS058
Spektralbereich 3.7μm~4.8μm MW
Kühlzeit (25°C) ≤6min
Optimales NETD (20°C) ≤17mK
Arbeitsmodus
Rahmen-Rate 1~120Hz justierbar
Arbeitsmodus Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen
Elektrische Spezifikation
Externe Standardschnittstelle Stift QSH 60
Digital-Video Cameralink: Rohdaten des Ertrag-16bit
Externe Synchronisierung CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux
Kommunikation Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Darstellungs-Platte: 5V
1 Kanal Cryocooler: 24V
Stabile Leistungsaufnahme 7W
Maß (Millimeter) 147×58.5×71
Gewicht ≤680g
Betriebstemperatur -40°C | +60°C
Erschütterungs-Größe Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an
Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal



Industrielle Anwendungen



Das EYAS615A-Wärmebildgebungsmodul ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.



Gaspedal für abgekühlten Infrarotdetektor 640x512 kühlte ANZEIGE Modul ab 0



Unsere Infrarotdetektor-Linie



Gaspedal für abgekühlten Infrarotdetektor 640x512 kühlte ANZEIGE Modul ab 1

FAQ



1. Was ist thermisches sensiivity?

Die thermische Empfindlichkeit, auch genannt NETD (Geräusch-Äquivalenttemperatur-Unterschied), ist ein Schlüsselparameter für die Bewertung von Wärmebildkameras der mittleren Welle (MWIR) und der Oberflächenwelle (LWIR). Es hängt direkt mit der Klarheit zusammen, die durch den thermischen Toner gemessen wird. Es ist ein Zahlenwert, der das störsignalisierende Verhältnis der Temperaturdifferenz und in den milliKelvins (M) gemessen darstellt. Das kleiner der thermische Empfindlichkeitswert, das höher die Empfindlichkeit und das klarer das Bild.



2. Was ist der Unterschied zwischen ungekühlten und abgekühlten IR-Detektoren?

Es gibt z.Z. zwei Arten Infrarotwärmebildgebungs-Sensoren auf dem Markt, abgekühlt und ungekühlt.

Ungekühlter IR-Detektor funktioniert bei Raumtemperatur. Er basiert auf Halbleiterindustrie und folglich kann im großen Volumen mit den kleinen und niedrigen Kosten normalerweise fabriziert werden. Ungekühlte IR-Detektoren sind in tragbarem/in Hand-/in den tragbaren Geräten weitverbreitet.

Abgekühlte IR-Detektoren werden in einer Einheit, die sie an extrem hält - niedrige Temperatur verpackt, die durch eine cryo Kühlvorrichtung gestützt wird. Sie sind viel größer, teurer und weniger zuverlässig als die ungekühlten Sensoren, hauptsächlich wegen der komplexen Kühlsysteme, die sie erfordern. Jedoch sind die abgekühlten Systeme unglaublich empfindlich und arbeiten normalerweise mit langer Brennweiteoptik, um Auftrag der langen Strecke zu erzielen
