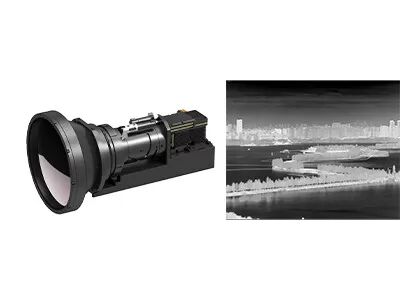

Kühltemperaturmodul 640x512 / 15μm mit Dauerzoomobjektiv 60~240mm/F4
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | GAVIN615B |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640 x 512 / 15 μm | NETD | ≤ 20 mk |
|---|---|---|---|
| Spektralbereich | 3,7 ~ 4,8 μm MW | Bildrate | 50Hz/100Hz |
| Größe | 125 x 92 x 67 mm | Gewicht | ≤650g |
| Hervorheben | Abgekühltes thermisches Modul 640x512,Abgekühltes thermisches Modul 15uM,Wärmekamera-Kern der Linsen-F4 |
||
Produkt-Beschreibung
Kühltemperaturmodul 640x512 / 15μM mit kontinuierlichem Zoomobjektiv 60~240mm/F4
GAVIN615B Kühl-MWIR-Kameramodul
GAVIN615B Kompaktes Modul für Kühlkameras mit niedrigem Stromverbrauch 640x512 / 15μm
Beschreibung des Produkts
GAVIN615B ist ein von SenosrMicro entwickeltes Kühlmodul zur Wärmebildgebung. Es besteht aus einem 640x512 / 15μm HgCdTe MWIR-IR-Detektor mit RS046-Kryokühler,Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen sind bereits eingebettet, um scharfe und klare Wärmebilder zu präsentieren.
Der GAVIN615B ist mit RS046-Kryokühlgerät konfiguriert und ist sehr kompakt, 125x92x67 mm groß und wiegt weniger als 650 g. Sein stabiler Stromverbrauch beträgt nur 12w.Mit industriell standardisierter Kamera-Schnittstelle, können Infrarotkameras oder Systemintegratoren ihre eigene komplette Kamera einfach auf der Grundlage des Wärmebildmoduls GAVIN615B entwerfen oder integrieren.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditionsEs kann Risiken und Bedrohungen in großer Entfernung erkennen und erkennen und gleichzeitig mehr Zieldetails in kurzer Entfernung präsentieren.
Hauptmerkmale
Begegnen Sie der Langstreckenerkennung
• Hohe Wärmeempfindlichkeit
• Weites Sichtfeld
• Langstreckenerkennung, Flugzeuge können in 60 km Entfernung erkannt werden
Einfache Integration in das System
• Cameralink/DVP-Schnittstelle, RAW/YUV-Ausgabe
• Es gibt verschiedene kontinuierliche optische Zoomlinsen
Produktspezifikationen
| Modell | GAVIN615B |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Kryo-Kühler | Einheitliche Datenbank |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Abkühlzeit (20°C) | ≤ 7 Minuten |
| NETD (20°C) | ≤ 20mK |
| Bildverarbeitung | |
| Bildrate | 50 Hz/100 Hz |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | ×1/×2/×4 |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | J30JZ 25pins |
| Analogvideo | - Das ist nicht wahr. |
| Digitales Video | 16bit RAW/YUV: 16bit DVP/Cameralink Ausgang |
| Synchronisierung | Bild synchronisiert: RS422 |
| Kommunikation | RS422, 115200 Bps |
| Stromversorgung | 20 ~ 28VDC |
| Stabiler Stromverbrauch | 12 W |
| Abmessungen (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
| Optische Linsen | |
| Optionale Linse | Kontinuierliche Vergrößerung 60 bis 240 mm/F4 15 bis 300 mm/F4 21 ~ 420 mm/F4 35 ~ 690 mm/F4 |
Industrieanwendungen
Das thermische Infrarot-Kamera-Modul GAVIN615B wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. weit verbreitet.
Unsere Vorteile
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1Was ist Wärmeempfindlichkeit?
Die Wärmeempfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein wichtiger Parameter für die Bewertung von Wärmebildkameras mit mittlerer Welle (MWIR) und langer Welle (LWIR).Es hängt direkt mit der durch den Wärmebildgerät gemessenen Klarheit zusammen.Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis des Temperaturunterschieds darstellt und in MilliKelvin (mK) gemessen wird.je höher die Empfindlichkeit und je klarer das Bild.
2Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.
Ein ungekühlter IR-Detektor arbeitet bei Umgebungstemperatur. Er basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren sind in tragbaren/handhelden/mobilen Geräten weit verbreitet.
Die Kühl-IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die durch einen Kryokühler unterstützt wird.teurer und weniger zuverlässig als ungekühlte SensorenDie Kühlsysteme sind jedoch unglaublich empfindlich und arbeiten in der Regel mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen.
