Hochempfindlichkeit 1280x1024 Auflösung 8μm Pixelgröße Thermalkamera-Kern für schnelle Integration

  • High Sensitivity 1280x1024 Resolution 8μm Pixel Size Thermal Camera Core for Fast Integration
  • High Sensitivity 1280x1024 Resolution 8μm Pixel Size Thermal Camera Core for Fast Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 / 8μm NETD ≤30mK
Spektralbereich 8μm | 14μm Digitale Bildrate 25/30 Hz
Versorgungsspannung 4.5-5.5V Typischer Stromverbrauch 1W
Hervorheben

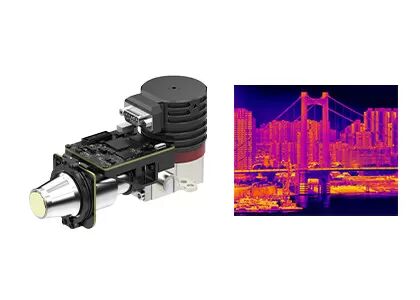

MWIR-Kamera-Kern 640x512

,

Schneller Kamera-Kern der Integrations-MWIR

,

Hoher Wärmekamera-Kern der Empfindlichkeits-MCT
Hinterlass eine Nachricht
Produkt-Beschreibung
Hochleistungs-LWIR-Wärmebildkamera-Kern 1280x1024/8 µm für schnelle Integration
Produktübersicht

Erfassen Sie ultraklare, detailreiche Wärmebilder mit dem iTL1208 8 µm Megapixel-Infrarot-Kamerakern, einer Hochleistungs-Wärmebildlösung für präzise Detektion. Dieser fortschrittliche Wärmebildkern verwendet den ApexCore 1280*1024/8 µm Großformat-Megapixel-Detektor mit einer branchenführenden Pixelgröße von 8 µm, die die Integrationsdichte und Bildgenauigkeit erheblich verbessert.

Abgestimmt mit professionellen Bildverbesserungsalgorithmen optimiert er effektiv den Bildkontrast, eliminiert Rauschen und stellt reiche thermische Details wieder her, was überlegene hochauflösende Wärmebild-Ergebnisse liefert. Während die iTL1208 die erstklassige Bildleistung beibehält, erreicht sie eine extreme SWaP-Optimierung mit kompakten Abmessungen, geringem Gewicht und niedrigem Stromverbrauch, was perfekt den doppelten Anforderungen an hohe Auflösung und Portabilität für moderne Wärmebildgeräte entspricht.

Hauptmerkmale
  • 8 µm Megapixel-Durchbruch: Weltweit erster 8 µm Megapixel-Wärmebildkamera-Kern, angetrieben vom ApexCore 1280*1024/8 µm Super-Infrarot-Detektor, der hohe Auflösung mit ultrakompakter Integration ausbalanciert.
  • Fortschrittliche SWaP-Leistung: Misst nur 22,6*22,6*34,5 mm, wiegt 35,7±2g (einschließlich einer 12-mm-Linse) und verbraucht nur 1W, was die Größenbeschränkung für Megapixel-Wärmebildgebung durchbricht.
  • Germaniumfreie Optik & schnelle Integration: Germaniumfreie Chalkogenid-Optik mit mehreren Objektivoptionen für vielfältige Anwendungsanforderungen. MIPI CSI-Bildausgabe-Schnittstelle mit RAW- und YUV-Datenausgabe für vereinfachte Systemintegration.
Produktspezifikationen
Modell iTL1208
IR-Detektor-Indikatoren
Sensitives Material VOx
Auflösung 1280*1024
Pixelgröße 8 µm
Spektrale Reaktion 8 µm ~ 14 µm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30Hz
Startzeit ≤6s
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (Weiß Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz Heiß)
PC-Software
PC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 34Pin_Connector-Schnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle TTL-232/I2C
Digitale Videoschnittstelle MIPI-CSI
Versorgungsspannung 4,5-5,5V
Typischer Stromverbrauch 1W
Mechanisch
Größe (einschließlich Objektiv) Mit 5mm Objektiv: 22,6mm*22,6mm*50mm (Außendurchmesser des Objektivs Ø37mm)
Mit 10mm Objektiv: 22,6mm*22,6mm*45,3mm (Außendurchmesser des Objektivs Ø33mm)
Mit 12mm Objektiv: 22,6mm*22,6mm*34,5mm (Außendurchmesser des Objektivs Ø26,6mm)
Mit 17mm Objektiv: 22,6mm*22,6mm*35,4mm (Außendurchmesser des Objektivs Ø27mm)
Mit 25mm Objektiv: 22,6mm*22,6mm*44,2mm (Außendurchmesser des Objektivs Ø33mm)
Mit 35mm Objektiv: 22,6mm*22,6mm*50,9mm (Außendurchmesser des Objektivs Ø43,2mm)
Gewicht (einschließlich Objektiv) 85,5±4,5g (mit 5mm Objektiv)
70,5±3,6g (mit 10mm Objektiv)
35,7±2g (mit 12mm Objektiv)
40,7±2,1g (mit 17mm Objektiv)
71,0±3,6g (mit 25mm Objektiv)
110±5,5g (mit 35mm Objektiv)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration 5,35grms, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen
Zertifizierung ROHS2.0/REACH
Optisches Objektiv Festfokus-Athermal: 5/10/12/17/25/35mm
Industrielle Anwendungen

Das iTL1208 Wärmebildmodul wird in vielen Bereichen wie Waldbrandbekämpfung, Stromwartung, Photovoltaikinspektion, Sicherheitsüberwachung, Wearable Devices, tragbare Geräte und mehr eingesetzt.

Unsere Vorteile
  • Produktindividualisierung: Konfigurationen anpassen und Algorithmen an branchenspezifische Anforderungen anpassen
  • Technischer Support & Schulung vor Ort: Kernkunden praktische Systemeinrichtung und operative Schulung anbieten
  • Gemeinsame Innovation für neue Produkte & Märkte: Mit Kunden zusammenarbeiten, um innovative Infrarotanwendungs-Lösungen zu entwickeln
Häufig gestellte Fragen
Was ist thermische Empfindlichkeit?

Thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter zur Bewertung von mittelwelligen (MWIR) und langwelligen (LWIR) Wärmebildkameras. Sie steht in direktem Zusammenhang mit der vom Wärmebildgerät gemessenen Klarheit. Es ist ein numerischer Wert, der das Signal-Rausch-Verhältnis der Temperaturdifferenz darstellt und in Millikelvin (mK) gemessen wird. Je kleiner der Wert der thermischen Empfindlichkeit, desto höher die Empfindlichkeit und desto klarer das Bild.

Was sind die Anwendungen der Wärmebildtechnik?

Temperaturmessung und Allwetter-Bildgebung sind zwei Grundfunktionen der Infrarot-Wärmebildtechnik. Produkte, die auf diesen beiden Technologien basieren, werden in den Bereichen Sicherheit & Überwachung, industrielle Inspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemieprävention, AIoT und mehr eingesetzt.
