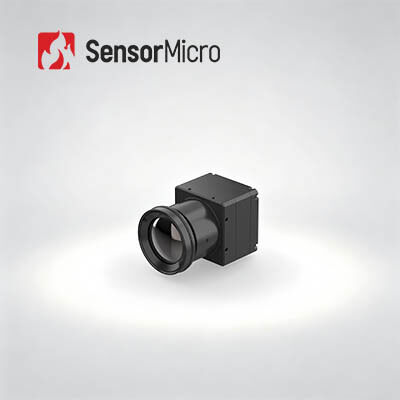

Ungekühlter LWIR 640x512 12µm Wärmebildkamera-Kern mit 0,65W Stromverbrauch für Thermografie
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612RG2 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0.65W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Bildrate | 25Hz/30Hz |
| Hervorheben | Thermographie-Wärmekamera Kern 12um,640x512 nicht gekühlte Thermalkamera-Kern,LWIR-Infrarot-Wärmekamera-Modul |
||
Produkt-Beschreibung
Ungekühlter LWIR 640x512 12μm Wärmekamerakern für die Thermografie
Produktübersicht
Der COIN612RG2 Infrarot-Temperaturmesskamerakern wurde für miniaturisierte und tragbare intelligente Wärmebildgeräte entwickelt und durchbricht die Einschränkungen herkömmlicher Wärmebildmodule mit großer Leistung. Mit einem ultrakompakten Gehäuse von 25,4 x 25,4 x 15,7 mm, einem ultraleichten Gewicht von 15 ± 1 g und einem extrem niedrigen Stromverbrauch von ≤ 0,65 W ist es ideal für die Integration kompakter Geräte und batteriebetriebener Geräte.
Mit dem hochauflösenden ApexCore 640*512-Detektor und fortschrittlichen Bildverarbeitungsalgorithmen gewährleistet es eine klare Wärmebildgebung und genaue Temperaturmessung (±2 °C/±2 %, NETD≤25 mK). Es unterstützt mehrere Videoschnittstellen und anpassbare Objektive und bietet eine hohe Kompatibilität, damit Benutzer die Entwicklung und Bereitstellung eines leichten Infrarot-Temperaturmesssystems schnell abschließen können.
Hauptmerkmale
Umfassende Funktionalität, kostengünstiges Design
- Entwickelt unter Verwendung eines ApexCore-Infrarotdetektors auf Waferebene mit NETD≤25 mK
- Kombiniert einen weit verbreiteten FPA mit fortschrittlichen Bildverarbeitungsalgorithmen für eine verbesserte Bildqualität
- Temperaturmessgenauigkeit bis zu ±2 °C oder ±2 %, unterstützt Bereiche von -20 °C bis 150 °C und 100 °C bis 550 °C, mit anpassbaren Erweiterungen
Kompakt und leicht, hohe Effizienz bei geringem Stromverbrauch
- Abmessungen: 25,4 * 25,4 * 15,7 mm
- Gewicht: 15 ± 1 g, Stromverbrauch: ≤ 0,65 W
Mehrere Konfigurationen, schnelle Integration
- Optionale optische Linsen zur Erfüllung vielfältiger Anwendungsanforderungen
- Unterstützt USB2.0/DVP/LVDS/BT.656-Bildausgabeschnittstellen
- RAW/YUV/TMP-Bilddatenausgabe mit serieller Port-Steuerung
Produktspezifikationen
| Modell | COIN612RG2 |
|---|---|
| IR-Detektor-Anzeigen | |
| Empfindliches Material | VOx |
| Auflösung | 640*512 |
| Pixelgröße | 12μm |
| Spektrale Reaktion | 8μm ~ 14μm |
| Typisches NETD | ≤25mK/F1.0/25℃ |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30Hz |
| Startzeit | 6s |
| Analoges Video | PAL/NTSC |
| Digitales Video | RAW/YUV422/TMP |
| Bildalgorithmus | Ungleichmäßigkeitskorrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamikbereichskomprimierung (DRC) Kantenverbesserung (EE) |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrisch | |
| Standardmäßige externe Schnittstelle | 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich) |
| USB-Erweiterungskarte | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Kommunikationsschnittstelle | TTL-232/USB2.0 |
| Digitale Videoschnittstelle | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Versorgungsspannung | 4,5 ~ 5,5 V |
| Typischer Stromverbrauch | 0,65 W |
| Temperaturmessung | |
| Betriebstemperatur | -10℃~+50℃ |
| Temperaturmessbereich | -20℃~150℃, 100℃~550℃; Unterstützen Sie die Anpassung und Erweiterung |
| Genauigkeit der Temperaturmessung | ±2°C oder ±2% (je nachdem, welcher Wert größer ist) |
| Teilweise Temperaturmessung | Unterstützt die Ausgabe von Maximal-, Minimal- und Durchschnittswerten der Temperaturmessbereiche |
| SDK | Android/Windows/Linux; Erzielen Sie eine Videostream-Analyse und Konvertierung von Grau in Temperatur |
| Mechanisch | |
| Blanke Kerngröße (mm) | 25,4 * 25,4 * 15,7 mm |
| Gewicht des bloßen Kerns (g) | 15 ± 1 g |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | 5,35 g, zufällige Vibration, 3-Achsen |
| Auswirkungen | Halbe Sinuswelle, 40 g/11 ms, Schlagrichtung 3 Achsen, 6 Richtungen |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | |
| Optische Linse | Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm |
| Schutzstufe | IP67 (Frontlinse) |
Industrielle Anwendungen
Das Wärmebildmodul COIN612RG2 wird in den Bereichen Thermografie, industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik usw. eingesetzt.
Unsere Produktlinie
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion, um eine schnelle Lieferung zu gewährleisten
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit sind zwei Arten von Infrarot-Wärmebildsensoren auf dem Markt: gekühlte und ungekühlte.
Ungekühlter IR-Detektorarbeitet bei Umgebungstemperatur. Es basiert auf der Halbleiterindustrie und kann daher normalerweise in großen Mengen bei geringer Größe und niedrigen Kosten hergestellt werden. Ungekühlte IR-Detektoren werden häufig in tragbaren/handgehaltenen/mobilen Geräten verwendet.
Gekühlte IR-Detektorenwerden in einer Einheit verpackt, die sie auf einer extrem niedrigen Temperatur hält, die durch einen Kryokühler unterstützt wird. Sie sind viel größer, teurer und weniger zuverlässig als ungekühlte Sensoren, was vor allem auf die komplexen Kühlsysteme zurückzuführen ist, die sie erfordern. Allerdings sind die gekühlten Systeme unglaublich empfindlich und arbeiten meist mit langbrennweitigen Optiken, um Langstreckenmissionen zu erreichen.
