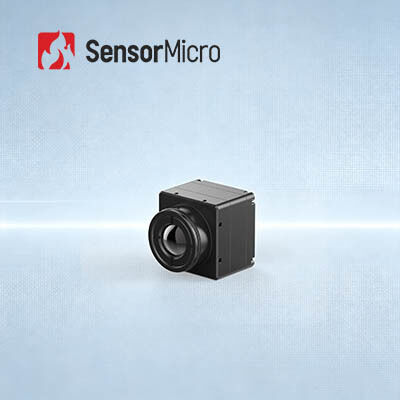

384x288 Auflösung 17µm Pixelgröße Thermisches Modul mit 0,65W Stromverbrauch Infrarotkamera-Kern

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417RG3
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 Stromverbrauch 0.65W
Spektralbereich 8~14μm Pixelabstand 12μm
NETD ≤30mK Bildrate 25Hz/30Hz/50Hz
Hervorheben

Schnelle Integrations-thermisches Modul 640x512

,

thermisches Modul des Infrarotdetektor-0.8W

,

Infrarotmodul der Wärmekamera-RS232
Hinterlass eine Nachricht
Produkt-Beschreibung
Schnelles Integrations-Wärmemodul mit 384x288/17µm Infrarotdetektor
Produktübersicht

Der COIN417RG3 Infrarot-Kamerakern für Temperaturmessung verfügt über einen ungekühlten Infrarotdetektor mit 384*288/17µm und integriert eine Echtzeit-Temperaturmesskomponente. Er unterstützt einen weiten Temperaturbereich mit einer Genauigkeit von ±3°C oder ±3%, was eine präzise Erkennung von abnormalen Temperaturvariationen ermöglicht. Sein extrem stromsparendes Design und die Kompatibilität mit Standard-Industrieschnittstellen reduzieren die Entwicklungs- und Integrationskosten erheblich. Der Kamerakern ist bereits tief in industrielle Temperaturüberwachung, Prozesssteuerung und Smart-Manufacturing-Anwendungen integriert und beschleunigt die Bereitstellung von Infrarot-Thermographiesystemen.

Hauptmerkmale
  • Umfassende Funktionen, Kostengünstig
    • Entwickelt auf Basis kostengünstiger ungekühlter IR-Detektoren
    • Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
    • Hohe Temperaturmessgenauigkeit bis zu ±2°C oder ±2%, unterstützt Temperaturbereiche von -20°C bis 150°C und 100°C bis 550°C, anpassbar für erweiterte Bereiche
  • Flexible Erweiterung, Schnelle Integration
    • Mehrere optische Objektivoptionen verfügbar, um verschiedene Anwendungsanforderungen zu erfüllen
    • Unterstützt mehrere Ausgabeformate, einschließlich USB2.0/DVP/LVDS/BT.656
    • Gibt RAW/YUV-Bilddaten aus, mit serieller Portsteuerung
Produktspezifikationen
Modell COIN417RG3
IR-Detektor-Indikatoren Sensitives Material: VOx
Auflösung: 384*288
Pixelgröße: 17µm
Spektrale Antwort: 8µm ~ 14µm
Typische NETD: ≤30mK
Bildverarbeitung Digitale Bildrate: 25/30/50Hz
Startzeit: 6s
Analoges Video: PAL/NTSC
Digitales Video: RAW/YUV422
Bildalgorithmus: Nicht-Uniformitätskorrektur (NUC), 3D-Rauschunterdrückung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamikbereichskomprimierung (DRC), Kantenschärfung (EE)
Bildanzeige: 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software ICC-Software: Modulsteuerung & Videowiedergabe
Elektrisch Standard-Außenschnittstelle: 50Pin: DF40C-50DP-0.4V(51), (HRS,Male)
Erweiterungsplatine: USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle: TTL-232/USB2.0
Digitale Videoschnittstelle: DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung: 4,5~5,5V
Typischer Stromverbrauch: 0,65W
Temperaturmessung Betriebstemperatur: -10°C~+50°C
Temperaturmessbereich: -20°C~+150°C, 100°C~+550°C
Temperaturmessgenauigkeit: Größer von ±2°C / ±2%
Teilweise Temperaturmessung: Unterstützt Ausgabe des maximalen, minimalen und durchschnittlichen Werts von Temperaturmessbereichen
SDK: Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur
Mechanisch Größe des nackten Kerns (mm): 25,4*25,4*16,5
Gewicht des nackten Kerns (g): 16,6±1
Umweltanpassungsfähigkeit Betriebstemperatur: -40°C~+70°C
Lagertemperatur: -45°C~+85°C
Luftfeuchtigkeit: 5%~95%, nicht kondensierend
Vibration: Zufällige Vibration, 5,35grms, 3-Achsen
Stoß: Halb-Sinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen
Zertifizierung: ROHS2.0/REACH
Optisches Objektiv Optisches Objektiv: Festfokus-Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25mm
Schutzart: IP67 (Frontlinse)
Industrielle Anwendungen

Das thermografische Modul COIN417RG3 wird in den Bereichen Thermografie, Sicherheitsüberwachung, Robotik, intelligente Hardware, ADAS, Brandbekämpfung & Rettung usw. eingesetzt.

Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren verfügbar - Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Serienproduktion zur Gewährleistung einer schnellen Lieferung - Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen von Detektoren
Häufig gestellte Fragen
1. Was sind die Vorteile von ungekühlten Infrarotdetektoren?
Ungekühlte Infrarot-Focal-Plane-Detektoren benötigen keine Kühlvorrichtung, sie können bei Raumtemperatur arbeiten und bieten Vorteile wie schnellen Start, geringen Stromverbrauch, kleine Größe, geringes Gewicht, lange Lebensdauer, niedrige Kosten und so weiter.
2. Was sind die wichtigsten Überlegungen bei einem Infrarotdetektor / Wärmemodul für Ihre Anwendung?
• Die Auflösung des Detektors
• Die Pixelgröße
• Die NETD
• Die Bildqualität
• Die Objektivoptionen
• Der Stromverbrauch
• Die Größe und das Gewicht
• Die mechanische und elektrische Schnittstelle
• Das Budget
