1280x1024 Auflösung MWIR gekühlte Wärmebildkamera-Modul mit 1~100Hz einstellbarer Bildrate und 12µm Pixelabstand
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS G1212MA |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 1280x1024 | Pixelabstand | 12μm |
|---|---|---|---|
| NETD | 18 mK (F2/F4) | Spektralbereich | 3,7–4,8 μm MW |
| Größe | 148×59×80mm | Bildrate | 1 ~ 100 Hz einstellbar |
| Hervorheben | MCT MWIR kühlte Kamera-Modul ab,100Hz kühlte Kamera-Modul ab,Kamera-Modul 1280x1024 Mwir |
||
Produkt-Beschreibung

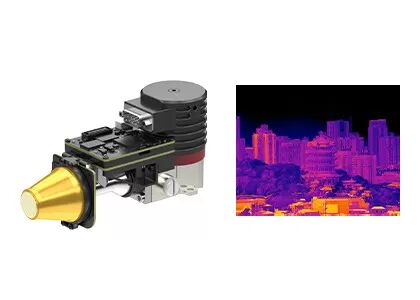

1280x1024 MCT MWIR Kühl-Wärmekamera-Modul mit 1~100Hz Bildrate
Hochauflösung 1280x1024 / 12 μm MCT MWIR-gekühltes Infrarotmodul mit Proximity Board
Das gekühlte AD-Modul EYAS G1212MA besteht aus einem hochdefinierten MWIR-gekühlten Infrarotdetektor mit 1280*1024/12μm Megapixel und einer analogen-digitalen (AD) Platine.Ausgestattet mit einem drehbaren Stirling-Kryokühler RS058, liefert eine stabile digitale Videoausgabe, indem es analoge Signale aus dem Detektor in qualitativ hochwertige digitale Streams umwandelt.Das EYAS G1212MA ermöglicht eine schnellere Prüfung des Detektors, optimierte Systemintegration und beschleunigte Entwicklungszyklen.
Hauptmerkmale
Analog-Digitalkonvertierung, beschleunigte Entwicklung
- Auf Basis eines hochleistungsfähigen MWIR-gekühlten Infrarotdetektors mit AD-Schaltkreis für die analoge-digitale Umwandlung
- Integrierte Konstruktion mit dem Detektor entsprechenden Abmessungen
Megapixel-Bildgebung definiert Klarheit neu
- Ausgestattet mit einem 1280*1024/12μm hochauflösenden MWIR-gekühlten Infrarotdetektor
- Bietet 4* die Klarheit des 640*512 MWIR AD-Moduls für feinere, detailliertere Bilder
Ausgezeichnete Leistung, einfache Integration
- mit einer Drehzahl von nicht mehr als 10 mm,
- Cameralink-Schnittstelle liefert 16-Bit-Raw-Daten mit serieller Portsteuerung
Produktspezifikationen
| Modell | EYAS G1212MA |
|---|---|
| Indikatoren | |
| Entschließung | 1280*1024 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 30,7 μm±0,2 μm·4,8 μm±0,2 μm |
| IR-Detektor NETD ((23°C) | 18mK ((F2/F4) |
| Betriebsmodus | |
| Bildrate | 1~100 Hz, einstellbar |
| Betriebsmodus | Schnappschuss |
| Integrationsarten für ITR/IWR | Antiblühen Windows-Modus |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 60pin: 37201-SM060-032W1R01 5Pin: A1257WR-S-5P-LCP |
| Digitales Video | 16 Bit CameraLink (CameraLink DualBase-Modus) |
| Synchronisierung | CC1: Außenrahmen synchron |
| Kommunikation | KameraLink UART (Standard) / RS232 (anpassbar) Baudrate: 9600bps (Standard) |
| Stromversorgung | AD-Board: 5V Kryo-Kühler: 24 V |
| Stetige Leistung (23°C) | ≤ 12 W |
| Abkühlzeit (23°C) | ≤ 7 Minuten |
| Größe (mm) | 148*59*80 |
| Gewicht (g) | ≤ 630 |
| Betriebstemperatur | -40°C bis +71°C |
Industrieanwendungen
Das EYAS G1212MA-Wärmebildmodul wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. weit verbreitet.
Vorteile des Produktportfolios
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
- Klares Bild, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit
- Konzipiert für eine Vielzahl von Umweltproblemen
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.Es basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren werden häufig in tragbaren/handhelden/mobilen Geräten verwendet.Kühlte IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die von einem Kryokühler unterstützt wird.Sie sind viel größer, teurer und weniger zuverlässig als ungekühlte Sensoren, hauptsächlich aufgrund der komplexen Kühlsysteme, die sie erfordern.Die gekühlten Systeme sind unglaublich empfindlich und arbeiten normalerweise mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen..
Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
Was ist Infrarot-Wärmebildgebung?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt (-273°C), Infrarotstrahlen ausstrahlen.Mit Hilfe des Infrarotkamera-Detektors wird der Temperaturunterschied zwischen dem Ziel selbst und dem Hintergrund gemessen., können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
