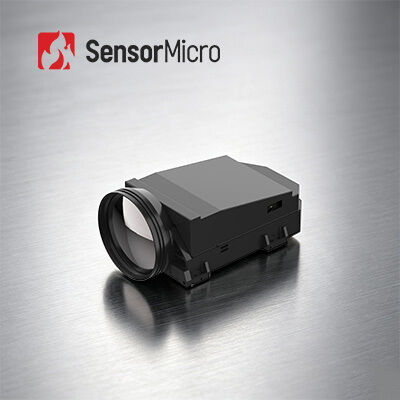

1280x1024 hochauflösende 12μm Pixelpitch-gekühlte IR-Kamera-Module für Fernerkennung

  • 1280x1024 High Definition 12μm Pixel Pitch Cooled IR Camera Module for Long Range Detection
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC1212MA
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Hohe Auflösung 1280x1024 Spektralbereich 3,7–4,8 μm MW
Pixelabstand 12μm Bildrate 50Hz
NETD 18 mK (F2/F4) Stromversorgung 24V±4V
Hervorheben

12µm gekühlte IR-Kameramodul

,

1280x1024 gekühltes IR-Kameramodul

,

Gekühltes IR-Kameramodul-Kern
Hinterlass eine Nachricht
Produkt-Beschreibung
1280x1024 12µm gekühlte IR-Kameramodul-Kern für Langstreckenerkennung
Produktübersicht

Der GAVIN GC1212MA HD MWIR gekühlte Infrarot-Kamerakern verfügt über einen selbstentwickelten 1280×1024/12µm MWIR-gekühlten Detektor, der die vierfache Pixelanzahl herkömmlicher 640×512-Detektoren im gleichen aktiven Bildbereich bietet. Dies ermöglicht ein breiteres Sichtfeld und detailliertere Bilder.

Langstrecken-Erkennungsfähigkeit

Ausgestattet mit fortschrittlichen Bildverarbeitungsalgorithmen liefert dieses Kameramodul hochauflösende Bilder für die Allwetter-Zielerkennung unter verschiedenen Sichtbedingungen und in rauen Umgebungen. Es kann Risiken und Bedrohungen über große Entfernungen erkennen und identifizieren, während es gleichzeitig detaillierte Zielinformationen über kurze Distanzen liefert.

Hauptmerkmale
  • Megapixel-Bilder: 1280×1024 hochauflösend für breiteres FOV und Langstreckenerkennung mit 12µm Pixelgröße für überlegene räumliche Auflösung
  • Scharfe klare Qualität: Hervorragende Gleichmäßigkeit mit effektiver Pixelrate >99,5 % und hoher thermischer Empfindlichkeit (NETD 18mK)
  • Schnelle Integration: Unterstützt Cameralink-Schnittstelle mit RAW/YUV-Bilddatenausgabe und verschiedenen optischen Konfigurationen mit kontinuierlichem Zoom
Produktspezifikationen
Modell GAVIN GC1212MA
Auflösung 1280×1024
Pixelgröße 12µm
Kryokühler RS058
Spektrale Reaktion 3,7µm±0,2µm～4,8µm±0,2µm
IR-Detektor NETD(23℃) 18mK(F2/F4)
Bildrate 50Hz
Stromversorgung 24V±4V
Stabile Leistungsaufnahme(23℃) ≤11W
Kühlzeit(23℃) ≤8min
Größe 149×58,5×80 mm
Gewicht ≤680g
Betriebstemperatur -40℃~+71℃
Objektivoptionen Festbrennweite: 19mm/F2
Kontinuierlicher Zoom: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Industrielle Anwendungen

Das thermische Infrarot-Kameramodul GAVIN GC1212MA wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfung (NDT), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.

IR-Erkennungslösungen
  • Reiche Produktvielfalt: Mehrere Array-Auflösungen, Pixelgrößen, Wellenlängen und Objektivoptionen bieten mehr Flexibilität für verschiedene Anwendungen
  • Hervorragende Leistung: Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und starke Zuverlässigkeit, entwickelt für Leistung unter Umweltbedingungen
  • Einfache Integration: Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in verschiedenen Anwendungsbereichen
Häufig gestellte Fragen
Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?

Es gibt derzeit zwei Arten von Infrarot-Wärmebildsensoren: gekühlt und ungekühlt.

Ungekühlte IR-Detektoren arbeiten bei Umgebungstemperatur und basieren auf Halbleitertechnologie, was eine Massenproduktion mit geringer Größe und niedrigen Kosten ermöglicht. Sie werden häufig in tragbaren/handgehaltenen/mobilen Geräten eingesetzt.

Gekühlte IR-Detektoren sind in Einheiten verpackt, die extrem niedrige Temperaturen aufrechterhalten, unterstützt von Kryokühlern. Sie sind größer, teurer und weniger zuverlässig als ungekühlte Sensoren aufgrund komplexer Kühlsysteme. Gekühlte Systeme bieten jedoch eine unglaubliche Empfindlichkeit und arbeiten mit Langbrennweitenoptiken, um Langstreckenmissionen zu ermöglichen.

Was sind die Vorteile von gekühlten Infrarotdetektoren?

Gekühlte Infrarot-Focal-Plane-Detektoren arbeiten bei niedrigen Temperaturen, die von Detektor-Dewar-Kühlern (DDC) bereitgestellt werden. Sie zeichnen sich durch hohe Empfindlichkeit aus und können subtilere Temperaturunterschiede erkennen als ungekühlte Infrarotdetektoren. Dies ermöglicht die Erkennung, Identifizierung und Wiedererkennung von Objekten in Entfernungen von über zehn Kilometern.

Die komplexe Struktur gekühlter Detektoren führt im Vergleich zu ungekühlten Detektoren zu relativ höheren Kosten, bietet aber eine überlegene Leistung für anspruchsvolle Anwendungen.
