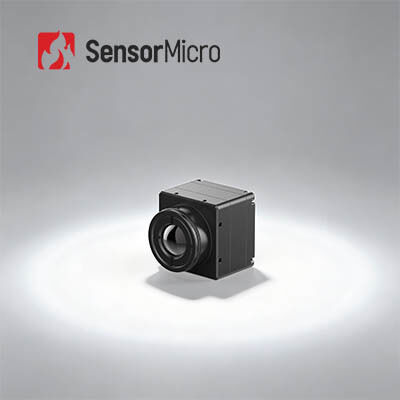

SWaP-C Nichtgekühltes Wärmebildmodul Kern LWIR 384×288/17μm mit ±2°C / ±2% Genauigkeit und Stromverbrauch von 0,65 Watt
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417RG3 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 384 × 288/17 μm | Genauigkeit der Temperaturmessung | Größerer Wert von ±2℃ / ±2% |
|---|---|---|---|
| Typischer Stromverbrauch | 0.65W | Typisches NETD | ≤30mK |
| Spektralbereich | 8~14μm | Bildrate | 25Hz/30Hz/50Hz |
| Hervorheben | Flexibles ungekühltes thermischer Toner-Modul,ungekühltes Modul des thermischen Toner-640x512 |
||
Produkt-Beschreibung
SWaP-C Uncooled Thermal Imager Modul Kern LWIR 384*288/17μm
Produktübersicht
Der COIN417RG3 Infrarot-Kamerakern für Temperaturmessung verfügt über einen ungekühlten Infrarotdetektor mit 384*288/17μm und integriert eine Echtzeit-Temperaturmesskomponente. Er unterstützt einen weiten Temperaturbereich mit einer Genauigkeit von ±3°C oder ±3% und ermöglicht so die präzise Erkennung von abnormalen Temperaturvariationen. Sein extrem stromsparendes Design und die Kompatibilität mit Standard-Industrieschnittstellen reduzieren die Entwicklungs- und Integrationskosten erheblich.
Hauptmerkmale
- Umfassende Funktionen, Kostengünstig: Entwickelt auf Basis kostengünstiger ungekühlter IR-Detektoren mit integrierten fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität. Hohe Temperaturmessgenauigkeit bis zu ±2°C oder ±2%, unterstützt Temperaturbereiche von -20°C bis 150°C und 100℃ bis 550°C, anpassbar für erweiterte Bereiche.
- Flexible Erweiterung, Schnelle Integration: Mehrere optische Objektivoptionen verfügbar, um verschiedene Anwendungsanforderungen zu erfüllen. Unterstützt mehrere Ausgabeformate, einschließlich USB2.0/DVP/LVDS/BT.656. Gibt RAW/YUV-Bilddaten mit serieller Portsteuerung aus.
Produktspezifikationen
| Modell | COIN417RG3 |
|---|---|
| IR-Detektor-Indikatoren |
Sensitives Material: VOx Auflösung: 384*288 Pixelgröße: 17μm Spektrale Antwort: 8μm ~ 14μm Typische NETD: ≤30mK |
| Bildverarbeitung |
Digitale Bildrate: 25/30/50Hz Startzeit: 6s Analoges Video: PAL/NTSC Digitales Video: RAW/YUV422 Bildalgorithmen: Nicht-Uniformitätskorrektur (NUC), 3D-Rauschunterdrückung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamikbereichskomprimierung (DRC), Kantenschärfung (EE) Bildanzeige: 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elektrisch |
Standard-Außenschnittstelle: 50Pin: DF40C-50DP-0.4V(51), (HRS,Male) Erweiterungsplatine: USB3.0/USB2.0/VPC/USB2.0&VPC Kommunikationsschnittstelle: TTL-232/USB2.0 Digitale Videoschnittstelle: DVP8/DVP16/USB2.0/BT.656/LVDS Versorgungsspannung: 4.5~5.5V Typischer Stromverbrauch: 0.65W |
| Temperaturmessung |
Betriebstemperatur: -10℃~+50℃ Temperaturmessbereich: -20℃~+150℃, 100℃~+550℃ Temperaturmessgenauigkeit: Größer als ±2℃ / ±2% Teilweise Temperaturmessung: Unterstützung der Ausgabe von Maximal-, Minimal- und Durchschnittswerten von Temperaturmessbereichen SDK: Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Konvertierung von Grau zu Temperatur |
| Mechanisch |
Größe des nackten Kerns (mm): 25.4*25.4*16.5 Gewicht des nackten Kerns (g): 16.6±1 |
| Umweltanpassungsfähigkeit |
Betriebstemperatur: -40℃~+70℃ Lagertemperatur: -45℃~+85℃ Luftfeuchtigkeit: 5%~95%, nicht kondensierend Vibration: Zufällige Vibration, 5.35grms, 3-Achsen Stoß: Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen Zertifizierung: ROHS2.0/REACH |
| Optisches Objektiv |
Optisches Objektiv: Festfokus-Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm Schutzart: IP67 (Frontlinse) |
Industrielle Anwendungen
Das Infrarot-Kameramodul COIN417RG3 wird häufig in der Thermografie, Sicherheit & Überwachung, im Freien, bei der Brandbekämpfung & Rettung, AIoT, intelligenten Hardware, ADAS und anderen industriellen Anwendungen eingesetzt.
Unsere Produktlinie
- Hohe Empfindlichkeit und hervorragende Leistung
- Weltweit führende Technologie in der Infrarotindustrie
- Verschiedene Infrarotdetektoren verfügbar - sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
- Serienproduktion zur Gewährleistung schneller Lieferung - drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen von Detektoren
Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?
Infrarot-Wärmebildtechnik ist eine Methode, die Infrarotstrahlung und Wärmeenergie nutzt, um Informationen über Objekte zu sammeln. Sie wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder mit der Temperaturverteilung der Zielfläche um. Verschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeiten und Infrarotreflexionsstärken.
Wofür kann Infrarotbildgebung verwendet werden?
Anwendungen der Infrarotbildgebung umfassen Nachtsicht, Suche & Rettung, zerstörungsfreie Prüfung, Epidemieprävention, Thermografie, Sicherheit & Überwachung, Brandbekämpfung und verschiedene industrielle Anwendungen.
Was ist ein Wärmebildmodul?
Ein Wärmebildmodul besteht typischerweise aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit eingebetteter Software und Algorithmen. Es ist die minimale funktionale Einheit eines Wärmebildgeräts.
