PLUG417R Ungekühlte thermografische Kameramodul 400x300 / 17μm
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | PLUG417R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 400x300 / 17μm | NETD | <30mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 44.5x44.5x36.6mm |
| Hervorheben | Ungekühltes kleines Kamera-Modul,Kleines Kamera-Modul PLUG417R,kleines Modul der Kamera-30mK |
||
Produkt-Beschreibung

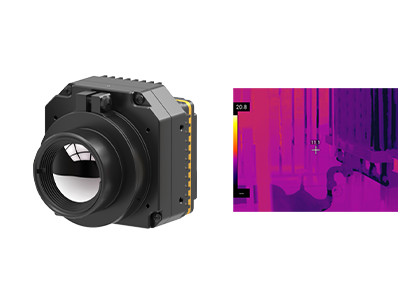

Infrarotkameramodul PLUG417R
PLUG417R Nichtgekühlte Wärmebildkamera mit industrieller Temperaturmessung
Beschreibung des Produkts
PLUG417R ist eines der von SensorMicro entwickelten ungekühlten thermischen IR-Kamera-Module der PLUG-R-Serie. Es besteht aus einem 400x300 / 17μm ungekühlten Infrarotdetektor, einer vollständigen Reihe von optischen Komponenten,professionelle Signalverarbeitungsschaltung und Bildverarbeitungsalgorithmus.
Wir sind entschlossen, eine neue Vision für die industrielle Temperaturmessung zu eröffnen.Wir haben unseren Kunden eine vollständige Palette von Lösungen für die Maschinenthermische Bildgebung zur Verfügung gestellt.
Hauptmerkmale
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration
- klare Bildqualität und Details
- Anpassbarer Temperaturbereich
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anweisungen |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | < 15 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Einheitliche Datenverarbeitung |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4.5 ~ 6V |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±2°C oder ±2% (Ermitteln des Höchstwerts) |
| SDK | ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5x44.5x36.6 |
| Gewicht | ≤ 77 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Industrieanwendungen
Das PLUG417R-Wärmebildmodul wird weit verbreitet in den Bereichen Elektrizitätsinspektion, Maschinensicht, Gebäude-HVAC-Sicherheit und Überwachung, Außen, Feuerwehr und Rettung, Strafverfolgung und Rettung, ADAS,UAV-Nutzlasten usw..
Unsere Produktlinie
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt (- 273 °C), Infrarotstrahlen ausstrahlen.Mit Hilfe des Infrarotkamera-Detektors wird der Temperaturunterschied zwischen dem Ziel selbst und dem Hintergrund gemessen., können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
2Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
3Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
