RS058 Cryocooler kühlte Wärmekamera-Modul T2SL LWIR 640x512/15μm ab

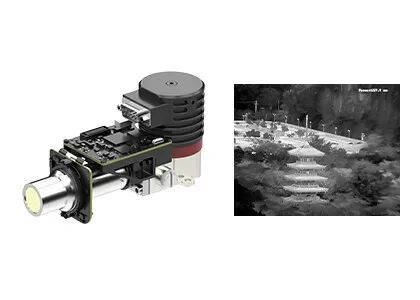

  • RS058 Cryocooler Cooled Thermal Camera Module T2SL LWIR 640x512 / 15μm
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS615L
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512 / 15μm NETD ≤25 mK
Spektralbereich 7,7 ~ 9,5 μm (LW) Größe 148x58,5x71mm
Hervorheben

Modul der Wärmekamera-RS058

,

Wärmekamera-Modul 640x512
Hinterlass eine Nachricht
Produkt-Beschreibung

Einfach zu integrieren 640x512 / 15μm T2SL LWIR-gekühltes Infrarotmodul mit RS058 Cryocooler


Beschreibung des Produkts


Das EYAS615L AD-Modul ist ein analog-digitales LWIR-gekühltes Infrarotmodul, das auf 640x512-Formaten 15μm Tonhöhe IR FPA basiert.Die hohe Empfindlichkeit sorgt für die Erkennung oder Anerkennung von sehr geringen Unterschieden in der Infrarotstrahlung in sehr großer Entfernung.


EYAS 615L beinhaltet eine Proximity-Board, die die FPA-Timing und die sensiblen Stromversorgungen bereitstellt.Die Kamera-Link-Schnittstelle liefert 16 Bit Rohdaten, was die Integration des Detektors in das System erheblich vereinfacht..


Daher erleichtert das EYAS615L-Modul es OEM-Kunden, einen schnellen Abnahmeversuch am C615S 640x512/15μm LWIR-gekühlten Infrarotdetektor durchzuführen.eine schnelle Sekundärentwicklung von gekühlten Infrarotmodulen oder vollständigen Infrarot-Wärmekameras oder Systemen auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.


Hauptmerkmale


- Einfach zu entwickeln und zu integrieren

- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung

- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.

- 5 V Einzelversorgung

- Fähig, sich schnell bewegendes Ziel zu erfassen


Produktspezifikationen


Modell EYAS615L
Leistung des IR-Detektors
Entschließung 640x512
Pixel Pitch 15 μm
Kryo-Kühler Einheit für die Bereitstellung
Spektralbereich 70,7 μm bis 9,5 μm LW
Kühlzeit (25°C) ≤ 5,5 Minuten
Optimales NETD (20°C) ≤ 25mK
Betriebsmodus
Bildrate 1~160Hz einstellbar
Betriebsmodus Schnappschuss; ITR & Interlace Binning Integration Mode; Windows-Modus; Anti-Blooming
Elektrische Spezifikation
Standard-Außenschnittstelle QSH 60 Pins
Digitales Video Cameralink: Ausgabe 16 Bit Rohdaten
Synchronisierung CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation
Kommunikation Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Bildschirm: 5V
1 Kanal-Kryokühlgerät: 24 V
Stabiler Stromverbrauch 9W
Abmessungen (mm) 148 × 58,5 × 71
Gewicht ≤ 680 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro


Industrieanwendungen


Das EYAS615L-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.


RS058 Cryocooler kühlte Wärmekamera-Modul T2SL LWIR 640x512/15μm ab 0


Personalisierter Service


Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen

Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden

Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen


Häufig gestellte Fragen


1Was ist Infrarot-Wärmebildgebung?

Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Nach der Strahlungsdifferenz zwischen dem Objekt und der Hintergrundumgebung und der Strahlungsdifferenz jedes Teils des Objekts selbst, kann das Infrarot-Wärmebild die Strahlungsfluktuation jedes Teils der Szene zeigen und so die Eigenschaften der Szene zeigen.


2Was ist der Vorteil der Infrarot-Wärmebilder?

---Sehen durch völlige Dunkelheit;

--- Identifizierung unter Tarnung;

--- Langstreckenerkennung;

---Wärmeverteilungsdetektion;

--- Berührungslose Temperaturmessung;

---Beschäftigungsbewusstsein


3Was sind die Anwendungen der Infrarot-Wärmebilder?

Temperaturmessung und Allwetterbildaufnahme sind zwei grundlegende Funktionen der Infrarot-Wärmebildaufnahme-Technologie.Sicherheit und Überwachung, industrielle Fertigung, wissenschaftliche Forschung, medizinische Behandlung und andere traditionelle Bereiche.
